油浸式电力变压器三维结构设计

　　在城乡电网改造、工业厂区配电、大型基建项目临时供电、新能源电站并网升压等场景中，油浸式电力变压器始终是核心的电能转换节点，承担着将不同电压等级电能进行适配转换、保障输配电链路稳定运行的关键作用。不同于干式变压器多用于室内洁净场景的定位，油浸式结构凭借更强的散热能力与过载耐受性能，可适配户外露天、高负荷连续运行的复杂工况，是10kV及以上电压等级输配电网络中应用占比最高的变电设备类型。

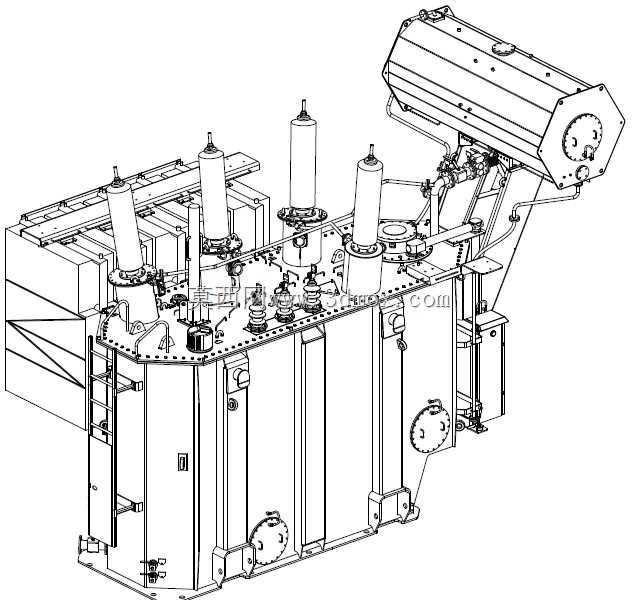

　　从结构设计逻辑来看，这套三维模型完整还原了油浸式变压器的核心组成：顶部错落布置的高压、低压套管承担着内外电路的绝缘与连接作用，不同高度与直径的套管对应不同电压等级的接线需求，建模时严格还原了套管的伞裙绝缘结构、接线端子的安装位尺寸，可直接用于接线方案的模拟校验。旁侧布置的储油柜通过连通管与油箱本体连接，用于补偿绝缘油因温度变化产生的体积胀缩，避免油箱内部出现负压或绝缘油溢出，模型中还原了储油柜的端盖密封结构、油位指示装置的安装位置，以及气体继电器在储油柜与油箱连接管路上的布置点位，符合实际变电设备的安全防护设计逻辑。

　　油箱本体采用波纹式散热结构设计，箱体侧壁的波纹散热片既可以增大散热面积，通过空气自然对流带走绕组运行产生的热量，同时可通过波纹片的弹性形变补偿绝缘油的体积变化，减少储油柜的设计冗余。建模时对油箱的焊接拼接边界、侧壁的人孔结构、放油阀安装位、接地端子位置都做了1:1的结构还原，油箱底部的安装底座预留了与基础槽钢配合的安装孔位，可直接用于土建基础的安装尺寸匹配校验。油箱顶部的分接开关操作机构、压力释放阀、测温装置的布置位置完全符合电力设备的安全间距要求，避免带电部件之间、带电部件与操作机构之间的安全距离不足问题。

　　从安装边界维度来看，模型还原了设备的整体外轮廓尺寸，包含高压侧、低压侧接线的安全操作空间预留，侧面爬梯的安装位置与通行宽度，设备底部基础的承重载荷分布点位，可直接用于变电站、厂区配电房的设备布局规划。不同于简化的设备示意模型，这套结构完整呈现了内部绕组与外部结构的连接逻辑，油箱上的各个法兰密封面、管路连接点位都做了精准的位置还原，可用于模拟变压器的检修拆装流程，比如吊芯检修时的起重吊点位置、套管拆装的操作空间校验、散热片更换的作业路径模拟。

　　在实际工程应用中，这类油浸式变压器的设计需要兼顾散热效率、绝缘性能、密封可靠性三个核心维度：绝缘油既承担绕组的绝缘介质作用，同时作为热量传递的载体，将铁芯、绕组运行产生的热量传递到油箱壁与散热片，再通过空气对流散出；油箱的密封结构需要耐受长期的户外温差变化、紫外线照射，避免绝缘油渗漏导致的绝缘性能下降；顶部的压力释放装置可在内部故障产生高压时快速泄压，避免油箱爆裂引发的安全事故。这套三维模型将上述核心结构的位置、连接关系、尺寸边界都做了写实还原，结构设计人员可基于此模型开展配电方案的布局校验、安装工艺的模拟、附属配件的适配设计，也可作为变电设备教学、结构原理演示的直观载体，帮助从业者快速理解油浸式变压器的结构组成与各部件的功能逻辑。在进行厂区配电设计时，设计人员可直接调用该模型，结合厂区的负荷分布、进线出线的走向，调整设备的布置方位，校验高压线缆、低压母线的弯曲半径与连接路径，避免实际安装时出现线缆长度不足、安全距离不够、检修空间预留不足等常见问题。同时模型中各部件的装配关系完全符合实际生产的装配逻辑，可用于生成装配工艺指导文件，明确各部件的安装顺序、紧固件的扭矩要求、密封件的安装位置，减少现场装配的出错概率。
