Allan Bradley摇杆式工业限位开关结构

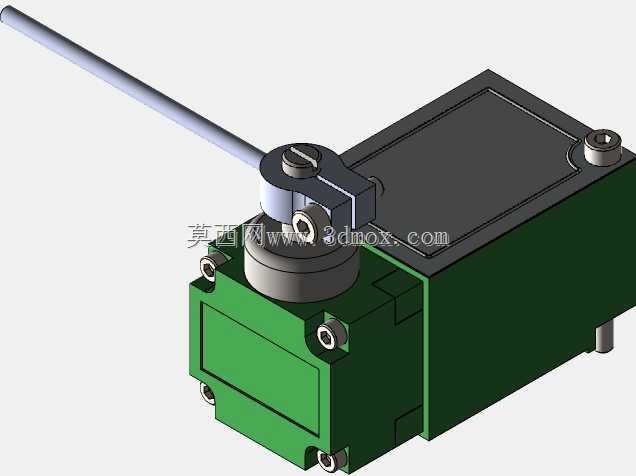

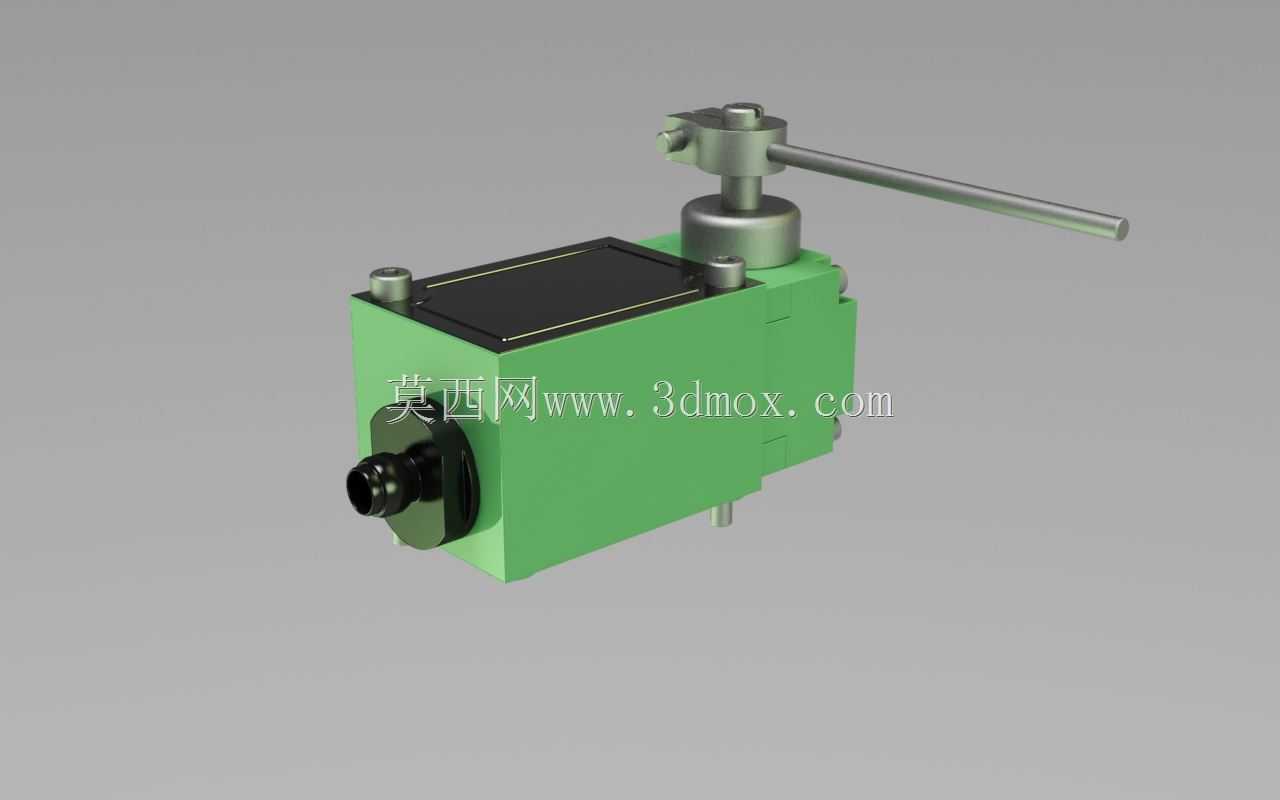

　　在离散制造产线的工位安全防护、自动化输送线的位置超限保护、重型机床的行程边界联锁场景里，这类摇杆操动式限位开关是电气控制回路里最基础也最可靠的位置检测执行元件，区别于轻触式的微型限位开关，这款大操动摇杆的结构专门适配有一定操作力矩要求、需要明确操动反馈的工业现场，能避免设备运行过程中的振动、粉尘干扰导致的误触发问题。从结构设计逻辑来看，整个开关采用模块化的分层布局，底部的绿色绝缘壳体承担内部触点组件的防护与安装基准功能，壳体侧面预留的快插式线缆接口，能在现场布线时直接完成线缆端接，不需要拆开壳体内部做接线作业，大幅降低现场安装的接线工时，也能避免接线过程中异物进入壳体内部导致的触点接触不良问题。

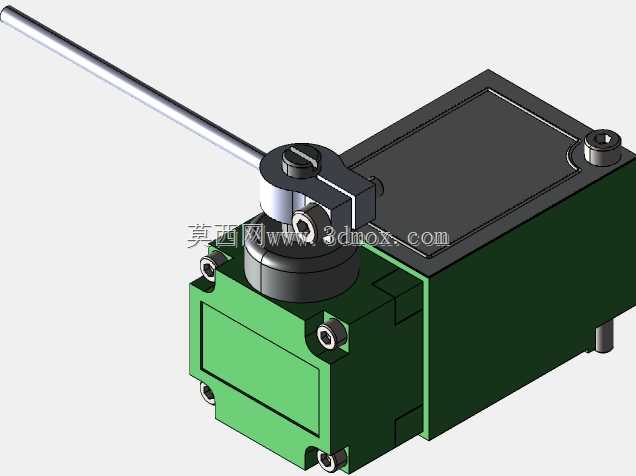

　　顶部的金属操动摇杆组件通过密封轴套与壳体内部的触点传动机构连接，轴套位置做了径向密封结构，能阻挡现场的切削液飞溅、粉尘侵入内部传动副，摇杆的长度经过力矩匹配设计，操动时只需要施加较小的侧向推力就能带动内部触点完成通断切换，同时摇杆的复位弹簧刚度经过调校，在外部操动力消失后能快速带动机构复位，不会出现触点卡滞无法回位的问题。从安装边界来看，壳体底部预留了两个对称的安装固定孔位，孔位间距符合通用工业限位开关的安装尺寸规范，能直接替换同规格的老旧开关不需要重新在设备机架上打孔，壳体的整体外形方正，安装时不需要预留过大的侧向操作空间，摇杆的摆动角度覆盖正负45度的操动范围，不管是设备运动部件从正向还是侧向触碰到摇杆，都能可靠触发开关动作。

　　内部的触点结构采用速动式的瞬动机构，触点的通断速度和外部操动的速度没有关联，哪怕设备运动部件以极慢的速度触碰摇杆，触点也能快速完成通断切换，避免触点因为慢分慢合产生的拉弧烧蚀问题，延长触点的实际使用寿命。壳体的绝缘材质选用增强型的热固性塑料，能在-25摄氏度到80摄氏度的现场环境温度下保持结构强度不变，不会因为长期的紫外线照射、切削液腐蚀出现壳体开裂的问题，金属操动杆和安装紧固件都做了镀锌钝化处理，在潮湿有轻度腐蚀的车间环境里也不会出现锈死卡滞的问题。

　　在实际选型应用中，这类开关通常被接入设备的安全控制回路，当设备的运动部件运行到预设的极限位置时，触碰到摇杆触发开关动作，直接切断设备的动力回路输出，避免运动部件超程碰撞导致的设备损坏，部分场景下也会被用来做工位的位置到位检测，比如工装夹具的夹紧到位确认、防护门的关闭到位联锁，相比非接触式的光电接近开关，这类机械式的限位开关不需要额外的供电信号处理，触点状态直接可见，抗电磁干扰能力更强，在焊接设备、大型冲压设备这类强电磁干扰的场景里可靠性更高。建模过程中对内部的传动凸轮、复位弹簧、触点支撑结构都做了等比例的还原，壳体的分型面、接口的密封槽、安装孔的倒角细节都按照实际零件的加工工艺做了还原，能直接用来做设备的电气布局干涉检查、安装工位的模拟验证，也可以作为非标自动化设备设计时的选型参考模型，核对安装尺寸和操动行程是否满足现场的布局要求。
