USB与以太网用Glenair压接MIL型连接器

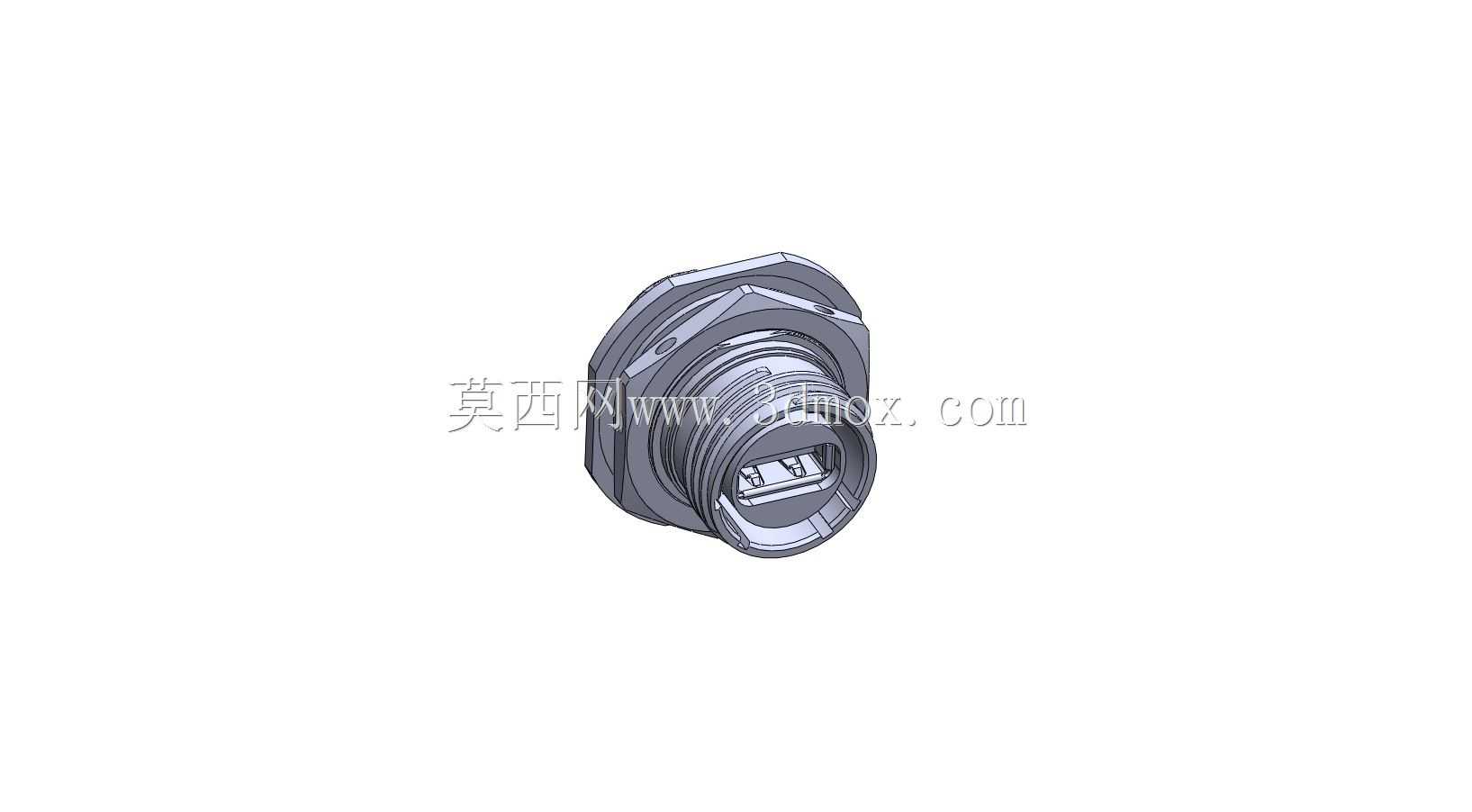

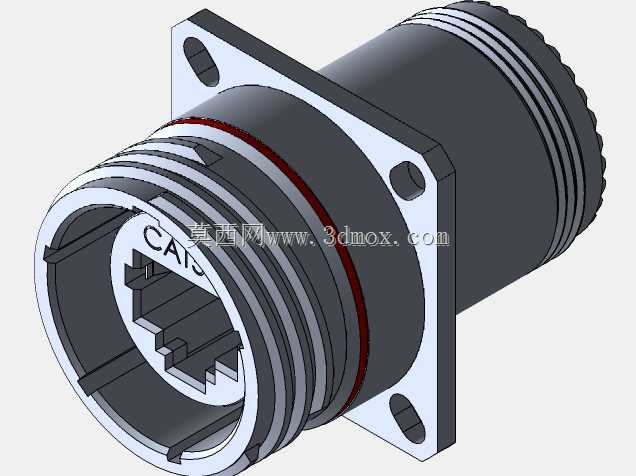

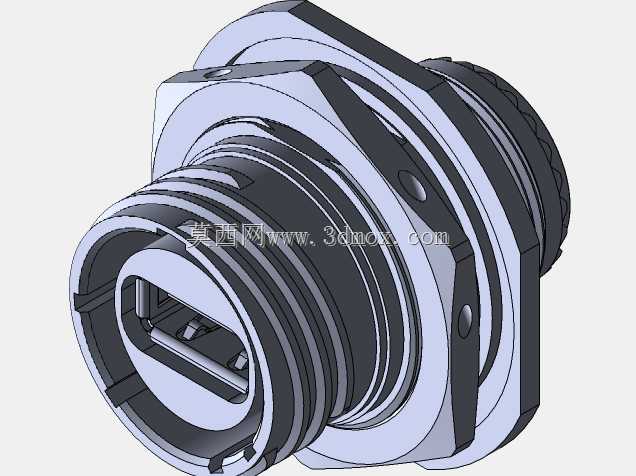

　　在工业通讯、户外测控、机载舰载设备这类对连接可靠性要求极高的场景里，普通民用级USB、RJ45接口往往扛不住振动、温冲、电磁干扰的考验，这类压接式MIL规格圆形连接器，就是专门为严苛工况下的USB、以太网信号传输设计的互连方案。从结构设计逻辑来看，这款连接器采用了MIL系列圆形连接器经典的法兰盘安装形式，安装法兰上预留了对称的固定孔位，可直接通过螺栓固定在设备面板、舱体壁板上，安装边界适配常规面板开孔尺寸，法兰与壳体结合处做了密封台阶设计，配合对应规格的密封圈即可实现面板安装后的IP67级防护，避免户外淋雨、凝露、粉尘进入设备内部影响电路性能。

　　接触件部分采用压接式接线结构，和焊接式接触件相比，压接工艺不需要高温焊锡作业，在现场布线、舱内狭小空间作业时操作效率更高，且压接接点的抗振动疲劳性能更优，不会出现长期振动后焊锡开裂、接点虚接的问题；接触件的排布专门适配USB2.0、百兆以太网的信号定义，差分信号对做了等长设计预留，能保证高速信号传输时的阻抗连续性，减少信号反射、串扰问题，满足工业现场短距离高速数据传输的带宽要求。壳体选用高强度铝合金材质，表面做了导电氧化处理，整个壳体装配后可形成连续的电磁屏蔽层，能将内部信号传输路径与外界电磁环境隔离开，在变频器、大功率电机周边这类强电磁干扰场景下，也能保证USB、以太网信号传输不丢包、不中断。

　　连接器的插合界面采用了三键位防错插设计，不同键位对应不同的接点定义，现场维护时不会出现误插导致的信号短路、设备烧损问题，插合后通过卡扣式锁紧结构固定，拉拔力满足军标连接器的相关要求，剧烈振动工况下不会出现松脱退接的问题。在实际选型应用中，这类连接器常被用在工业相机的以太网数据传输接口、户外检测设备的USB调试接口、特种车辆的车载数据采集接口上，替代传统的民用级接口，大幅提升设备互连环节的环境适应性。

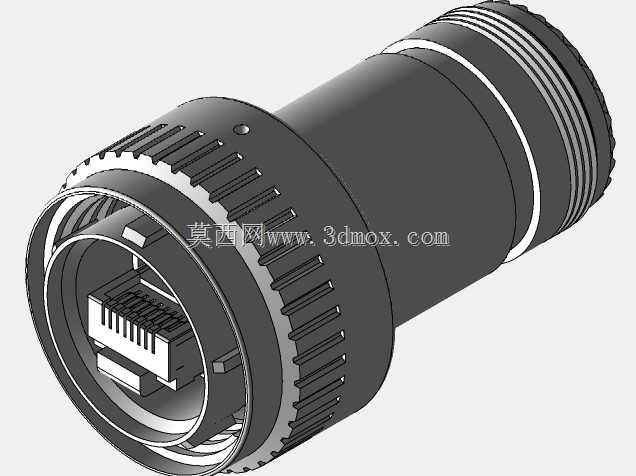

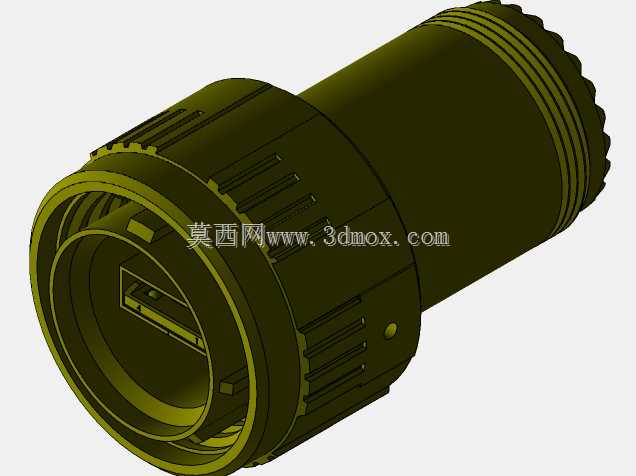

　　建模过程中需要重点关注几个关键尺寸的公差配合：首先是法兰盘的安装孔位公差，要和面板开孔的位置度公差匹配，避免安装时出现孔位错位无法装配的问题；其次是插合界面的键位尺寸公差，要保证同规格连接器的互换性，不同批次产品都能顺畅插合锁紧；另外压接腔的尺寸要和对应线规的压接端子匹配，保证端子压接后能顺利装入腔体，且到位后有明确的锁止手感，不会出现端子退针的问题。壳体的外部滚花结构是为了现场徒手拧动锁紧螺母时增加摩擦力，戴劳保手套操作时也能顺利施力，不需要借助专用扳手就能完成连接器的插合锁紧，提升现场作业的便利性。内部的绝缘基座采用耐高温工程塑料材质，介电常数满足高速信号传输要求，同时能在-40℃到125℃的工作温度范围内保持结构强度，不会出现高温变形、低温脆裂的问题，接触件的镀金层厚度满足至少500次插拔的寿命要求，长期反复维护插拔也不会出现接触电阻升高的问题。
