单极双掷直角两位滑动开关结构设计

　　在消费类电子、小型工控控制板、便携检测设备的板级电路设计中，这类直角安装的两位滑动开关是极为常见的板载控制元件，主要承担小功率回路的通断、两路信号的切换功能，常见于手持设备的电源档位切换、小型测试仪器的量程切换、低功耗外设的供电通断场景，适配波峰焊工艺的PCB插装流程，不需要额外的固定结构，依靠引脚过孔焊接即可完成可靠固定。从结构设计逻辑来看，这款开关采用单极双掷的极掷配置，也就是单路输入、两路可选输出的电路拓扑，单执行器的拨块设计让用户操作时的行程反馈清晰，拨动力度控制在适合手动操作的区间，不会出现误触移位的情况，同时直角弯折的引脚设计，让开关本体可以贴装在PCB板边位置，拨块操作面平行于PCB板面，不需要在设备外壳上预留深度较大的操作开孔，能有效压缩设备的整体厚度，适配便携类产品紧凑的内部空间布局。

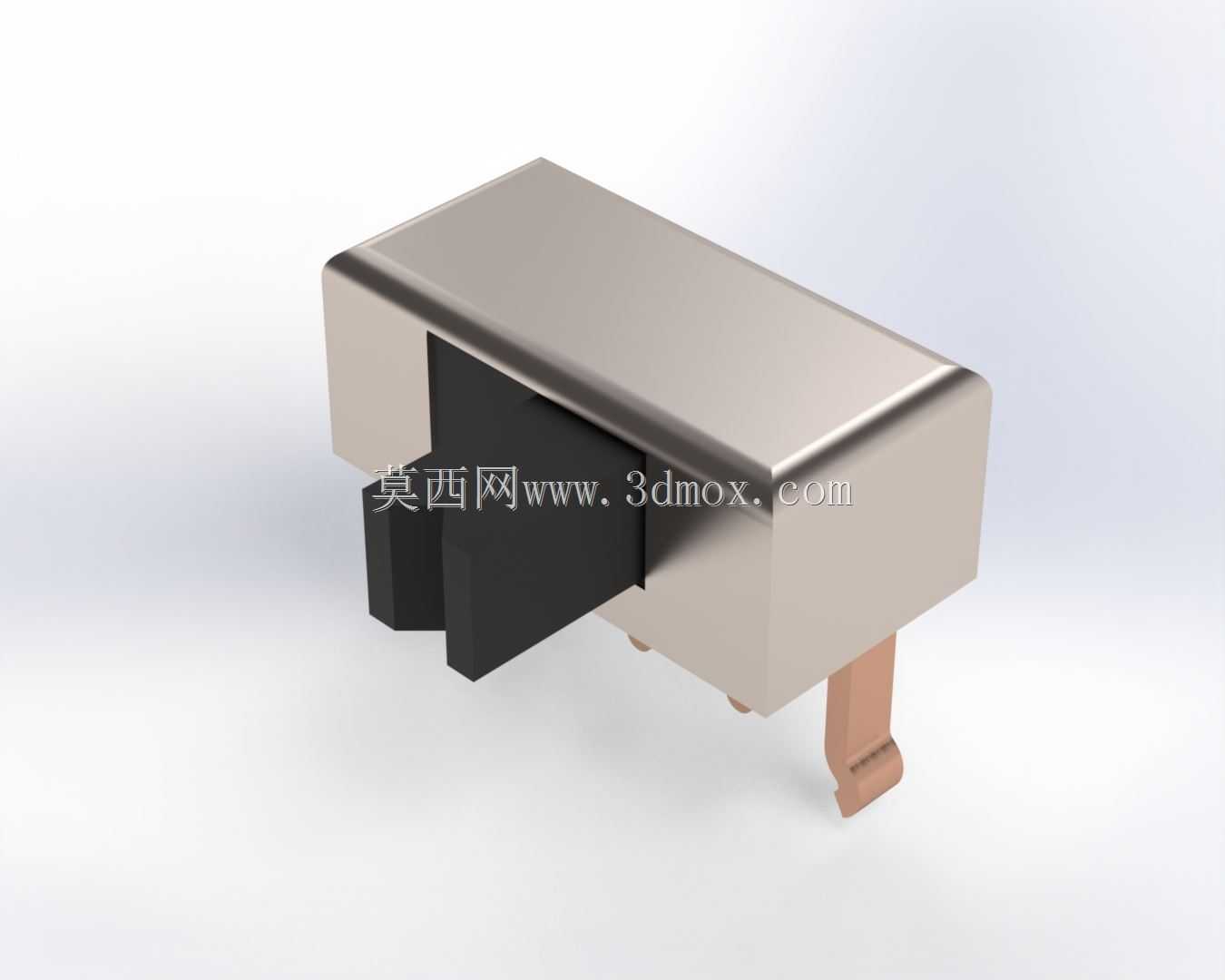

　　外形尺寸方面，开关主体采用金属屏蔽外壳包裹内部接触弹片结构，金属外壳一方面可以提升结构强度，避免波峰焊过程中高温导致的塑料基座变形，另一方面可以形成基础的电磁屏蔽效果，减少开关通断瞬间的信号干扰对外围敏感器件的影响；外壳的边角做了小圆弧过渡处理，避免组装过程中尖锐边角划伤操作人员或者刮伤设备内部的连接线材。安装边界上，两个弯折的插装引脚间距符合常规板载元件的引脚间距规范，引脚伸出长度适配1.6mm标准厚度PCB的过孔焊接要求，焊接后引脚在PCB背面的伸出长度控制在可接受范围内，不会和背面的贴片元件产生干涉；开关本体的安装高度从PCB板面算起，预留了足够的安全间隙，即使PCB板上布置了高度相近的周边电容、电阻元件，也不会出现装配干涉问题。

　　内部接触结构采用弹性铜材作为接触弹片，表面做了镀层处理，降低长期使用后的接触电阻，避免氧化导致的接触不良问题，拨块和内部滑动基座采用耐磨工程塑料材质，反复拨动过程中的磨损量极小，可以满足数千次的操作寿命要求，适配消费类电子全生命周期的使用频次。在实际选型应用中，这类开关需要匹配对应的PCB封装尺寸，设计外壳操作开孔时需要对准拨块的滑动行程范围，预留足够的拨块活动间隙，避免外壳顶住拨块导致开关无法正常切换档位；同时因为是小电流信号切换元件，不能用于大功率回路的通断，避免触点过流烧蚀导致失效。

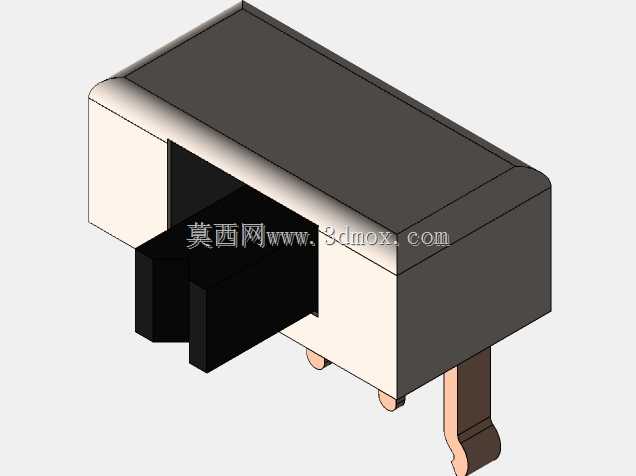

　　从三维建模的角度来看，建模时需要重点还原拨块的滑动行程范围、引脚的弯折角度与位置尺寸、外壳的安装定位基准，确保导出的工程图可以直接用于PCB封装设计、设备外壳开孔设计的校核，避免组装阶段出现尺寸不匹配的问题；金属外壳的卡扣结构也需要准确还原，确保结构装配关系和实际产品一致，在做整机装配干涉检查时可以得到准确的结果，不会因为模型细节缺失导致后期改模。这类板载开关虽然属于小型基础电子元件，但在整机结构设计中往往是容易被忽略的干涉点，很多设计人员在建模时只做简化方块处理，导致实际组装时出现拨块被外壳顶住、引脚和周边元件干涉的问题，准确还原这类元件的全尺寸三维模型，能有效提升整机设计的一次成功率，减少打样阶段的修改成本。
