2.54mm间距四针弯插式Pogo接触引脚

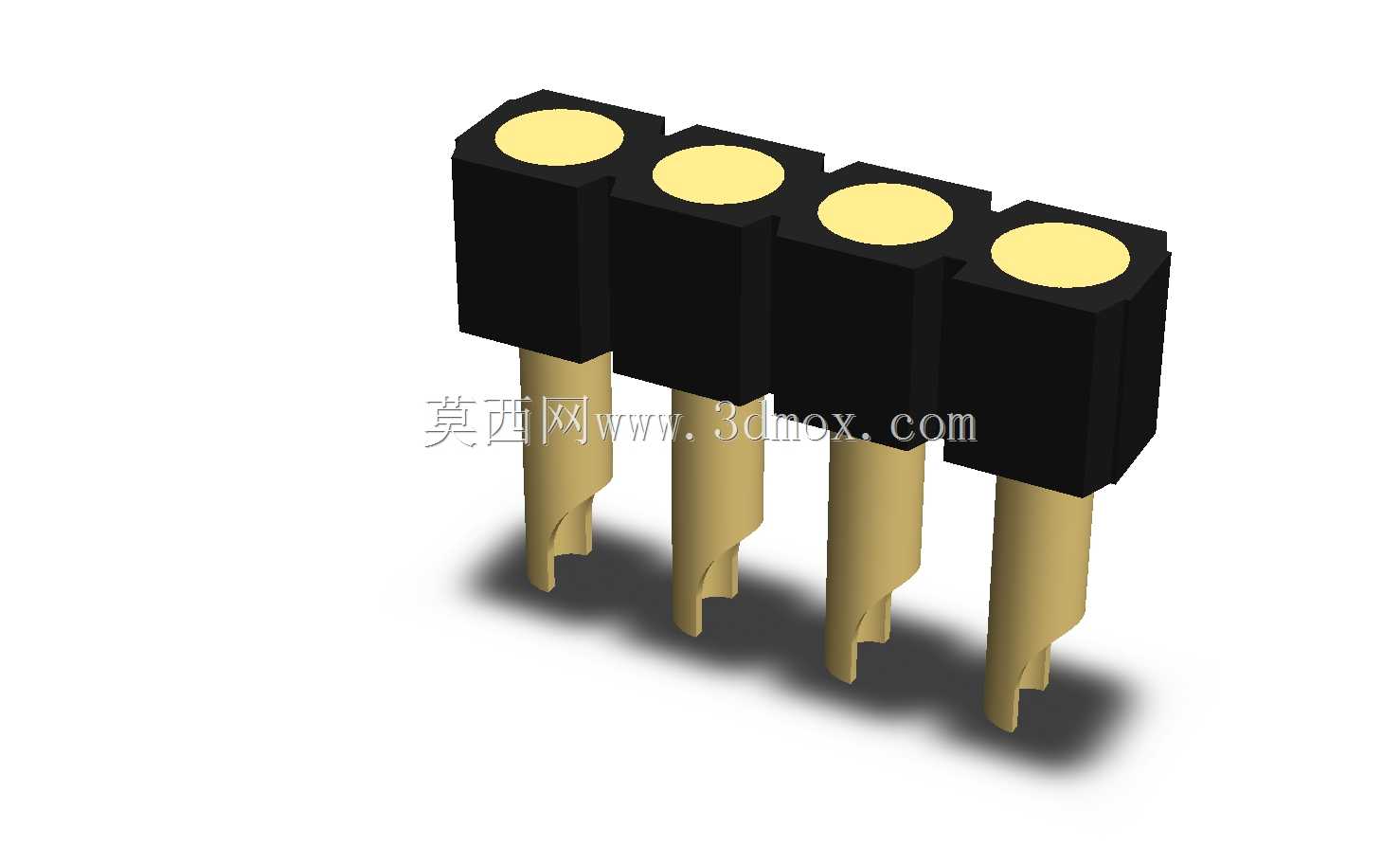

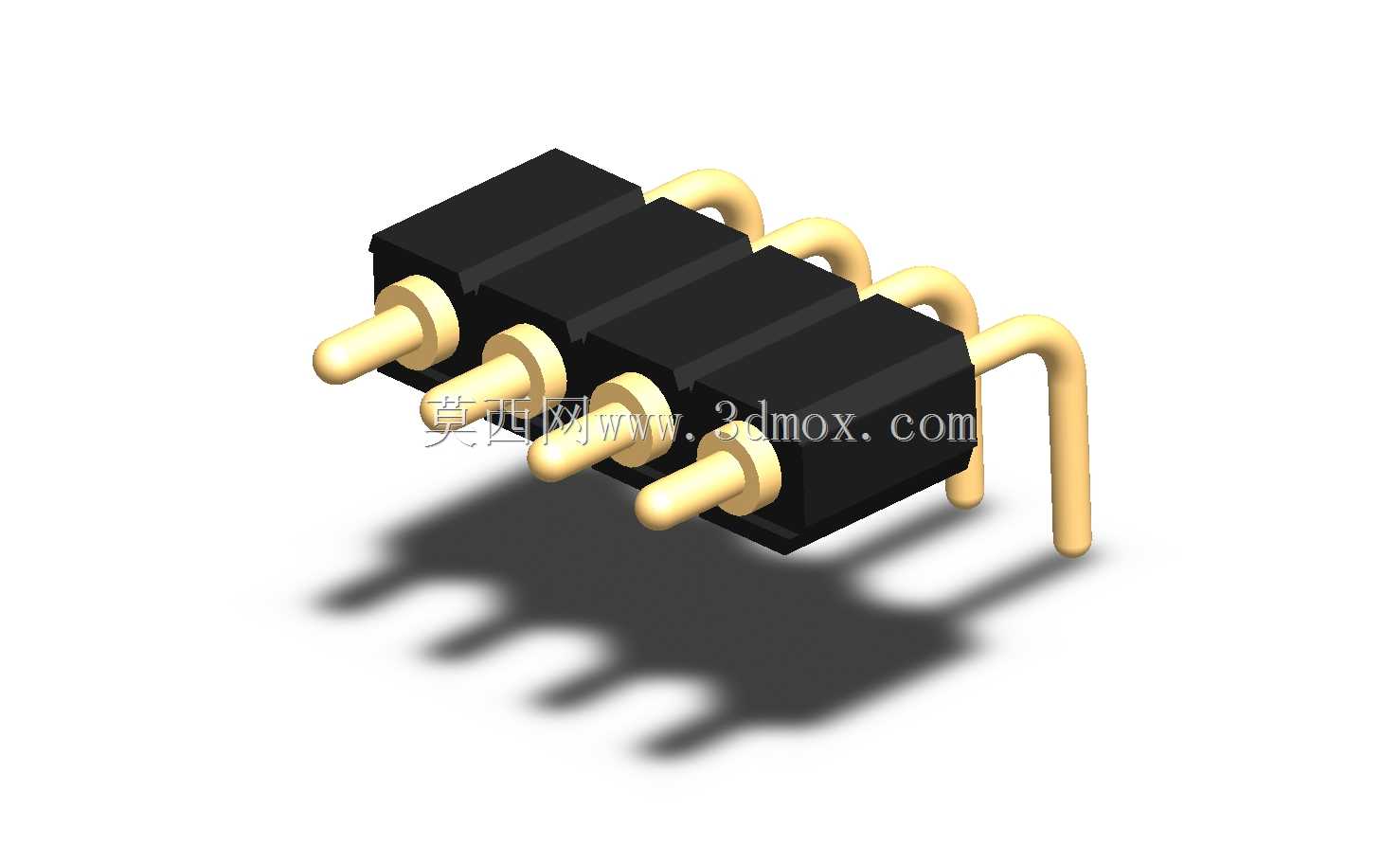

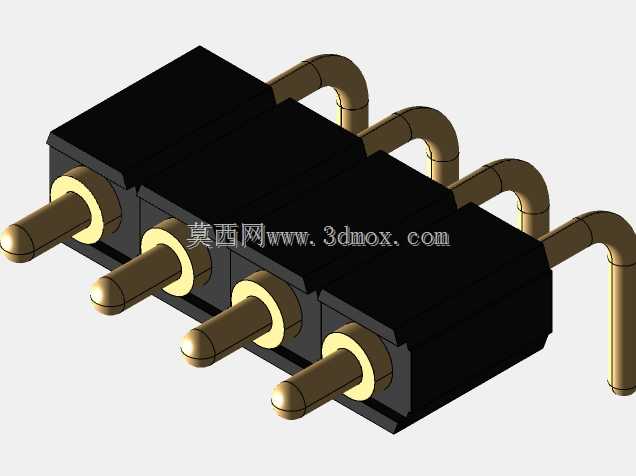

　　在消费电子、工业控制板卡、测试治具这类需要频繁插拔实现电信号连通的场景里，Pogo引脚的选型直接决定了连接可靠性与设备使用寿命，这款四针弯式Pogo引脚就是针对板对板垂直空间受限、需要侧向走线的安装场景设计的接触连接件。很多刚接触结构设计的工程师容易忽略Pogo针的安装方向对整机内部走线的影响，当PCB板之间采用层叠排布、上层板与下层板的走线方向呈90度弯折时，直插式Pogo针会占用额外的垂直走线空间，甚至会和板上的贴片电容、电阻等元器件产生干涉，这款弯插结构的引脚刚好能解决这个痛点，针体尾部做90度弯折处理，焊接端可以直接贴装在PCB板的侧部焊盘上，不需要额外预留走线弯折的空间，能有效压缩板卡堆叠后的整体厚度。

　　这款引脚的触点间距严格控制在2.54mm，这个尺寸是行业内通用的标准排针间距，能直接匹配市面上绝大多数通用PCB板的焊盘孔位，不需要单独定制PCB开孔，能大幅缩短板卡的开发周期，降低打样成本。单根针体的接触端采用圆头设计，接触头和针管之间内置精密弹簧，在压合接触时能提供稳定的正向接触压力，即使对接面存在0.3mm以内的平面度误差，也能保证每一根针都和对接触点可靠接触，不会出现某一针虚接导致信号中断的问题。很多测试治具上用的Pogo针容易出现接触不良，本质上是弹簧的预紧力设计不合理，预紧力太小会导致接触电阻过大，信号传输出现衰减，预紧力太大则会导致压合时需要的按压力过大，长期使用会磨损对接触点的镀层，这款引脚的弹簧预紧力经过匹配调校，单针接触压力控制在0.6N左右，既能保证接触电阻稳定在20毫欧以内，又不会因为压力过大加速触点磨损。

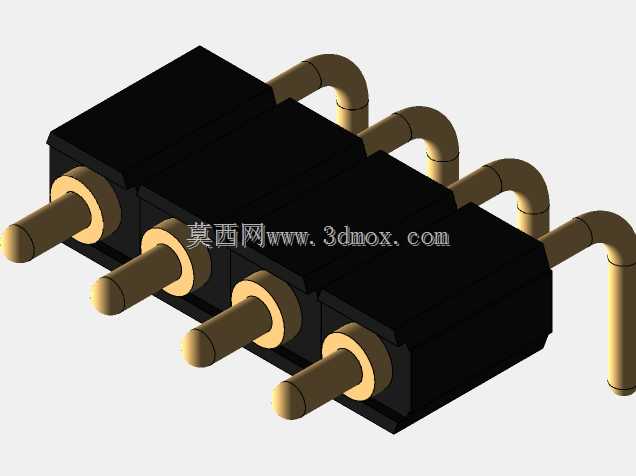

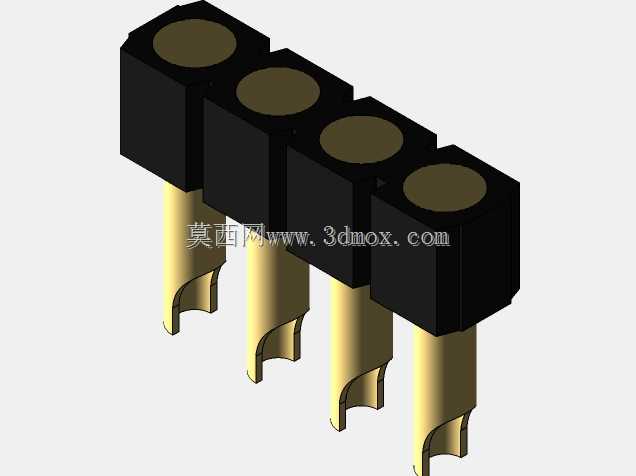

　　从安装边界来看，这款四针组件的黑色绝缘基座采用耐高温工程塑料注塑成型，基座的宽度和长度刚好覆盖四个针位的安装空间，基座侧面做了定位凸台，在PCB板上对应位置开定位槽就能实现快速装配，不需要额外做治具定位，焊接时不会出现针位偏移的问题。针体的弯折部分做了圆弧过渡处理，避免弯折处出现应力集中导致针体断裂，焊接端的长度刚好满足波峰焊的吃锡要求，不会因为焊端过长导致焊锡流到针管内部卡住弹簧，也不会因为焊端过短导致焊接强度不足，在设备受到振动时出现脱焊问题。

　　在实际应用中，这类Pogo引脚除了用在板对板连接上，还经常用在需要频繁拆卸的设备充电触点、模块扩展接口上，比如手持检测设备的电池连接触点、可拆卸功能模块的信号接口，相比传统的排针排母连接，Pogo针的对接不需要精准对准插针位置，允许一定的对接偏移量，在盲插场景下的适配性更好。设计这款引脚的三维模型时，需要重点关注几个尺寸公差：首先是针体伸出基座的长度公差，必须控制在±0.1mm以内，否则会出现某根针接触过深、某根针接触不到位的情况；其次是四个针位的间距公差，要控制在±0.05mm以内，避免和PCB焊盘对位不准导致焊接困难；最后是弯折部分的高度公差，要保证四个针的弯折高度一致，否则贴装时会出现部分针脚浮高的问题。

　　绝缘基座的选材上，采用的是添加了玻纤的耐高温PBT材料，能承受260摄氏度的波峰焊高温，不会在焊接过程中出现基座变形、针位偏移的问题，材料本身的绝缘电阻能达到10的12次方欧姆以上，相邻针位之间不会出现爬电、击穿的问题，满足工业级设备的电气安全要求。针体的接触端表面镀金处理，镀层厚度控制在1u以上，能有效防止长期使用后触点氧化导致接触电阻升高，针管部分采用黄铜材质，内壁光滑，能保证弹簧在内部伸缩时没有卡顿，长期压缩回弹后弹力衰减率控制在5%以内，能满足上万次插拔的使用寿命要求。

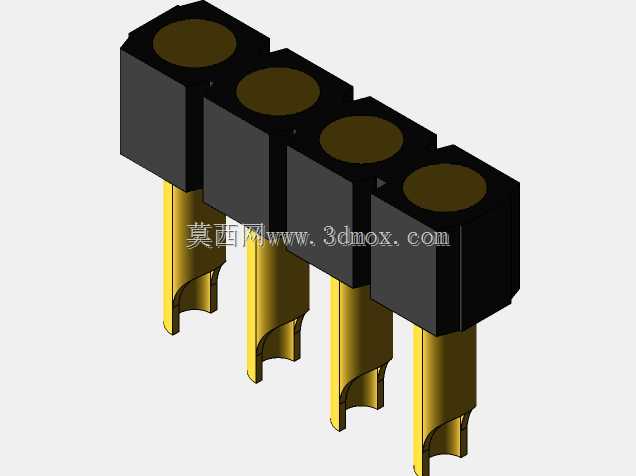

　　很多工程师在选型这类弯插Pogo针时，容易忽略针体弯折处的曲率半径，如果曲率半径太小，针体在弯折时会出现内部应力裂纹，长期使用或者经过焊接高温后容易出现断针的问题，这款引脚的弯折曲率半径设置为针体直径的1.5倍，既保证了弯折后的尺寸紧凑，又避免了针体内部产生过大的加工应力。在三维建模过程中，需要把弹簧的伸缩行程预留出来，模型里展示的是针体完全伸出的自由状态，实际装配压合后，针体会回缩0.8mm左右，在做整机结构干涉检查时，必须要考虑针体回缩后的空间，避免压合后针体尾部和其他零部件产生碰撞。
