带滚轮摆杆式微动行程限位开关结构

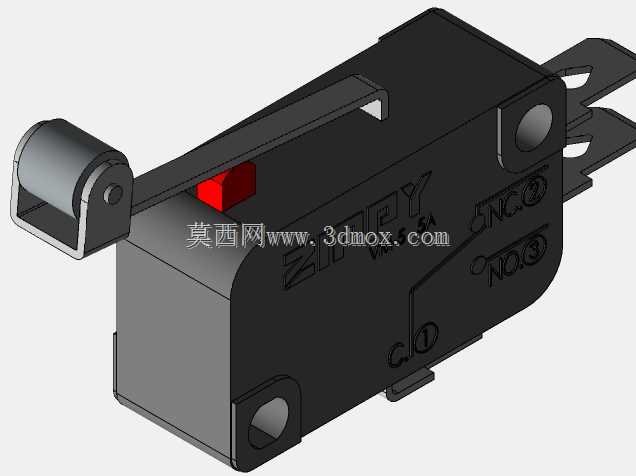

　　从结构设计逻辑来看，整个开关采用卡扣加铆点的壳体封装形式，黑色热固性塑料壳体具备足够的绝缘性能与结构强度，能够满足常规工业环境下的抗冲击、耐温需求，壳体两侧预留的固定安装孔，适配标准的螺丝安装间距，安装时可以直接通过M3规格螺丝固定在设备的安装板上，不需要额外设计定制安装支架，降低设备整体的结构设计成本。摆杆末端的金属滚轮采用销轴铆接固定，滚轮可以绕销轴自由转动，当被检测的运动部件触碰到滚轮时，摆杆绕自身转轴转动，下压内部的红色触发按钮，当行程达到触发阈值时，内部的触点组件快速完成通断切换，动作响应时间在毫秒级，能够满足高速运动设备的位置检测响应需求。这类带滚轮摆杆的微动开关，在工业自动化生产线、小型机电设备、家电控制回路里的应用覆盖率极高，但凡涉及到位移触发、位置限位、行程到位检测的场景，几乎都能看到同结构产品的身影。不同于普通直动式微动开关，滚轮摆杆的结构设计，能够将被检测部件的直线或者弧线位移，通过摆杆的杠杆放大作用传递到内部触发弹片，大幅降低触发所需的接触压力，同时滚轮结构可以将滑动摩擦转化为滚动摩擦，减少长期往复动作带来的接触面磨损，提升部件的使用寿命。

　　开关尾部的快插式接线端子，采用标准的接插间距，适配行业通用的6.3mm规格插簧端子，接线时不需要焊接，直接将压接好导线的插簧插入端子即可完成接线，大幅提升现场装配的接线效率，同时端子的防退结构设计，可以避免设备运行过程中振动导致的接线松脱问题。从安装边界尺寸来看，这类开关的本体宽度、高度都符合行业通用的微动开关安装尺寸规范，替换同规格的其他品牌产品时，不需要调整安装孔位与接线位置，具备极强的互换性，设备维护时可以快速完成备件更换，减少设备停机等待时间。内部触点采用银合金材质，具备良好的导电性能与抗电弧烧蚀能力，能够承受常规控制回路的额定电流通断需求，在感性负载回路中使用时，也能保证足够的电气寿命。

　　设计这类结构的三维模型时，需要重点关注摆杆的转动行程与内部触发点的位置匹配关系，既要保证摆杆在额定行程内能够可靠触发触点，也要预留足够的超程余量，避免被检测部件过冲时损坏开关内部结构；同时滚轮的外圆轮廓与摆杆的相对位置，需要匹配实际应用中被检测部件的运动轨迹，保证触发过程中滚轮与被检测面始终保持滚动接触，避免出现卡滞、滑动磨损的问题。壳体上的定位凸台结构，能够在安装时快速与安装板上的定位孔配合，保证安装位置的精度，避免长期使用过程中开关位置偏移导致的触发位置偏差。

　　在实际设备选型应用中，这类开关常被用于气缸的伸出缩回到位检测、自动化输送线的工件到位检测、家电门体的开合检测、电动工具的行程限位等场景，不同场景下可以根据被检测部件的运动方向、触发行程、接触力需求，调整摆杆的长度或者滚轮的安装位置，适配不同的安装空间与触发需求。建模过程中需要重点还原各活动部件的运动间隙，比如摆杆转轴与壳体安装孔的配合间隙、滚轮与销轴的转动间隙、内部触发按钮与壳体导向孔的滑动间隙，这些间隙参数直接影响开关的动作灵敏度与使用寿命，间隙过大会导致触发位置偏差，间隙过小则会出现动作卡滞、复位不顺畅的问题。壳体表面的品牌标识与端子标识，在建模时通过凸字特征还原，既可以保证标识的耐磨性，也能在装配接线时快速识别各端子的接线定义，避免接线错误导致的回路故障。
