弹簧式电池接触连接金属构件

　　这类带弹簧的电池接触连接件，是消费电子、小型便携电气设备里极为常见的导电接触部件，日常接触的遥控器、手持测温仪、小型便携测量设备、儿童电动玩具、无线键鼠这类采用可拆卸干电池供电的产品内部，几乎都能看到同结构原理的构件。它的核心作用是在电池仓内建立电池正负极与设备主板供电回路的可靠物理接触，同时抵消电池仓的尺寸公差、电池本身的长度公差，以及设备使用过程中跌落、震动带来的接触间隙，避免出现供电瞬断的问题。

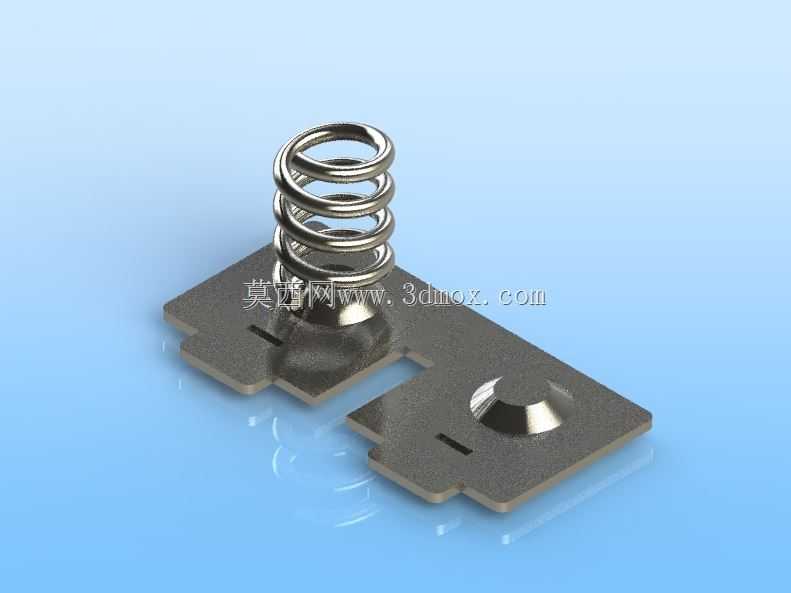

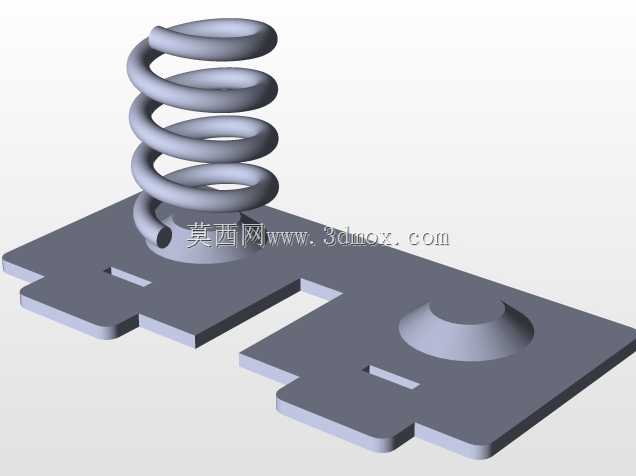

　　从结构设计逻辑来看，整个构件分为两个核心功能部分：下部的冲压金属基座，以及上部铆接固定的螺旋压缩弹簧。基座采用镀镍钢带或者锡青铜带冲压成型，材料本身具备良好的导电性能与冲压延展性，基座的外形不是规则矩形，而是带有两个定位缺口的异形片体，这些缺口是和电池仓内部的塑料筋位做配合的，安装时直接顺着塑料卡槽滑入即可完成X/Y方向的定位，不需要额外打螺丝固定，能大幅提升产线装配效率。基座上预留的两个小凸点，一个是弹簧的铆接固定点，通过冲压铆压把弹簧底端牢牢固定在基座上，避免弹簧受压缩时出现偏移、脱落；另一个半球形凸包是辅助接触点，当部分设备采用双电池串联布局时，这个凸包可以和相邻电池的负极端面形成辅助接触，降低接触电阻。

　　上部的压缩弹簧是整个构件的核心弹性元件，弹簧的线径、圈数、自由高度都经过严格匹配：线径一般选0.15-0.2mm的镀镍弹簧钢丝，既保证足够的导电通流能力，又能提供合适的弹性力度——弹力过小会导致接触压力不足，接触电阻变大，大电流供电时容易出现发热问题；弹力过大则会导致电池装入时阻力过大，用户更换电池的操作手感变差，长期使用还可能顶穿电池的负极金属封皮，引发电池漏液风险。弹簧的有效圈数一般控制在5-6圈，自由高度比电池仓的预留压缩空间高出1.5-2mm，装入电池后弹簧处于预压缩状态，即使电池因为长期使用出现端面轻微凹陷、或者设备受到冲击产生瞬时位移，弹簧的伸缩行程也能始终保持接触端面和电池电极的紧密贴合。

　　安装边界方面，这类构件的基座厚度一般控制在0.3mm左右，整体安装后的总高度在预压缩状态下不超过8mm，基座的平面度公差控制在0.05mm以内，保证和电池仓塑料基面完全贴合，避免出现翘曲导致弹簧倾斜。弹簧的外径一般控制在4-5mm，不会超出电池端面的接触范围，避免出现弹簧偏位刮擦电池侧壁绝缘层的问题。基座的尾部一般会延伸出一个窄长的焊片，直接插入设备主板的对应焊孔进行波峰焊固定，不需要额外的导线连接，既减少了装配工序，也降低了导线连接带来的额外电阻。

　　在实际选型适配过程中，需要根据供电回路的最大工作电流匹配材料厚度：如果是小电流的遥控器类产品，0.2mm厚的镀镍钢带即可满足通流要求；如果是工作电流较大的电动玩具、便携照明设备，则需要更换0.4mm厚的锡青铜基座，搭配线径0.25mm的弹簧，避免大电流下构件发热导致弹性退火失效。另外弹簧的表面处理一般采用镀镍工艺，既能防止弹簧钢丝生锈，也能降低接触电阻，避免长期使用后接触面氧化导致接触不良。基座的冲压边缘需要做去毛刺处理，防止装配过程中毛刺脱落掉落在电路板上造成短路隐患，铆接弹簧的位置需要保证铆接强度，能承受至少5000次反复压缩循环不出现松脱，覆盖普通消费电子产品的全生命周期使用需求。
