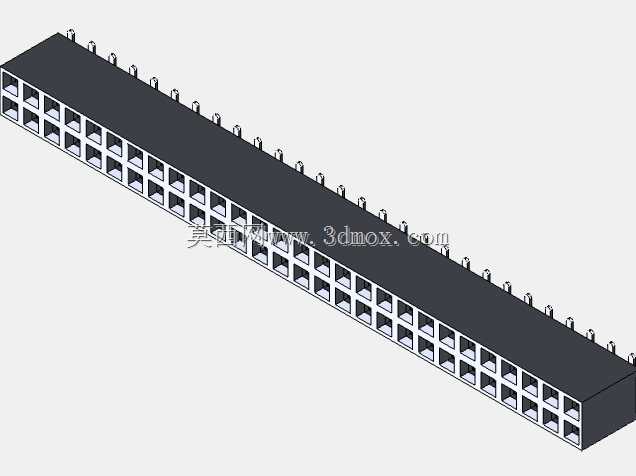

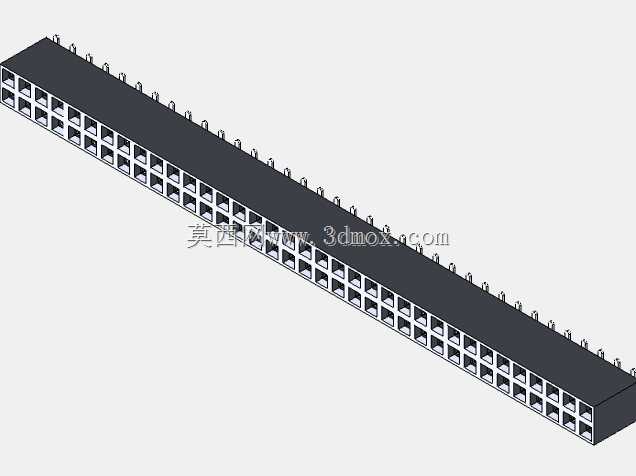

2.54mm间距双排SMD贴片排母连接器

　　从实际使用场景来看，这类排母常和同间距的双排排针配对使用，实现两块平行排布电路板之间的信号与小电流供电传输，常见于单片机开发板的扩展接口、工业采集模块的信号引出端、小型智能设备的主板与功能子板连接位，相比单排排母，双排结构能够在相同的板上占用长度下提供多一倍的引脚数量，在有限的安装空间内最大化信号通路数量，适配多通道信号传输的需求。从设计维度来看，这款排母的引脚间距严格控制在2.54mm，这个间距是电子接插件领域沿用多年的标准间距，焊盘尺寸、引脚对位公差都有成熟的行业规范，能够匹配绝大多数SMT贴片机的加工精度要求，不需要额外定制特殊的钢网开口尺寸，生产端的工艺适配成本极低。在消费电子、工业控制板卡、嵌入式开发模块的板间连接场景中，板对板信号传输的可靠性始终是结构设计与硬件选型阶段需要重点考量的环节，2.54mm间距的双排SMD贴片排母，是这类应用场景里普及率极高的板间互连器件，这类器件不需要在PCB上做通孔加工，完全依靠表面贴装工艺完成焊接固定，能够适配高密度布板的设计需求，尤其适合板层空间紧张、无法预留通孔焊盘位置的紧凑型电路板设计。

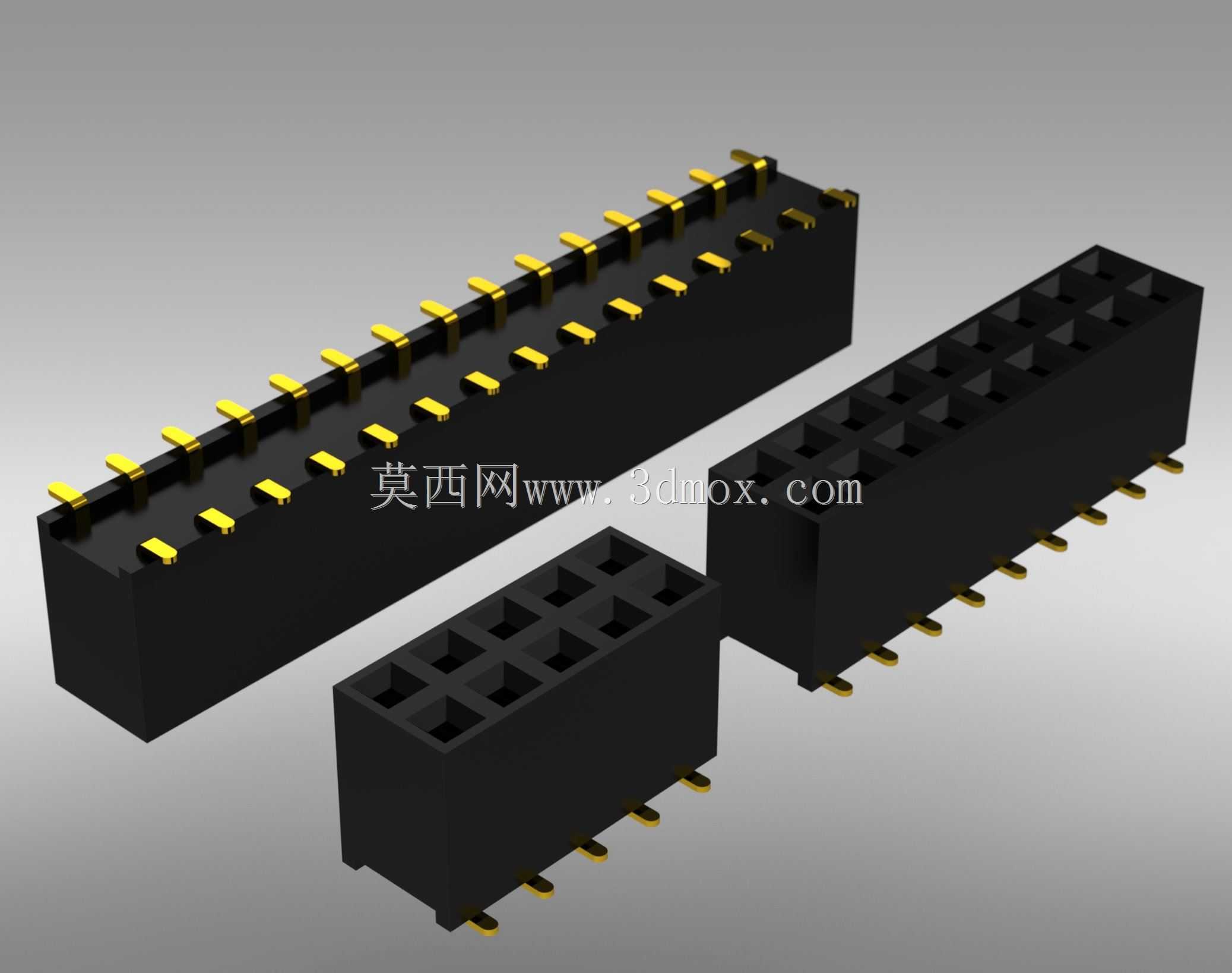

　　排母的塑壳主体采用耐高温的绝缘工程塑料材质，能够承受SMT回流焊过程中的高温冲击，不会出现壳体变形、引脚移位的问题，塑壳内部的每个接触位都做了定位卡槽设计，配对排针插入时能够精准对位，避免插针偏斜导致的相邻引脚短路问题。接触引脚采用铜合金基材做镀金处理，表层镀金能够降低接触电阻，减少长期使用过程中的氧化风险，保证信号传输的稳定性，引脚的贴片焊接端做了平整化处理，和PCB焊盘接触时能够保证足够的焊接面积，提升焊接后的固定强度，避免设备在受振动场景下出现引脚脱焊的问题。

　　从安装边界来看，这款排母的塑壳高度为7.5mm，配对排针插入后，两块电路板之间的堆叠间隙可以控制在合理范围内，不会因为连接器高度过高导致整体设备厚度超标，也不会因为高度过低出现板间元器件干涉的问题。排母的引脚数量覆盖2Pin到80Pin的常用规格，设计选型时可以根据实际需要的信号通路数量选择对应引脚数的型号，不需要额外裁剪加工。塑壳两侧没有多余的定位凸台，在PCB上布局时只需要预留对应长度的焊盘位置即可，不会占用额外的板上空间，对于高密度布板的设计十分友好。在实际建模设计过程中，需要重点关注引脚的共面度公差，所有贴片引脚的底部需要处于同一平面，公差控制在0.1mm以内，否则SMT焊接时会出现部分引脚虚焊的问题；塑壳内部的插孔位置需要和引脚位置严格同心，避免排针插入时出现卡滞、插不到位的情况；引脚的弯折角度需要严格控制，保证焊接端和塑壳底面平行，避免焊接时出现引脚浮高的问题。另外，这类SMD排母在包装时通常采用载带包装，能够直接适配贴片机的自动送料流程，不需要人工摆盘，能够大幅提升批量生产时的焊接效率。

　　在长期使用场景下，这类排母的接触件插拔寿命能够满足常规设备的使用需求，接触电阻稳定，不会因为多次插拔出现信号传输中断的问题，绝缘材质的耐温范围能够覆盖工业级设备的工作温度区间，在高低温环境下都能保持稳定的绝缘性能与结构强度，不会出现壳体脆裂、引脚松动的问题。对于结构设计人员来说，在PCB布局阶段调用这类标准连接器的三维模型时，需要准确核对排母的整体长度、塑壳宽度、引脚伸出长度，避免和板上其他元器件出现位置干涉，同时要预留足够的操作空间，方便生产过程中的焊接检测与后期维护时的插拔操作。
