航模遥控系统外置UBEC稳压供电模块

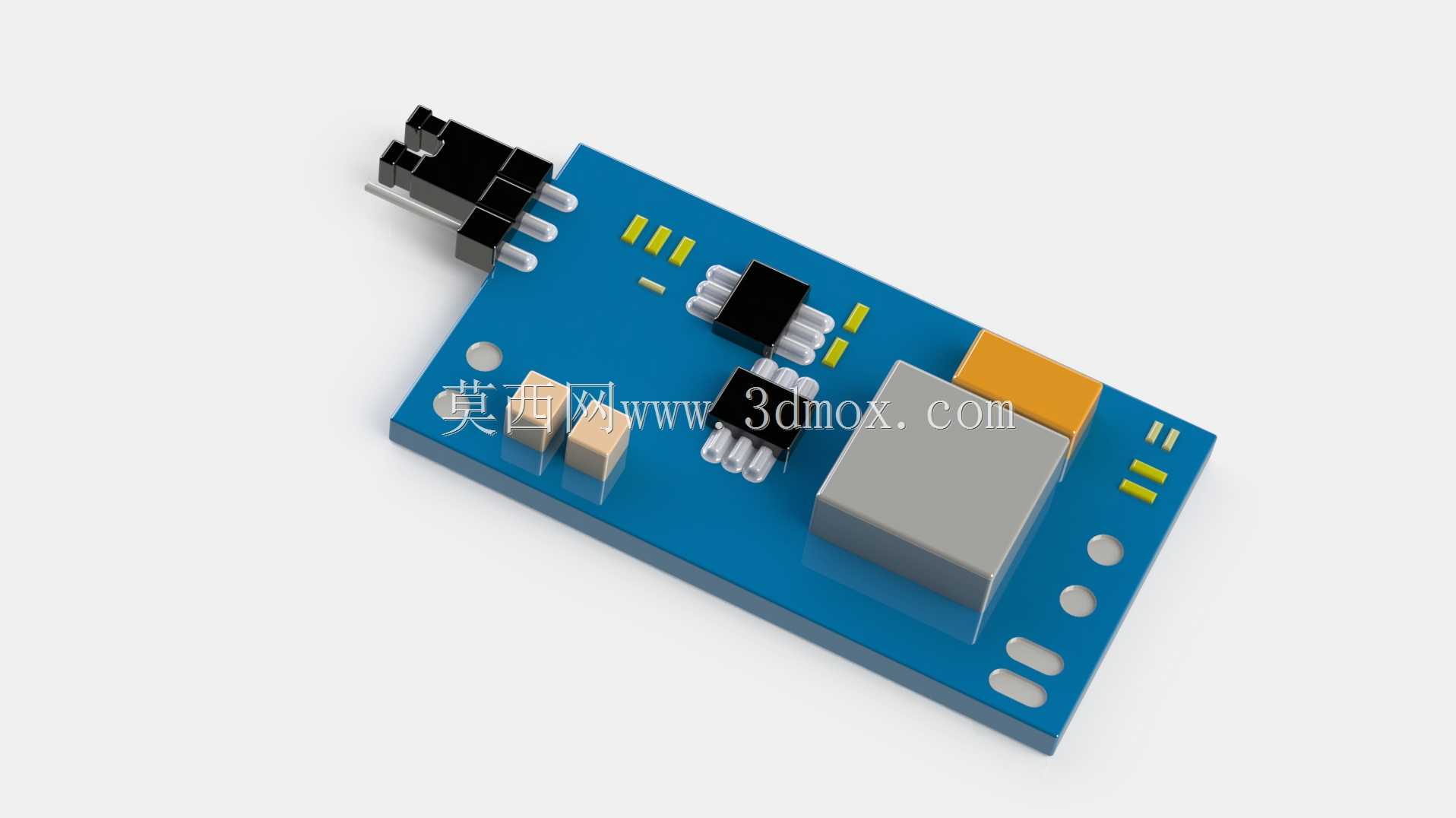

　　在航模、小型遥控机器人这类依靠动力电池组供电的设备系统里，动力电源的电压波动一直是影响接收端、伺服机构工作稳定性的核心问题——动力电调输出的BEC往往受大电流负载波动影响，会出现电压尖峰、瞬时压降的问题，轻则导致舵机抖舵、接收机信号中断，重则直接造成飞行、行进过程中的失控，外置UBEC模块就是为了解决这一痛点设计的独立供电单元。这款外置UBEC模块采用独立PCB板载集成设计，整体布局围绕降压稳压的核心功能做分区排布：输入端预留标准杜邦针式接插口，可直接对接动力电池组的输出端，无需额外做接线转接，接口旁设置防反接保护二极管，避免接线极性错误导致的后端电路烧毁；核心变压区域采用屏蔽式功率电感搭配整流滤波电容，将动力电池组输入的7-24V宽范围电压稳定转换为接收机、舵机通用的5V或6V标准输出电压，输出端同样采用标准排针接口，可直接连接接收机的供电通道，为整套遥控信号接收、伺服动作系统提供干净稳定的直流电源。

　　从结构设计层面看，整块PCB采用FR-4玻纤板材，板厚1.6mm，整体外形尺寸控制在45mm×25mm以内，板边预留两个直径3mm的安装固定孔，孔位间距38mm，既可以通过尼龙扎带直接绑定在航模机身、机器人底盘的预留空位上，也可以配合M3铜柱做悬空固定，避免板底焊点与金属机架接触造成短路。板上元器件排布做了充分的电磁兼容考量：功率电感与输入输出接口保持10mm以上的安全间距，电感外围预留屏蔽层焊接位，可按需加装金属屏蔽罩降低开关电源产生的高频电磁干扰，避免对2.4G遥控接收信号造成杂波影响；滤波电容采用高低容值搭配的布局，输入端布置大容量电解电容吸收动力电池的电压波动，输出端布置多层陶瓷电容滤除高频纹波，保证输出电压的纹波控制在50mV以内，满足高精度舵机、陀螺仪等敏感元件的供电要求。

　　实际应用场景中，这款模块可适配固定翼航模、多旋翼无人机、遥控车模、船模等各类使用动力电池组的遥控设备，尤其适合搭载多枚大扭矩舵机的像真机、机械臂遥控模型——这类设备的舵机瞬时工作电流往往超过电调内置BEC的负载上限，独立UBEC可以承担全部接收与伺服系统的供电负载，将动力电调的负载全部留给驱动电机，避免动力系统与控制系统的电源互相干扰。模块的散热设计也做了针对性优化：核心稳压芯片背面裸露焊盘直接与PCB铺铜层连接，通过板上的大面积铺铜做被动散热，长时间满负载工作时芯片表面温度可控制在60摄氏度以内，无需额外加装散热片即可满足持续3A输出、峰值5A的负载要求，适配绝大多数中小型遥控模型的供电需求。

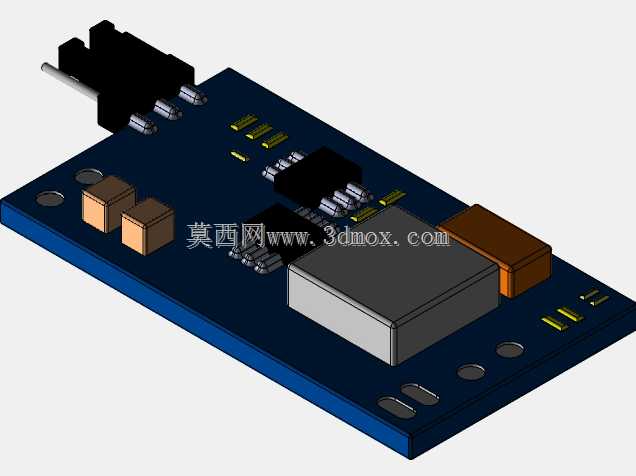

　　板上还预留了输出电压选择的焊盘位，可通过短接焊盘快速切换5V/6V输出档位，匹配不同型号舵机的额定工作电压，无需更换外围元件即可完成参数适配。从建模细节来看，模型完整还原了板上所有元器件的实际外形与安装位置：接插件的针脚间距、电容的直径与高度、电感的屏蔽罩尺寸、LED状态指示灯的位置都与实物1:1对应，在做整机结构装配时，可以直接将该模型导入整机装配文件，验证安装位的空间间隙，避免实际装机时出现元器件与机身结构、其他电子设备干涉的问题；板上的丝印层标识也做了完整还原，包括输入输出极性标识、电压档位标识，方便装配时快速识别接线方向，降低接线错误的概率。
