嵌入式公头电源接插件结构设计

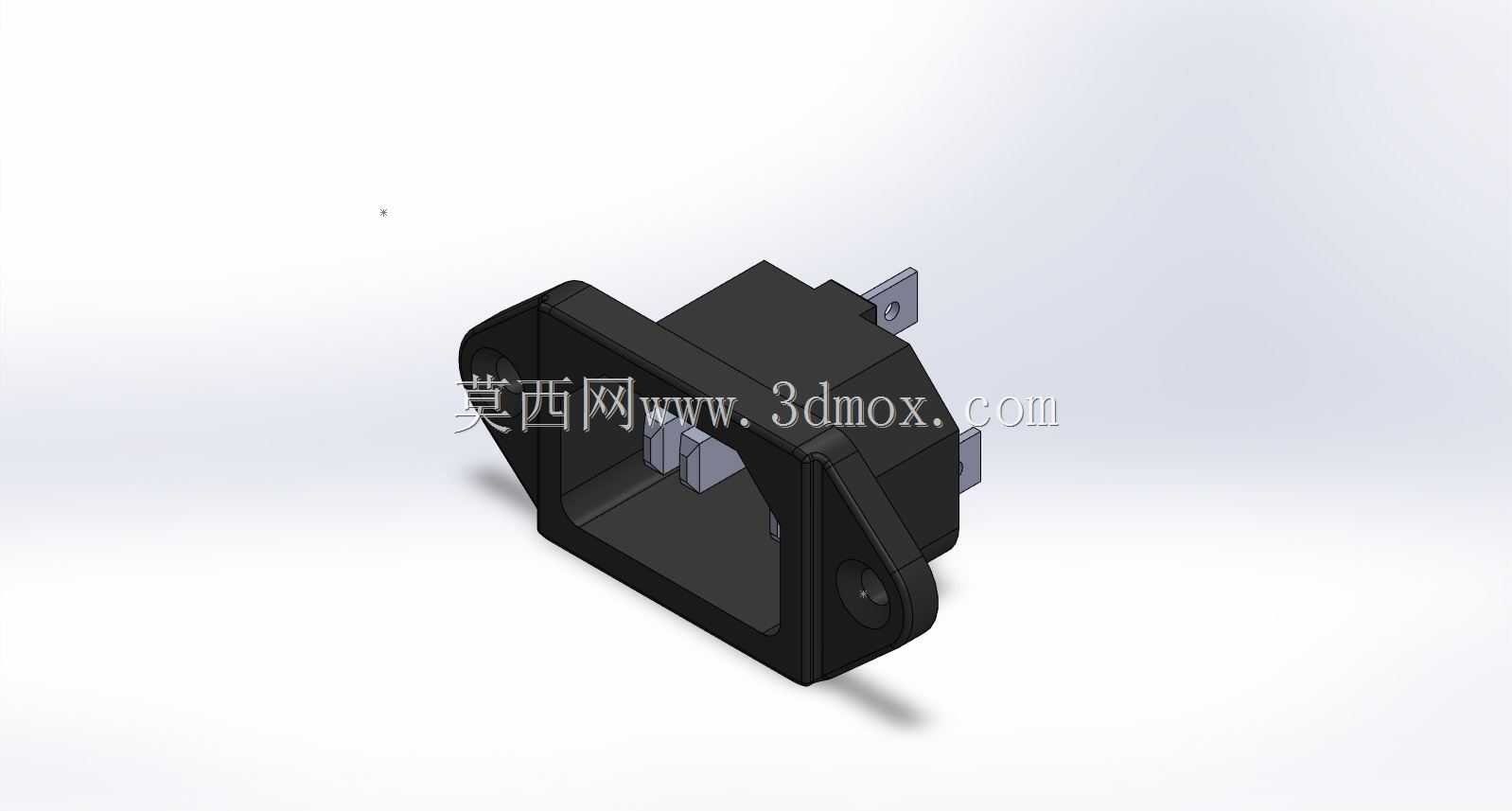

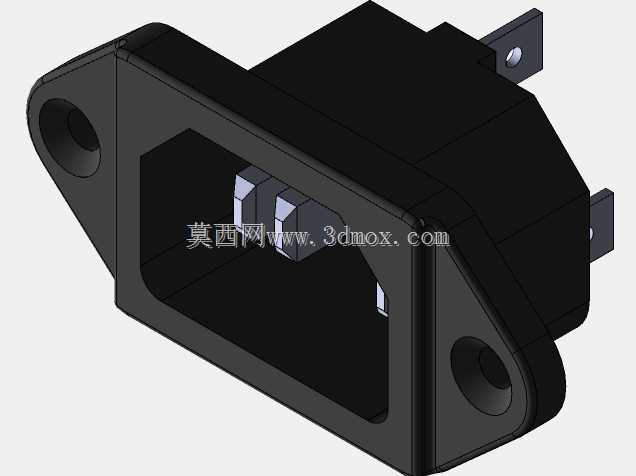

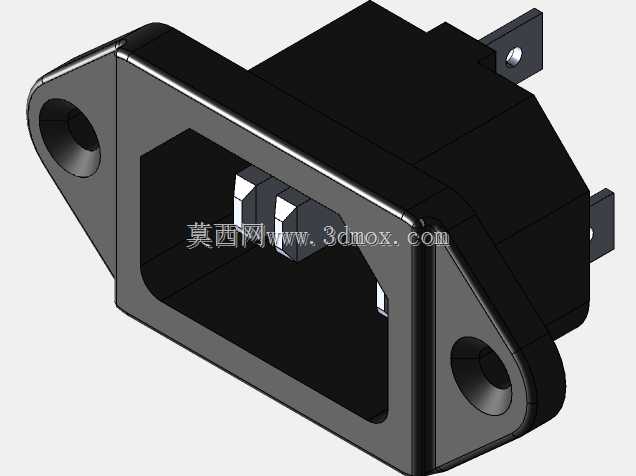

　　这类嵌入式公头电源接插件，是各类交直流供电设备上最常见的市电接入端口，日常能在桌面电源适配器、工控机箱、小型变压供电模块、桌面电子仪器、家用小电器的机身进线位置看到它的身影，作为设备内部电路与外部市电线路的衔接载体，它承担着电流导通、安装定位、绝缘防护的核心作用，是供电链路里不可缺少的基础连接件。从结构设计逻辑来看，这款接插件采用带安装耳的一体式壳体结构，主体绝缘基座采用耐温阻燃的工程塑料注塑成型，插片部分采用导电性能优异的铜基合金冲压成型，表面做镀镍处理来提升抗氧化能力与耐磨性能，避免长期插拔后出现接触电阻过大、温升超标的问题。安装耳上预留的两个固定孔位，是用来配合螺丝将整个插座固定在设备壳体的预留开孔上，安装时需要注意设备壳体的开孔尺寸要和插座基座的嵌入轮廓匹配，保证插座装入后不会出现晃动、缝隙过大的问题，同时安装耳的贴合面要和设备壳体表面完全贴合，避免固定后出现应力集中导致塑料基座开裂。插片的排布间距严格遵循通用市电接口的尺寸规范，保证和对应规格的母头插头对接时，插片能完全插入母头的导电夹片内，接触面积达到设计要求，不会出现虚接、打火的隐患。

　　绝缘基座的内部做了插片隔离筋设计，将三个导电插片完全分隔开，哪怕在高湿度环境下使用，也能避免极间爬电距离不足引发的短路风险，基座尾部的插片引脚预留了焊线或者接插端子的空间，方便生产装配时和设备内部的电源输入线路连接，引脚的长度设计刚好能满足常规焊盘或者端子的连接需求，不会因为过长导致和周边金属结构件触碰短路，也不会因为过短造成焊接不牢、接插脱落的问题。在实际选型应用时，需要重点核对这款插座的额定电流、耐压参数是否匹配设备的供电需求，同时确认安装边界尺寸：插座嵌入设备壳体部分的长宽高尺寸要和壳体内部预留的安装空间匹配，不能和内部的变压器、电路板、散热片等元器件产生干涉，安装耳的孔位间距要和壳体上预设的固定柱位置对齐，避免装配时出现螺丝无法拧入、强行装配导致基座变形的问题。

　　另外，插座外露面的轮廓做了轻微的倒角处理，装入设备壳体后能和外壳表面保持齐平，不会出现突兀的凸起或者凹陷，既提升了设备外观的整体性，也能避免灰尘、液体顺着缝隙进入设备内部。从结构可靠性角度考虑，这款插座的插片和绝缘基座采用嵌件注塑的工艺结合，插片在基座内部做了防脱折弯结构，哪怕长期反复插拔，插片也不会出现松动、后退甚至从基座中脱出的问题，相比后期组装插片的结构，嵌件注塑的结构强度更高，抗插拔冲击的能力更强，能满足数千次插拔的使用寿命要求。在三维建模过程中，需要重点还原插片的厚度、间距、伸出长度，以及安装孔的中心距、基座嵌入部分的轮廓公差，因为这些尺寸直接影响后续的装配适配性，如果插片间距出现偏差，就会导致插头无法正常插入，或者插入后接触不良；如果安装孔位偏差超过0.2mm，装配时就会出现螺丝错位，无法顺利固定。同时还要注意绝缘基座的壁厚设计，壁厚保持均匀，避免注塑成型时出现缩痕、缺料的问题，插片周围的塑料壁厚要满足绝缘强度要求，不能过薄导致耐压测试时被击穿。

　　在设备内部布线时，插座尾部的接线端要预留足够的线长弯曲空间，避免导线被基座或者其他元器件挤压，导致绝缘层破损引发漏电风险，接线完成后要在引脚位置做绝缘防护处理，比如套热缩管或者加绝缘挡片，避免引脚和周边的金属部件接触短路。这类电源插座虽然是很小的基础零部件，但它的设计合理性直接影响整个设备的用电安全，哪怕是一个尺寸的偏差、一个结构的疏漏，都可能引发接触不良、发热甚至起火的安全隐患，所以在设计选型时，每一个尺寸边界、每一处结构细节都需要反复核对，确保和整机的安装空间、电气参数完全匹配。
