LoRa-E5物联网无线通讯模块结构设计

　　在物联网终端节点的硬件开发流程里，射频通讯模块的结构适配一直是结构工程师需要重点考量的环节，尤其是面向低功耗广域网络的LoRa类模块，其封装尺寸、引脚排布、安装间隙直接决定了终端设备的PCB布局效率与整机防护性能。这款LoRa-E5模块采用系统级封装架构，将主控单元与射频前端整合在统一的表贴封装内，核心控制部分采用ARM Cortex M4架构的低功耗处理核心，搭配SX126X系列射频收发芯片，在单芯片封装内完成了从基带处理到射频信号收发的全链路整合，省去了外部射频电路的分立元件布局需求，能大幅缩小终端节点的主板占用面积。从实际应用场景来看，这类模块主要面向工业传感节点、智慧农业监测终端、智能表计、城市资产定位追踪等需要低功耗远距离传输的场景，在这些场景中，终端设备往往部署在野外、地下管廊、工业厂区等难以频繁更换电源的位置，模块本身的低功耗特性配合LoRa调制模式的高链路预算，能在62.5kHz到500kHz的多档带宽下灵活配置传输速率与覆盖距离，同时支持EU868、US915等多个地区的频段规范，可适配不同区域的物联网组网需求。

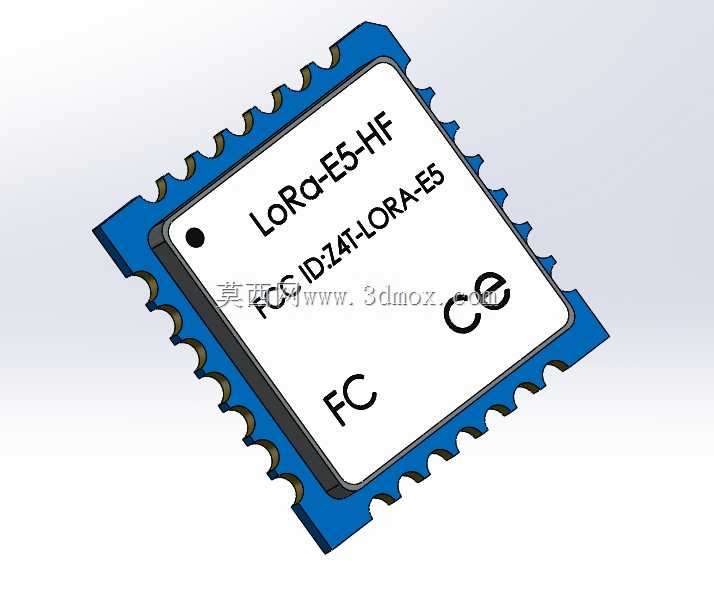

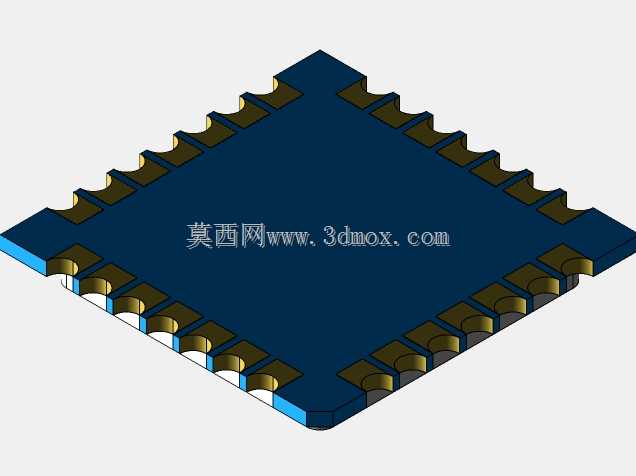

　　从结构设计维度看，该模块采用四周引出焊盘的QFN类封装形式，蓝色塑封基体的边缘均匀分布半圆弧状的表贴焊盘，这种引脚排布方式在SMT回流焊接过程中能保证每个焊盘的锡膏浸润一致性，降低虚焊、连锡的工艺风险，同时模块中心位置的大尺寸裸露焊盘可直接与主板地网连接，既可以提升焊接后的结构固定强度，也能为芯片提供良好的散热通路与射频接地参考，减少信号传输过程中的驻波干扰。在进行终端主板的布局设计时，需要为模块预留足够的安装边界，模块本体周边3mm范围内避免布置高度超过1mm的元器件，防止在SMT贴装过程中出现干涉，同时模块的射频输出路径周边需要做净空处理，避免铺铜或者金属结构件靠近射频走线，防止信号被屏蔽导致传输距离下降。模块顶面的丝印标识清晰标注了模块型号、认证编码与引脚定位标记，其中左上角的圆形定位标记可作为SMT贴装时的视觉识别点，帮助贴片机快速识别模块的摆放方向，避免反向贴装导致的整板报废。在进行整机结构设计时，如果终端设备采用外置天线方案，需要保证模块的射频馈点到天线接口的走线阻抗控制在50欧姆，尽量缩短走线长度减少信号损耗，如果采用内置PCB天线方案，则需要将天线区域布置在主板的边角位置，远离电池、金属屏蔽罩等会对射频信号产生遮挡的部件，保证信号的全向辐射效果。

　　从功能特性来看，该模块除了支持标准的LoRa调制模式外，还兼容(G)FSK调制模式，可适配传统的短距离无线通讯协议，在同一硬件平台上可实现不同组网方式的切换，满足不同场景下的通讯需求。模块的低功耗设计特性使其在休眠模式下的电流消耗控制在微安级别，配合终端设备的低功耗电源管理电路，可实现单节电池供电下数年的工作时长，非常适合部署在无人值守的监测点位。在进行三维建模时，需要准确还原模块的实际外形尺寸、引脚位置与焊盘尺寸，保证模型导入PCB设计软件后能直接生成对应的封装库，同时模块顶面的丝印标识、定位标记也需要准确还原，方便在结构评审时直观识别模块的安装方向，避免出现布局错误。

　　对于结构工程师而言，这类集成度较高的系统级封装模块，在建模时还需要考虑模块的公差范围，尤其是塑封基体的尺寸公差、引脚共面度公差，在设计主板焊盘与周边结构件的间隙时，需要预留足够的公差余量，保证批量生产时的装配良率。在工业传感节点的应用中，这类模块往往需要搭配传感器、电源管理电路共同安装在防护外壳内，建模时需要考虑模块与外壳内壁的间隙，避免外壳注塑时的缩水变形挤压模块导致引脚脱焊，同时如果外壳采用金属材质，需要在对应天线的位置预留非金属天线窗口，保证射频信号的正常传输。在智能表计类应用中，模块通常安装在表计的主控板上，表计内部空间紧凑，需要准确核算模块的高度尺寸，避免与表计的上盖、计数机构产生干涉，同时模块的焊接位置需要远离表计内的强电回路，减少电源噪声对射频接收灵敏度的影响。整体来看，这款集成化的LoRa模块通过系统级封装的设计思路，大幅降低了物联网终端的开发门槛，结构工程师在进行相关产品设计时，只需要按照模块的推荐封装尺寸进行PCB布局，预留好对应的安装空间与射频净空区，即可快速完成通讯部分的结构设计，缩短产品的开发周期。
