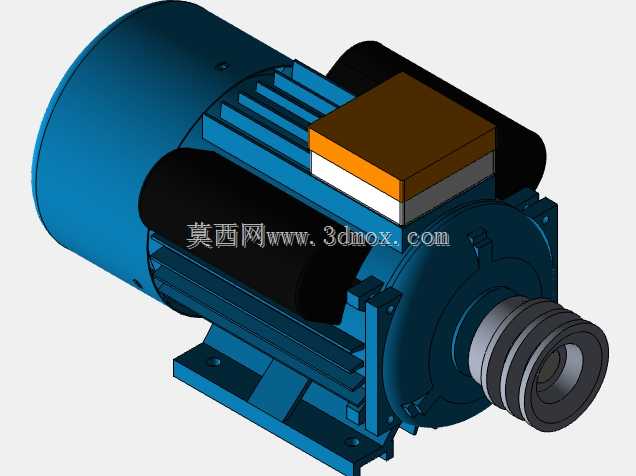

单相异步驱动电机三维结构设计

　　这款单相异步驱动电机的三维结构，完整还原了民用及小型工业场景常用低压驱动单元的全部细节，建模过程中优先考虑了设备集成时的安装适配性，所有安装孔位、轴伸尺寸、接线盒位置都严格遵循通用低压电机的安装规范，可直接用于小型设备的整机装配干涉检查、传动链路匹配验证。从实际应用场景来看，这类电机常被配套在小型木工机械、家用供水增压单元、小型农产品加工设备、简易输送线驱动端，作为整套设备的动力输出核心，其运行稳定性直接决定整套设备的作业可靠性，因此建模时对机座散热筋结构、端盖配合止口、轴承室定位尺寸都做了精确还原，没有做简化处理，方便设计人员直接调取做装配验证。

　　在功能特性层面，模型完整呈现了电机的核心构成：带散热筋的铸铁机座部分，散热筋的排布角度、高度、间距都参考了实际量产机型的散热设计逻辑，能够保证电机在额定负载运行时，绕组产生的热量可以通过机座表面快速散出，避免温升过高导致绝缘老化加速；前端盖伸出的带轮安装轴段，预留了标准皮带轮的安装定位面与键槽结构，匹配三角带传动的安装需求，轴肩位置的尺寸公差带在建模时做了隐含标注逻辑，方便后续出工程图时直接调用公差要求；顶部的接线盒结构做了分层设计，内部预留了接线端子排的安装空间，盒盖与盒体的配合止口、密封槽结构都有体现，能够满足常规作业环境下的防尘防护要求；机座底部的安装脚为整体式铸铁结构，四个安装孔的中心距、孔位沉台深度都符合通用安装尺寸标准，不管是卧式安装在设备机架上，还是搭配简易安装支架做倾斜固定，都能保证安装面的贴合度，避免运行过程中产生额外振动。

　　设计思路上，这款模型没有做不必要的外观美化，所有结构都服务于实际装配与功能验证需求：比如转子部分的带轮安装位，做了三层带槽的结构还原，匹配B型三角带的传动需求，带槽的角度、槽深、槽间距都符合传动件标准，设计人员在做传动系统匹配时，可以直接在装配环境下验证皮带的包角、张紧行程是否合理，不需要再额外建模带轮结构；机座尾部的风罩、风叶结构也做了完整呈现，风叶的倾斜角度、风罩的通风孔排布都参考了实际风冷结构的气流走向，能够帮助设计人员验证电机尾部的散热空间是否充足，避免设备安装时遮挡通风路径导致电机过热；接线盒的出线口位置预留了电缆密封接头的安装螺纹，方便设计人员在做整机布线时，提前规划电缆的弯曲半径与走线路径，避免出现接线后电缆与周边部件干涉的问题。

　　从安装边界来看，模型的最大外形轮廓尺寸严格遵循2马力等级单相电机的通用尺寸范围，机座中心高、轴伸直径、安装脚的孔距都和市面主流量产机型保持一致，设计人员在做设备选型配套时，可以直接将模型导入整机装配体，不需要反复核对安装尺寸就能完成初步布局；轴伸端的轴承位、油封位结构都有清晰的结构区分，方便后续做维护拆解模拟时，验证轴承拆装的操作空间是否足够；电机整体的重心位置在建模时通过材质密度赋值做了还原，设计人员可以直接通过软件的质量属性功能，核算安装支架的承重需求、减震垫的选型参数，避免后续实际装配时出现支架强度不足、减震垫选型不当导致的运行振动问题。另外，模型对电机表面的分模线、安装螺栓的沉头位置都做了细节还原，不是理想化的光滑曲面，能够帮助工业设计人员在做设备外罩设计时，提前预留足够的间隙，避免外罩与电机表面的凸起结构产生干涉，也能更真实地呈现设备装配后的实际视觉效果。
