轴向磁通电动发动机原型结构设计

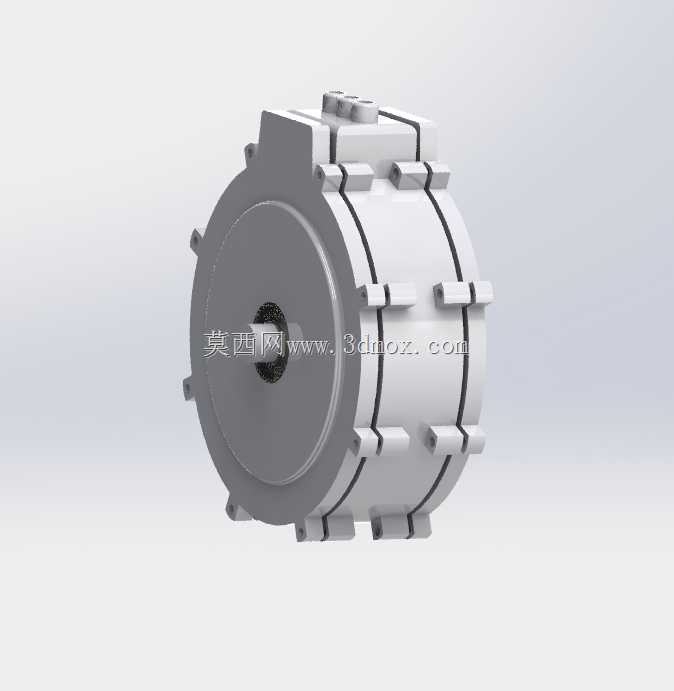

　　在小型电动动力单元的研发验证环节，轴向磁通结构的动力装置一直是紧凑化动力方案的核心方向之一，本次拆解展示的这套轴向磁通电动发动机原型，从结构布局上就瞄准了小空间安装、高功率密度输出的实际应用需求，尤其适配桌面级研发验证、小型无人动力平台、3D打印定制化动力改装这类对安装体积、重量敏感度极高的场景。从实际用途来看，这套原型并非面向量产装车的最终成品，而是作为原理验证与结构迭代的测试载体，可直接通过3D打印完成非承力结构件的快速试制，大幅缩短研发阶段的样件加工周期，对于高校科研项目、小型创业团队的动力方案验证来说，能省去大量开模、定制机加工件的前期成本，快速验证磁路布局、装配公差、动平衡表现等核心参数。

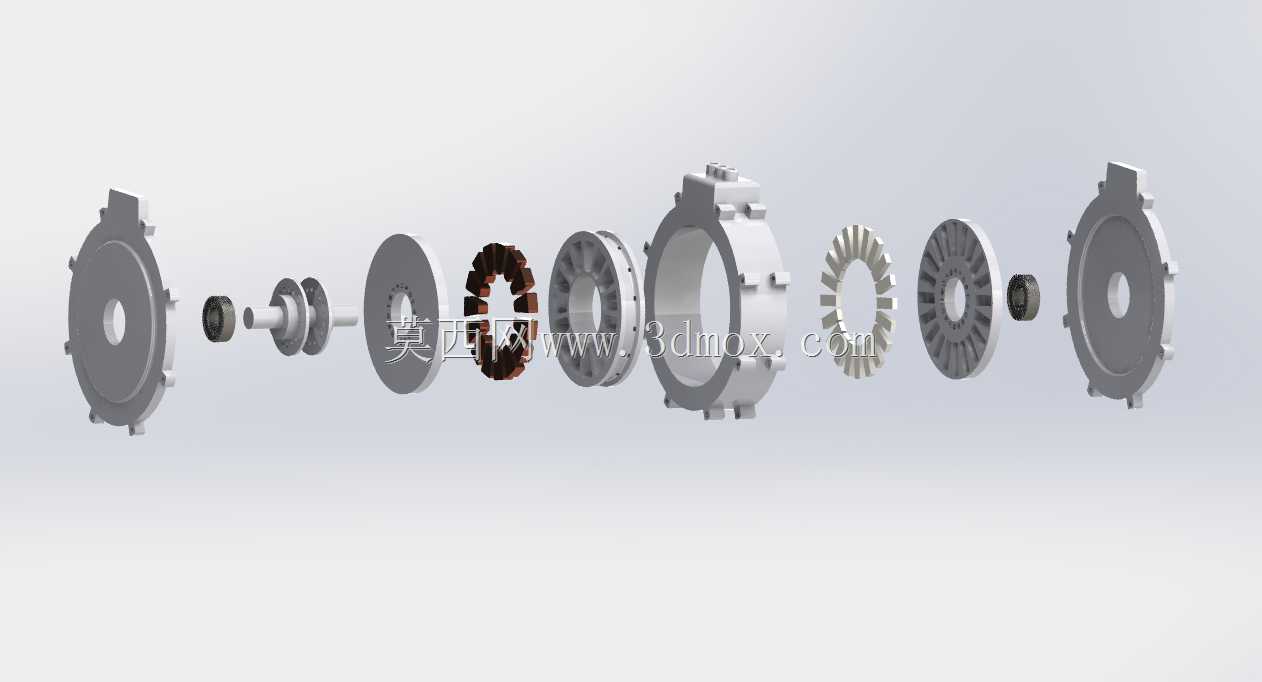

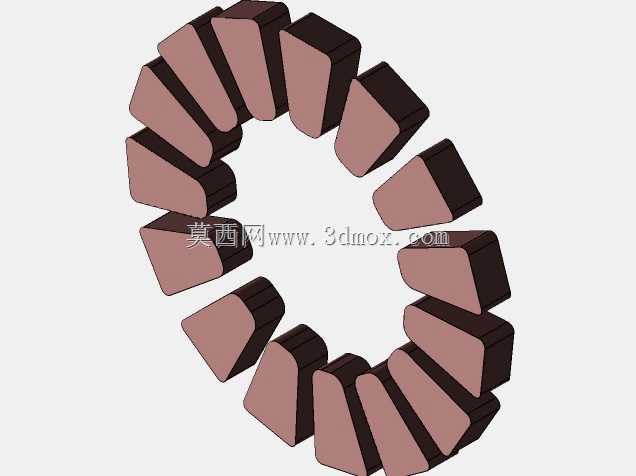

　　从功能特性上拆解来看，整套结构采用轴向排布的盘式组件布局，和传统径向磁通电机的圆柱式定转子嵌套结构不同，所有功能组件沿主轴轴向依次堆叠，从端盖固定结构、主轴定位组件、定子绕组支撑、永磁体固定盘到散热齿结构、输出端连接法兰，每一层组件的厚度都经过紧凑化设计，在保证结构强度的前提下尽可能压缩轴向总长度，这种布局的优势在于相同输出功率下，整机的径向尺寸可以做的更小，轴向长度也能根据安装空间灵活调整，尤其适合安装空间扁平、对动力单元厚度有严格限制的设备，比如小型电动滑板、轮毂内置动力单元、紧凑型工业伺服转台这类场景。

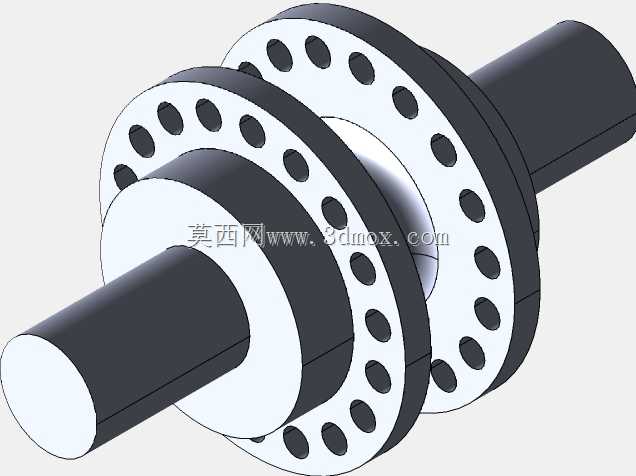

　　设计思路上，整套结构优先考虑了装配的便捷性与3D打印的工艺适配性，所有非导磁、非导电的结构支撑件都采用了等壁厚、无复杂内凹倒扣的设计，打印时无需添加大量支撑结构，打印完成后仅需简单去除支撑毛刺即可完成装配，各层组件之间采用定位止口配合，不需要复杂的专用工装就能完成逐层堆叠装配，主轴上的定位轴肩、卡簧槽位置都做了公差适配设计，既保证转子转动时的同轴度，又不会因为公差过紧导致装配困难。考虑到原型验证阶段需要反复调整定转子间隙，两端的端盖固定结构预留了调整垫片的安装空间，可以通过更换不同厚度的垫片来微调定转子之间的气隙大小，测试不同气隙下的扭矩输出、空载转速、发热表现等参数，不用重新加工整个端盖结构。

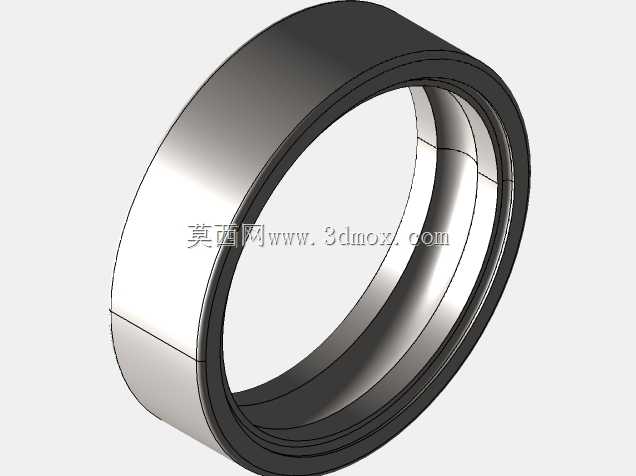

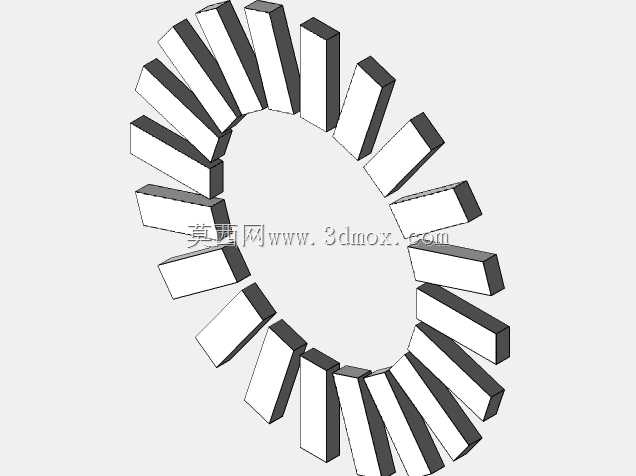

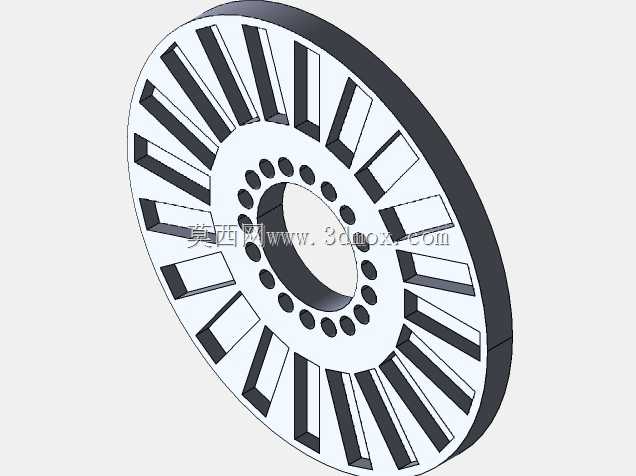

　　从外形尺寸与安装边界来看，整套结构的最大外轮廓为两端端盖的圆形法兰面，法兰面上预留了周向均布的安装孔位，可直接通过螺栓固定在设备的安装基座上，安装孔的节圆直径、孔位大小都适配常规的小型动力安装标准，不需要额外制作转接法兰。主轴的输出端采用标准的轴径设计，可直接匹配常规的联轴器、带轮等传动零件，输出端的轴伸长度也预留了足够的安装空间，不会因为传动件的安装导致与端盖产生运动干涉。整机的所有转动部件都做了动平衡适配设计，转子盘上的永磁体安装槽为周向均布结构，装配时只要保证每块磁体的重量一致，就能在不额外做动平衡去重的情况下满足中低转速下的运转平稳性，适合原型阶段的快速测试需求。

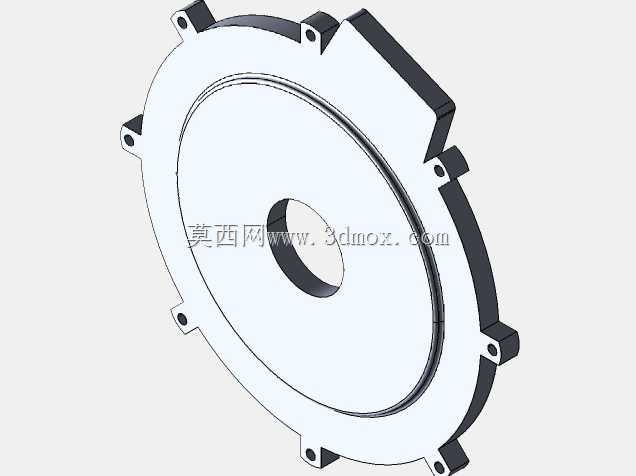

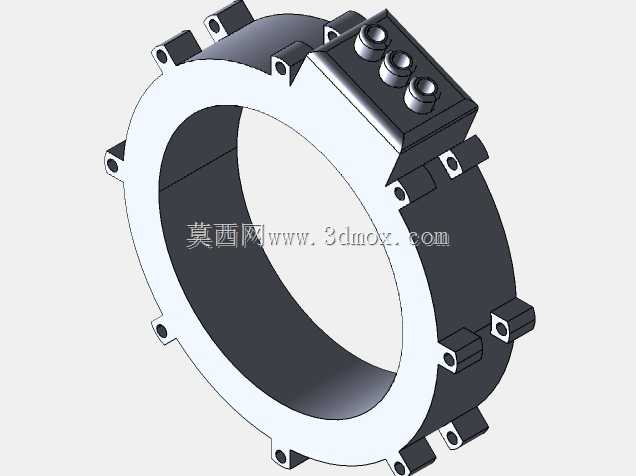

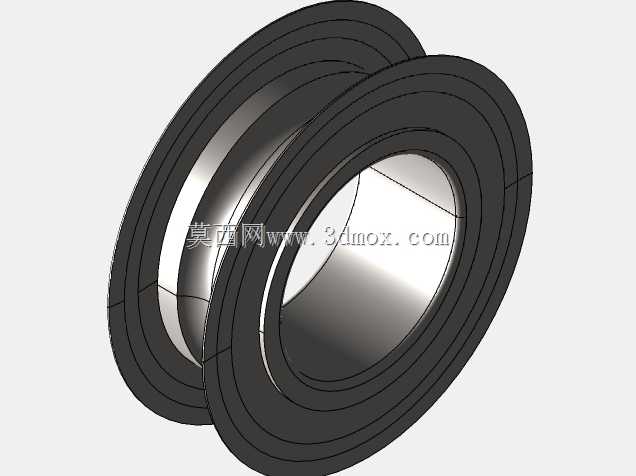

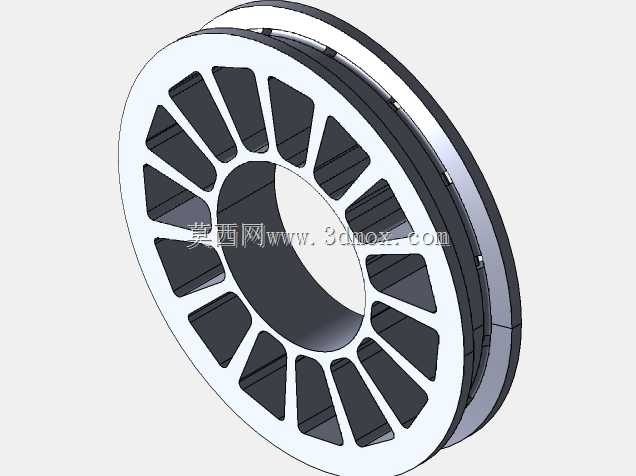

　　在结构细节上，中间的定子支撑结构采用了镂空减重设计，既减少了3D打印的材料消耗，又能给绕组预留足够的散热空间，相邻的散热齿结构直接集成在转子端盖上，随转子一同转动时可以带动空气形成轴向流动的散热气流，带走绕组工作时产生的热量，不需要额外加装散热风扇就能满足原型测试阶段的散热需求。两端的轴承安装位采用了台阶式定位结构，轴承压入后可以通过轴肩与端盖的夹持实现轴向固定，不会在运转过程中出现轴承窜动的问题，轴承选型适配常规的小型深沟球轴承，采购替换非常方便，即使测试过程中出现轴承磨损，也能快速更换备件继续测试。整套结构没有采用复杂的一体化壳体设计，所有组件都为独立可拆分的盘状零件，单个零件的尺寸都控制在桌面级3D打印机的成型范围内，不需要工业级大尺寸打印设备就能完成全部结构件的制作，对于没有大型加工设备的研发团队来说非常友好，能够快速完成从三维模型到实物样机的落地验证。
