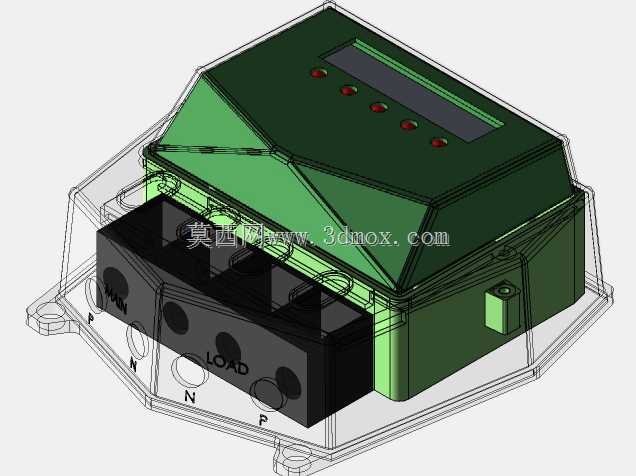

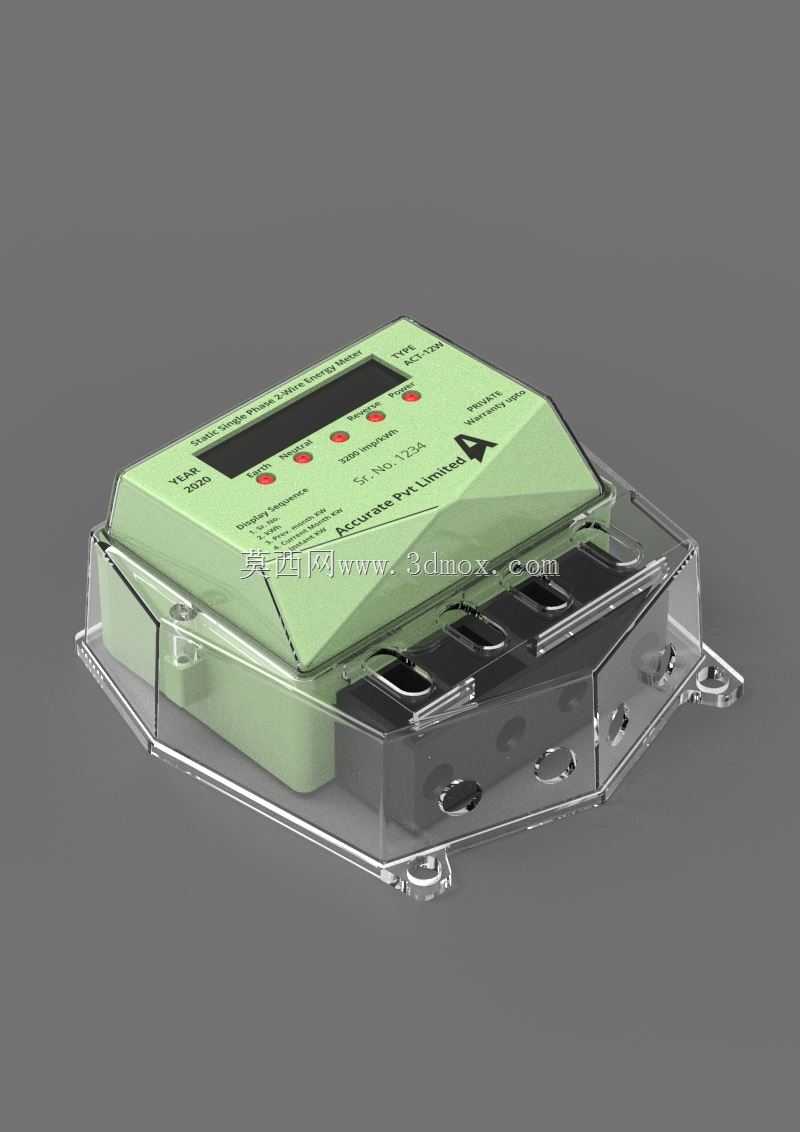

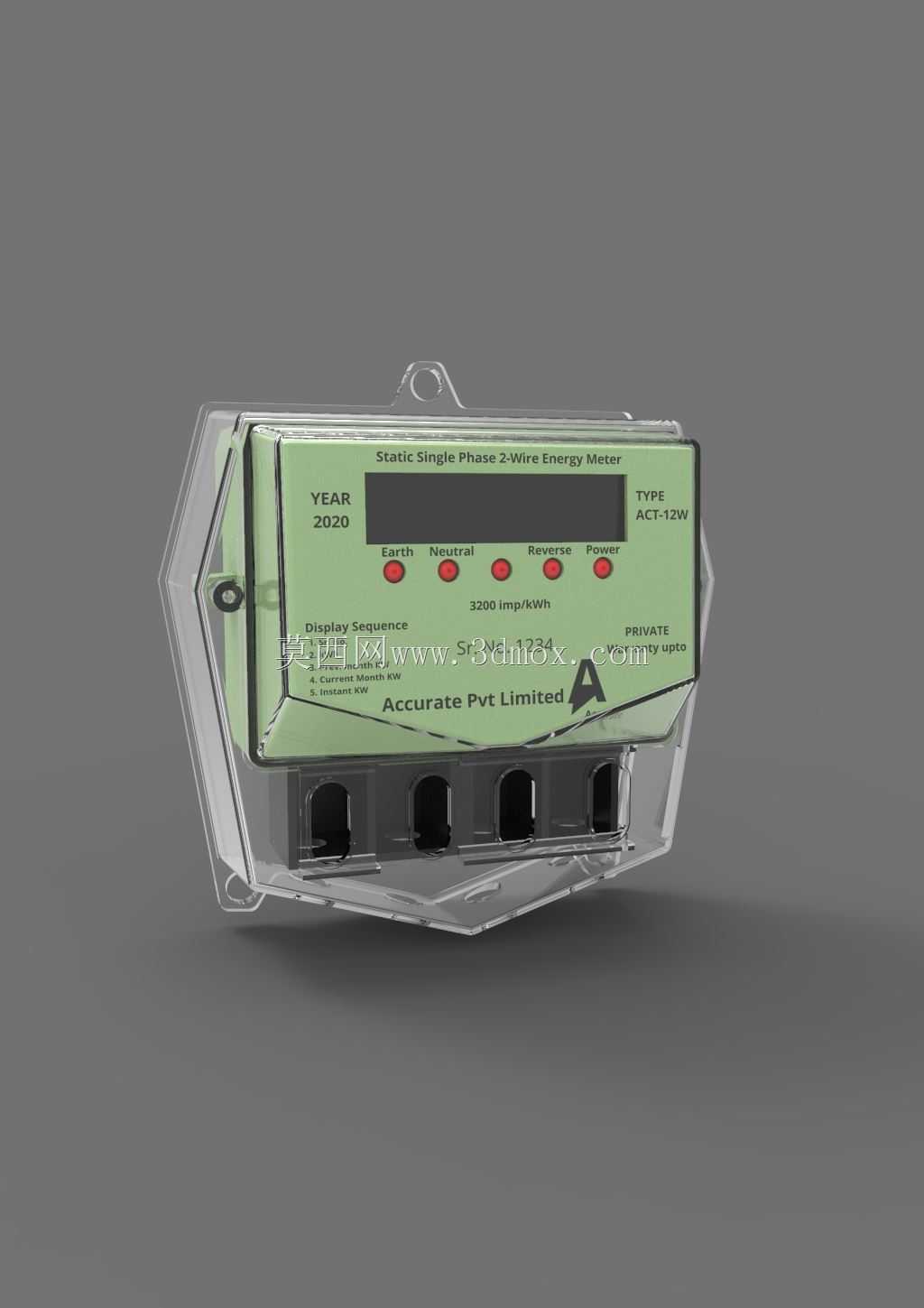

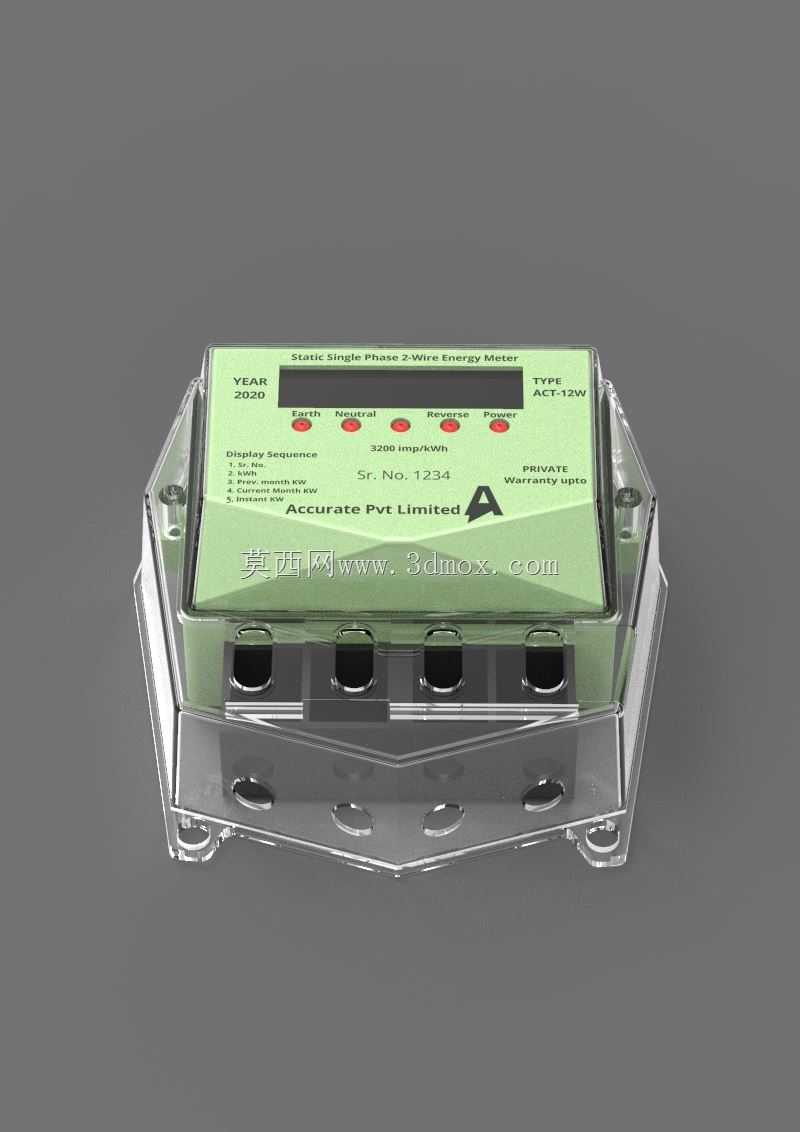

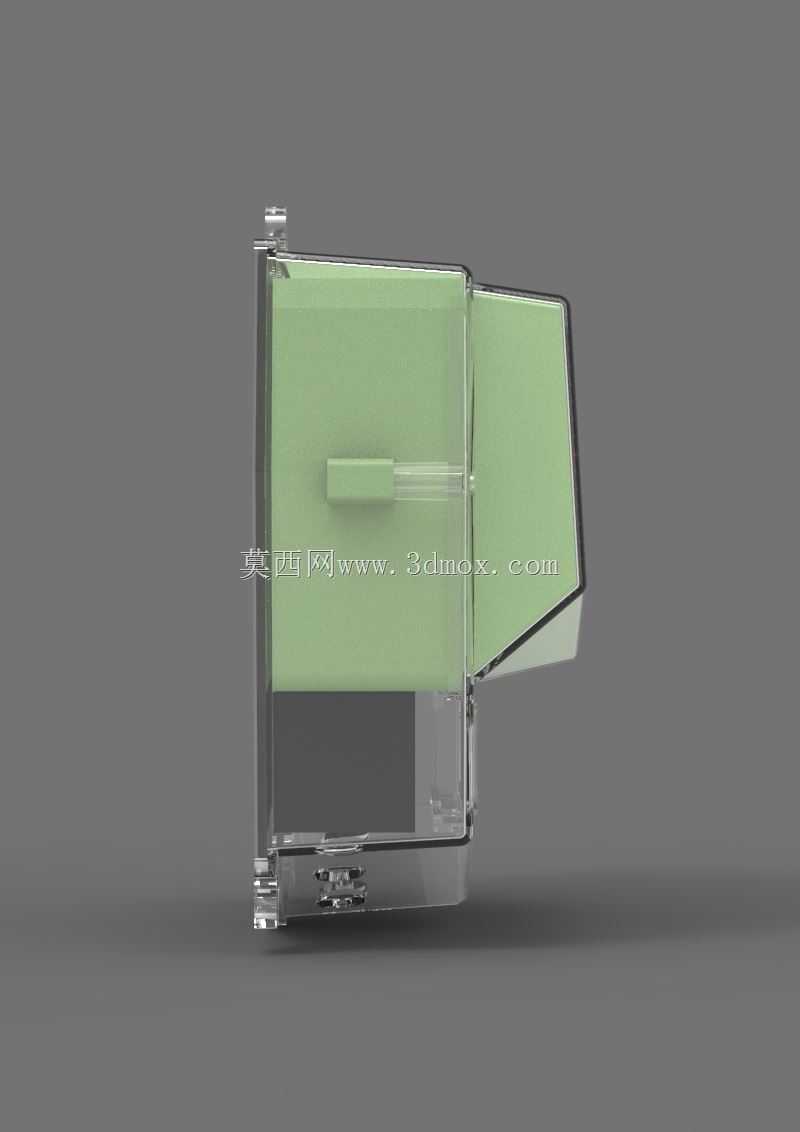

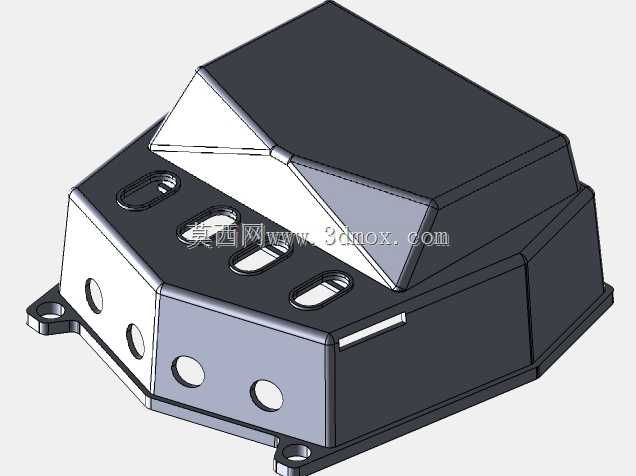

多边形结构智能电能计量装置外观结构

　　这款多边形结构的电能计量装置，在民用分户计量、工商业配电回路能耗统计、出租屋分户核算、园区能耗分项计量场景中都有明确的适配空间，区别于传统方正外壳的电能表，其斜切多边形的上盖设计首先解决了现场安装后的读数视角问题——常规嵌入式或壁挂安装的电表，当安装高度在1.8米以上时，运维人员抄读或查看运行状态需要仰头调整视角，斜面上抬的显示窗口刚好将可视角度向下偏移15度左右，站立状态下无需刻意仰头就能清晰看清显示屏数值与指示灯状态，这一细节是从现场运维的实际痛点出发做的结构优化。

　　从功能布局来看，上盖斜面集成了段码液晶显示屏、四个状态指示按键与运行指示灯，分别对应有功计量、无功计量、通讯状态、跳闸告警四个核心状态，按键采用凸点硅胶材质，戴绝缘手套操作时也能准确触发，不会出现平键盲操误触的问题。底座采用透明PC材质，一方面可以直观看到内部接线端子的压接状态，现场接线核查时无需拆开上盖就能确认相线、零线的接线是否牢固，有没有铜丝外露、压接错位的隐患，另一方面透明底座的抗冲击性能比常规ABS材质高30%左右，在配电房、户外表箱这类容易受到外力磕碰的安装场景下，能减少外壳碎裂导致的内部元器件暴露风险。

　　安装边界上，这款电表的底座固定孔位完全兼容国网标准单相电能表的安装尺寸，孔距为110mm，固定耳采用内嵌式金属镶件，反复拆装不会出现塑料孔柱滑牙的问题，不需要重新在表箱内打孔就能直接替换传统单相电表，适配现有绝大多数民用、商用的标准电表箱安装位。整体外形的最大外轮廓尺寸控制在160mm110mm65mm以内，比同规格传统电表的厚度薄10mm左右，在密集安装的多表位表箱内，能给后方的接线、走线留出更多空间，不会出现多表并排安装时接线空间不足、线缆弯折半径不够的问题。

　　结构设计上，上盖与底座的卡扣配合面做了一圈防水胶条槽，装配后可以达到IP54的防护等级，安装在户外表箱内时，能够阻挡潮气、灰尘进入表体内部，避免南方梅雨季节内部电路板结露导致的计量漂移、通讯故障问题。接线端子区域设置了独立的铅封位，接线完成后可以加装铅封，防止非授权人员私自开盖改线，符合电能计量装置的防窃电结构要求。端子的压线螺丝采用M4规格，适配6平方及以下的铜芯线缆，压接深度达到12mm，能保证大电流工况下线缆压接可靠，不会因为接触电阻过大导致端子发热烧蚀。

　　从内部空间布局来看，斜面上盖的内部预留了足够的元器件安装空间，既可以搭载传统的机械计度器计量方案，也可以适配带载波通讯、RS485通讯的智能计量模块，不需要重新开模就能覆盖普通计量、远程抄表、预付费控制等不同功能配置的产品需求，一套外壳可以适配多个配置等级的产品，大幅降低了不同配置产品的开模成本。底座的内部设置了四个电路板安装柱，位置刚好匹配主流单相智能电表的PCB板安装孔位，现有成熟的计量电路板可以直接装入，不需要重新做PCB Layout，缩短了产品从结构设计到量产落地的周期。

　　实际使用中，这款电表的多边形切角结构还能减少外壳的应力集中，传统方正外壳的电表在受到侧面挤压时，直角位置很容易出现开裂，而多边形的斜边结构可以将侧向的冲击力分散到更大的壳体面积上，抗挤压性能提升明显，在运输、安装过程中因为磕碰导致外壳损坏的概率会明显降低。同时上盖的斜面设计让雨水落在表面时可以顺着斜面快速流下，不会在显示窗口区域积水，避免长期积水渗入显示窗口内部导致的屏幕发花、显示缺划问题。
