壁挂式支付终端信用卡阅读器结构设计

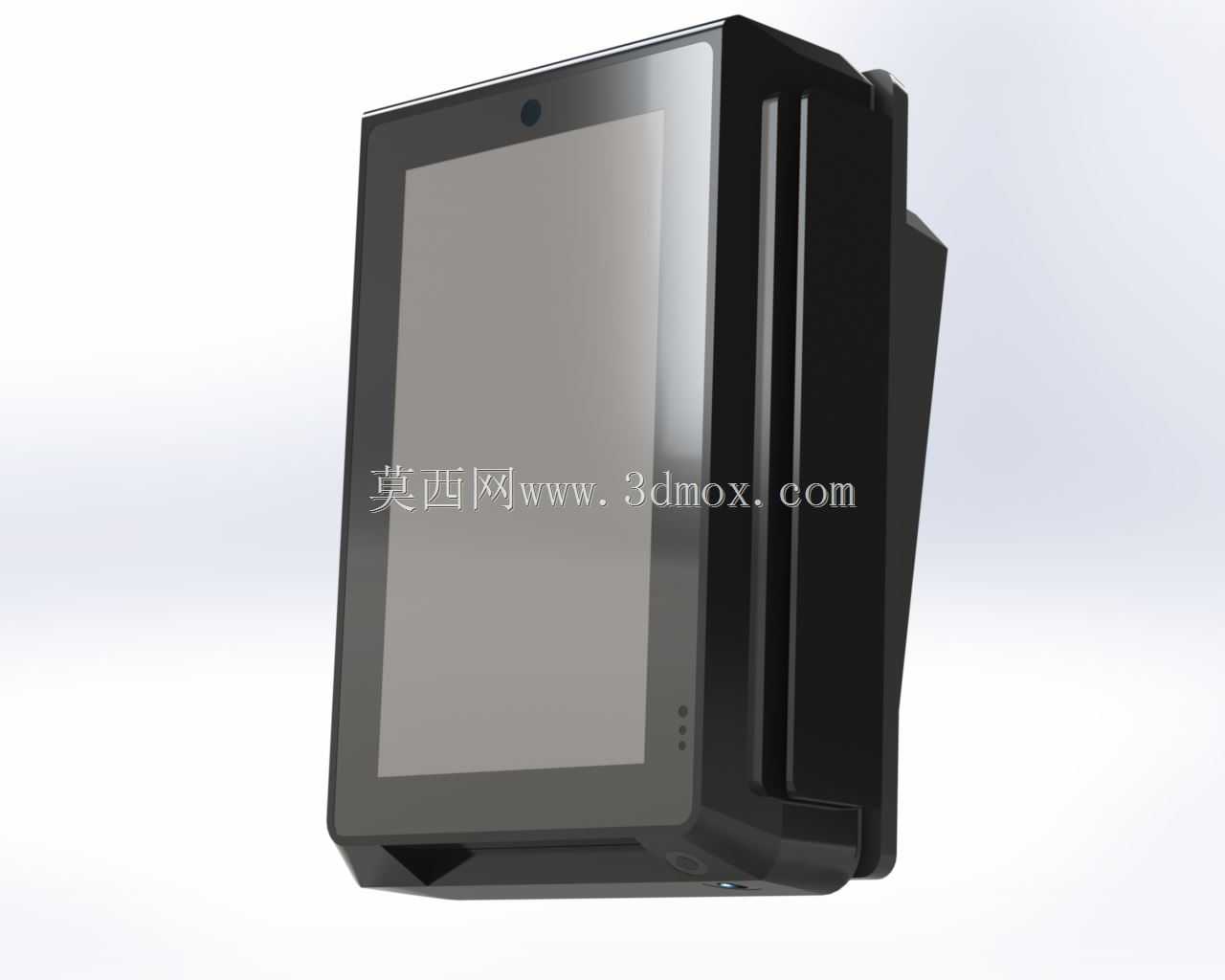

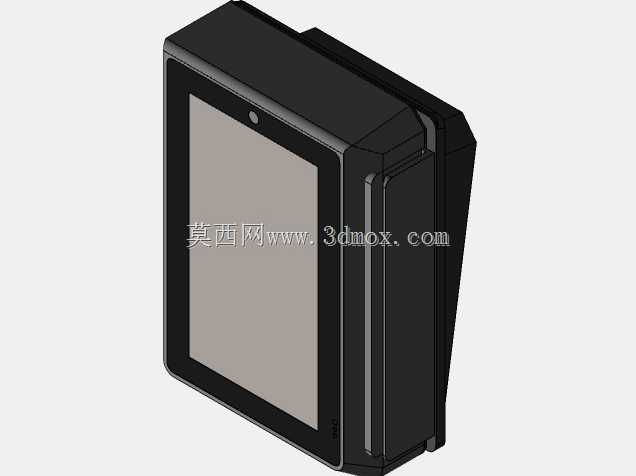

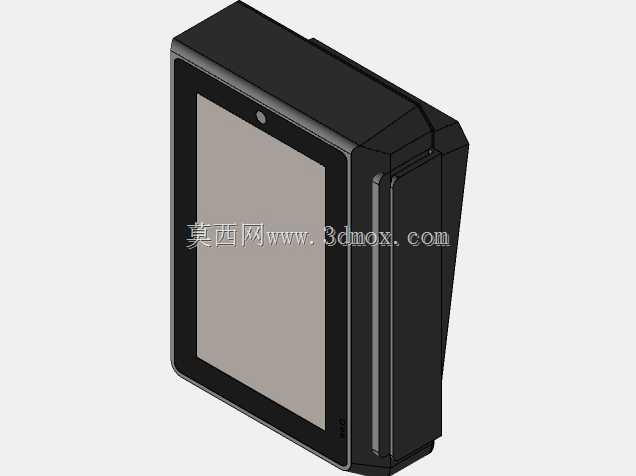

　　这款壁挂式信用卡阅读器的三维结构设计，核心围绕线下商用收银场景的实际使用需求展开，在结构布局上充分考虑了不同安装环境的适配性与日常操作的人机交互合理性。从实际应用场景来看，这类设备多部署在连锁便利店、自助收银区、无人值守门店、公共服务缴费终端等点位，需要兼顾用户操作便利性与设备本身的防破坏、易维护属性，因此在外形设计上采用了一体化楔形壁挂结构，背部贴合墙面的安装面做了平整化处理，预留的安装孔位适配标准86型暗装底盒与明装挂板两种安装方式，安装完成后设备突出墙面的厚度控制在合理范围，既不会因为突出过多造成通行磕碰，也能保证操作时屏幕与读卡区域处于用户舒适的操作视角范围内。设备正面的触控显示屏采用内嵌式安装结构，屏幕周边做了窄边凸起防护，避免日常使用中硬物直接剐蹭屏幕表面，屏幕上方预留的小孔位集成了状态指示灯与近距离感应模块，可在用户靠近时自动唤醒设备，降低待机状态下的功耗。读卡区域集成在设备内部，非接卡感应区布置在屏幕下方的机身正面区域，接触式读卡插槽则隐藏在机身侧部的防护胶条后方，既保证了插卡操作的顺畅性，也能避免灰尘、液体直接进入插槽内部造成触点氧化。

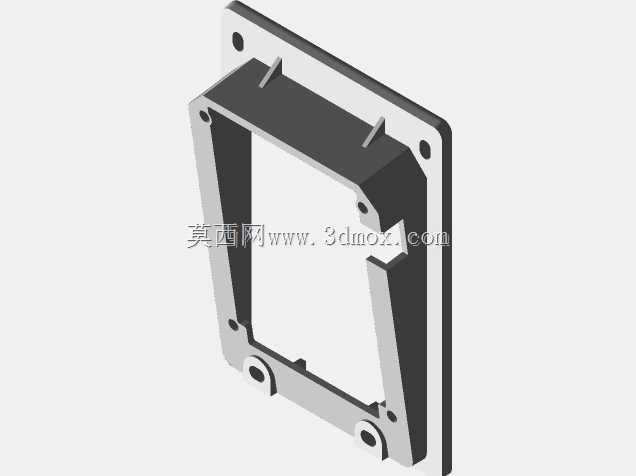

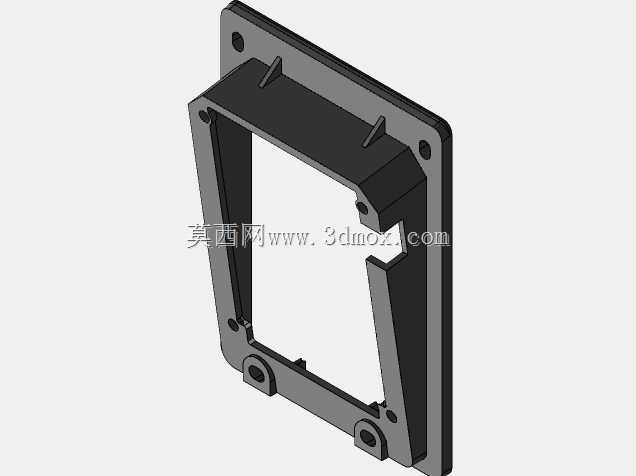

　　机身外壳采用上下扣合的装配结构，接缝处做了错位止口设计，配合内部的防水胶圈可达到日常商用场景的防泼溅要求，设备底部预留了专用的维护开盖缺口，运维人员可通过专用工具快速打开外壳完成内部模块检修与固件升级，无需将整个设备从墙面拆卸下来，大幅降低后期运维的工作量。在结构强度设计上，机身外壳选用高强度工程塑料材质，壁挂安装的受力部位做了局部加厚与筋位补强，可承受日常使用中的常规外力冲击，避免公共场景下意外碰撞造成设备损坏。设备背部的走线槽做了隐藏式设计，电源线与通讯线可从墙面预埋的管线直接接入设备内部接线端子，外部看不到明装走线，既提升了安装后的整体美观度，也能避免线材被人为拉扯造成的连接故障。

　　从人机交互的角度考虑，设备的操作倾角经过反复校核，壁挂安装后屏幕自然朝向斜下方站立用户的视线方向，用户在刷卡、输密操作时无需过度低头或抬臂，长时间操作也不会产生肢体疲劳，屏幕下方的操作区域做了微凹的触感处理，用户无需直视也能大致感知操作区域的位置，适配快节奏的收银场景操作需求。内部结构布局上，主控板、读卡模块、电源模块做了分仓隔离设计，各模块之间通过板对板连接器连接，减少内部飞线造成的装配复杂度与信号干扰问题，电源模块周边做了金属屏蔽罩设计，既可以屏蔽电源工作时的电磁干扰，避免影响读卡模块的信号识别灵敏度，也能在电源出现异常时起到隔离防护作用。

　　设备侧部预留的散热槽采用错位开孔设计，在保证内部热量自然散出的前提下，避免外部液体顺着开孔直接流入设备内部，散热槽的开孔尺寸经过严格控制，可防止常规尺寸的异物插入设备内部造成电路短路。考虑到公共场景的使用需求，设备外壳的表面处理采用细磨砂纹理，既不容易残留指纹与污渍，日常清洁时也可直接使用中性消毒剂擦拭表面，不会造成外壳褪色或腐蚀。整个设备的装配公差控制在消费电子级精度，各部件之间的接缝均匀，按键与屏幕的装配间隙控制在合理范围，既不会因为间隙过大积累灰尘，也不会因为间隙过小造成温度变化时部件挤压变形。在安装边界的设计上，设备安装时左右两侧预留的操作空间不小于100mm即可满足插卡、维护的操作需求，下方预留50mm的空间即可满足开盖维护的操作要求，对安装点位的空间要求极低，可适配墙面、立柱、自助设备柜体等多种安装载体，适配不同场景的部署需求。
