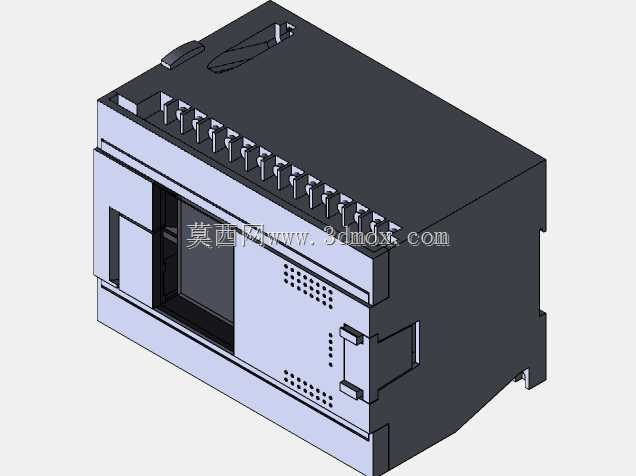

三菱FX5UJ系列可编程控制器三维结构

　　从结构设计来看，本体采用上下分层的壳体结构，上盖为深灰色阻燃ABS材质，表面做了细微的磨砂纹理处理，既可以避免日常操作时留下指纹划痕，也能提升壳体的抗冲击性能；下基座为浅蓝灰色工程塑料，侧面预留了标准DIN导轨安装的卡扣结构，同时也支持螺丝直接固定在安装板上，两种安装方式适配不同的柜内安装场景。端子排区域设计在本体的上沿位置，每个端子旁都预留了标识刻印的平面，现场接线时可以直接在端子旁标注点位定义，减少后期维护的查线时间；端子排上方设计了可翻开的透明保护盖，平时盖下可以防止灰尘、金属碎屑落入端子造成短路，接线时翻开即可操作，不需要完全拆卸保护盖。本体正面左侧预留了扩展模块的连接接口区域，平时用盖板封住，需要扩展通讯模块或者特殊功能模块时，拆下盖板就能直接和扩展模块拼接，拼接后本体与扩展模块之间通过内部总线连接，不需要额外接线，拼接后的整体外形保持齐平，不会出现突出的结构影响柜内排布。散热结构设计在本体的侧面与下基座位置，分布了多组矩阵式通风孔，通风孔的孔径做了限制，既可以保证内部电路板的空气流通散热，也能防止较大的金属异物掉入壳体内部；通风孔的位置避开了端子排与安装卡扣区域，不会因为安装后遮挡通风路径。在离散制造产线的电气控制柜布局设计阶段，这类小型PLC的三维建模精度直接决定了柜内布线、元件排布的合理性，很多刚入行的电气工程师容易忽略本体安装边界与周边元件的安全间隙，导致现场装配时出现接线端子被遮挡、散热空间不足的问题。这款FX5UJ-40M属于紧凑型整体式PLC，本体集成了输入输出端子排，不需要额外扩展I/O模块就能满足多数小型设备的点位需求，常见应用在小型装配专机、输送线控制、单机自动化设备的逻辑控制场景中，承担设备动作时序控制、传感器信号采集、执行元件驱动输出的核心作用。

　　从安装边界来看，本体的DIN导轨安装卡扣位于背部上下居中位置，安装到35mm标准DIN导轨上之后，本体背部与安装板之间预留了2mm左右的间隙，方便柜内布线时线缆从本体背部穿过；本体左右两侧需要预留至少10mm的散热间隙，上下方向需要预留30mm的接线操作空间，保证端子接线时手或者工具可以顺利操作，不会被上下排布的其他元件干涉。正面的状态指示灯区域设计在端子排下方的上盖位置，每个输入输出点位都对应独立的LED指示灯，运行、报错、电源状态也有单独的指示灯，现场调试时不需要连接编程电脑，直接通过指示灯状态就能快速判断设备的运行情况与点位通断状态。

　　本体右上角设计了可拆卸的存储盒盖板，内部可以安装电池或者存储扩展卡，更换电池时不需要拆开整个壳体，只需要翻开小盖板就能操作，减少维护时的工作量。这类小型PLC的三维建模过程中，需要重点还原端子的实际位置、安装卡扣的结构尺寸、扩展接口的配合公差，因为在做电气柜三维布局时，这些结构直接决定了后续生成的工程图纸是否能直接指导现场装配，如果建模时忽略了端子的突出高度，很容易出现柜内门板关闭时碰到端子接线的问题；如果安装卡扣的尺寸建模不准，会导致模拟装配时出现干涉，实际生产时才发现元件装不上的问题。

　　另外在建模时还需要还原本体表面的细节特征，比如侧面的脱模斜度、壳体拼接处的止口结构、端子螺丝的头部尺寸，这些细节虽然不影响整体布局，但在做设备整体渲染、方案汇报时，高精度的模型可以提升方案的专业度，让客户更直观地了解设备的电气配置情况。在实际设备选型阶段，通过精准的三维模型可以提前验证PLC与周边接触器、继电器、开关电源的排布位置，计算柜内的走线长度，提前预制线缆，减少现场接线的工作量；同时也可以通过模型模拟维护操作的空间，比如更换电池、插拔通讯线、接线操作时是否有足够的操作空间，避免设备装配完成后才发现维护操作困难的问题。
