ControlLogixL43可编程控制器机架组件

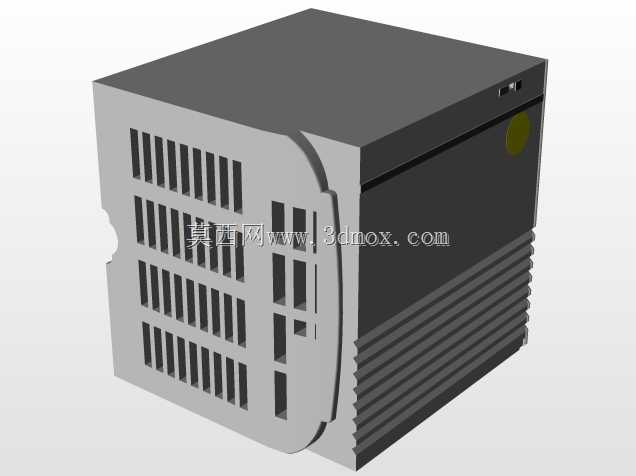

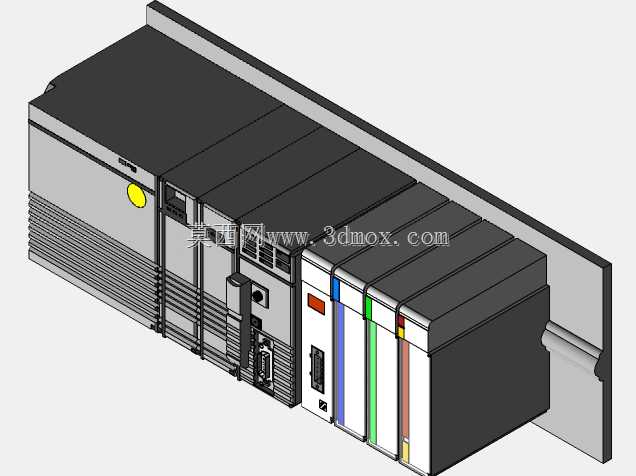

　　在离散制造产线的电气控制柜布局设计中，这类模块化可编程控制器机架组件是整套电控系统的核心载体，建模时需要优先匹配柜内安装的空间边界，首先要确认机架本体的安装孔位间距，通常这类机架采用标准DIN导轨或者背板螺栓固定两种方式，模型里预留的安装槽位要和实际导轨的卡装尺寸完全契合，避免现场安装时出现卡装过松或者无法嵌入的问题。从实际应用场景来看，这类控制器组件常部署在汽车焊装线、食品包装流水线、物流分拣系统的主控柜内，负责采集现场传感器的输入信号，经过逻辑运算后输出指令驱动执行元件动作，整套组件的模块排布需要结合现场IO点位的数量来配置，电源模块、CPU模块、数字量输入输出模块、模拟量模块、通讯模块的排布顺序要符合电气设计规范，电源模块通常布置在机架最左侧，为后续所有模块提供稳定的直流供电，CPU模块紧邻电源模块布置，缩短背板通讯的信号传输路径，减少信号干扰。

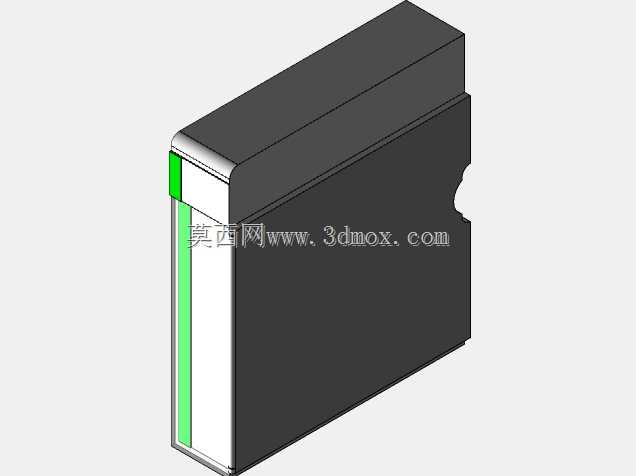

　　建模过程中需要还原每个模块的插拔结构，模块侧面的导向槽和机架上的导向筋要做对应配合，保证模块插入时的导向精度，模块前端的接线端子排要预留足够的接线空间，通常端子排前方需要留出至少60mm的走线空间，方便现场工人进行压线和接线操作，模块上的状态指示灯位置要和实际产品一致，包括电源指示灯、运行指示灯、故障指示灯、IO通道状态指示灯，这些细节在做三维布局时可以帮助电气工程师提前确认柜内观察视角是否合理，避免柜门关闭后指示灯被遮挡无法观察设备运行状态。

　　从外形尺寸来看，整套机架组件的深度方向要考虑柜内的走线槽布置，通常机架背面和柜体内壁之间要留出30mm以上的空间用于布置背板走线，模块前端和柜门内侧之间要留出至少100mm的空间，一方面方便模块的插拔更换，另一方面避免柜门关闭时挤压到端子上接的线缆。设计这类模型的时候，还要考虑模块的散热间隙，相邻模块之间不需要额外预留间隙，因为模块本身的外壳已经设计了散热格栅，建模时要还原这些格栅的结构，在做热仿真分析的时候可以更准确的模拟柜内的空气流动路径，评估长时间运行时的模块温升是否在允许范围内。另外，机架两端的固定卡扣结构也要准确还原，卡扣的开合角度要和实际产品一致，方便在做虚拟装配的时候模拟模块的拆装过程，给现场维护人员提供拆装参考。

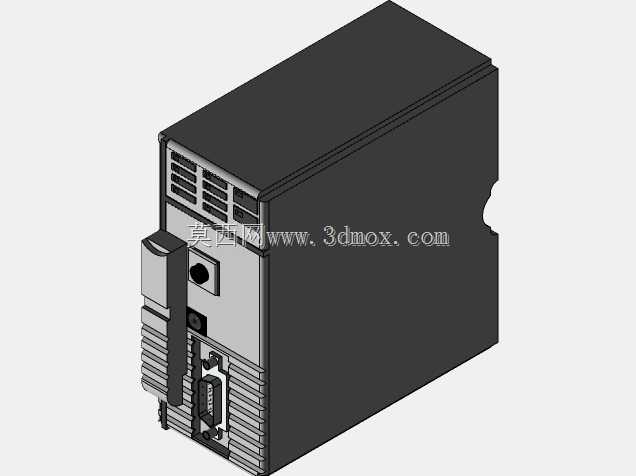

　　这类控制器的通讯模块通常会布置在机架的最右侧，靠近柜内的通讯线缆走线槽，方便网线或者现场总线线缆的连接，建模时要还原通讯接口的结构，包括RJ45接口、DB9接口的位置和尺寸，避免现场接线时出现接口和线缆插头干涉的问题。在做整套电控柜的三维布局时，这类控制器模型的精度直接影响后续的布线设计，每个模块的接线端子位置如果建模准确，就可以在三维软件里提前完成线缆的布线路径规划，统计线缆的长度和规格，减少现场施工的返工率。很多工程师在做这类模型的时候容易忽略模块上的标签槽结构，实际应用中每个模块都需要插入标签条标注对应的点位信息，建模时还原标签槽的位置和尺寸，可以帮助设计人员提前打印适配尺寸的标签，在设备组装的时候直接粘贴，提升装配效率。从结构强度来看，机架的背板采用冷轧钢板材质，建模时的壁厚要和实际产品一致，通常为1.5mm，保证安装多个模块后不会出现变形，模块的外壳采用阻燃ABS材质，表面的哑光纹理也可以在模型里做简单的外观还原，提升整体的展示效果。
