proma六轴数控运动控制突破板结构设计

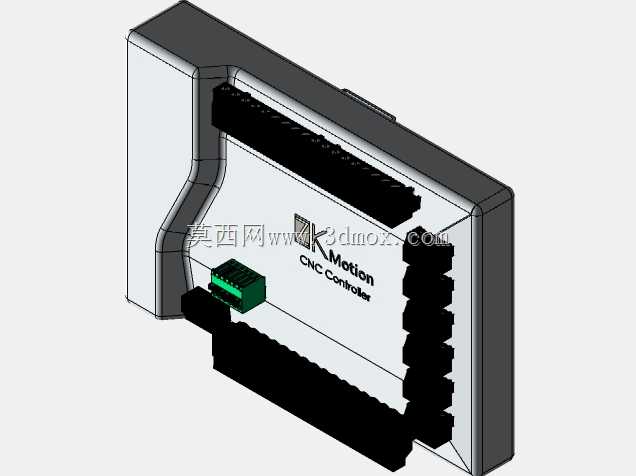

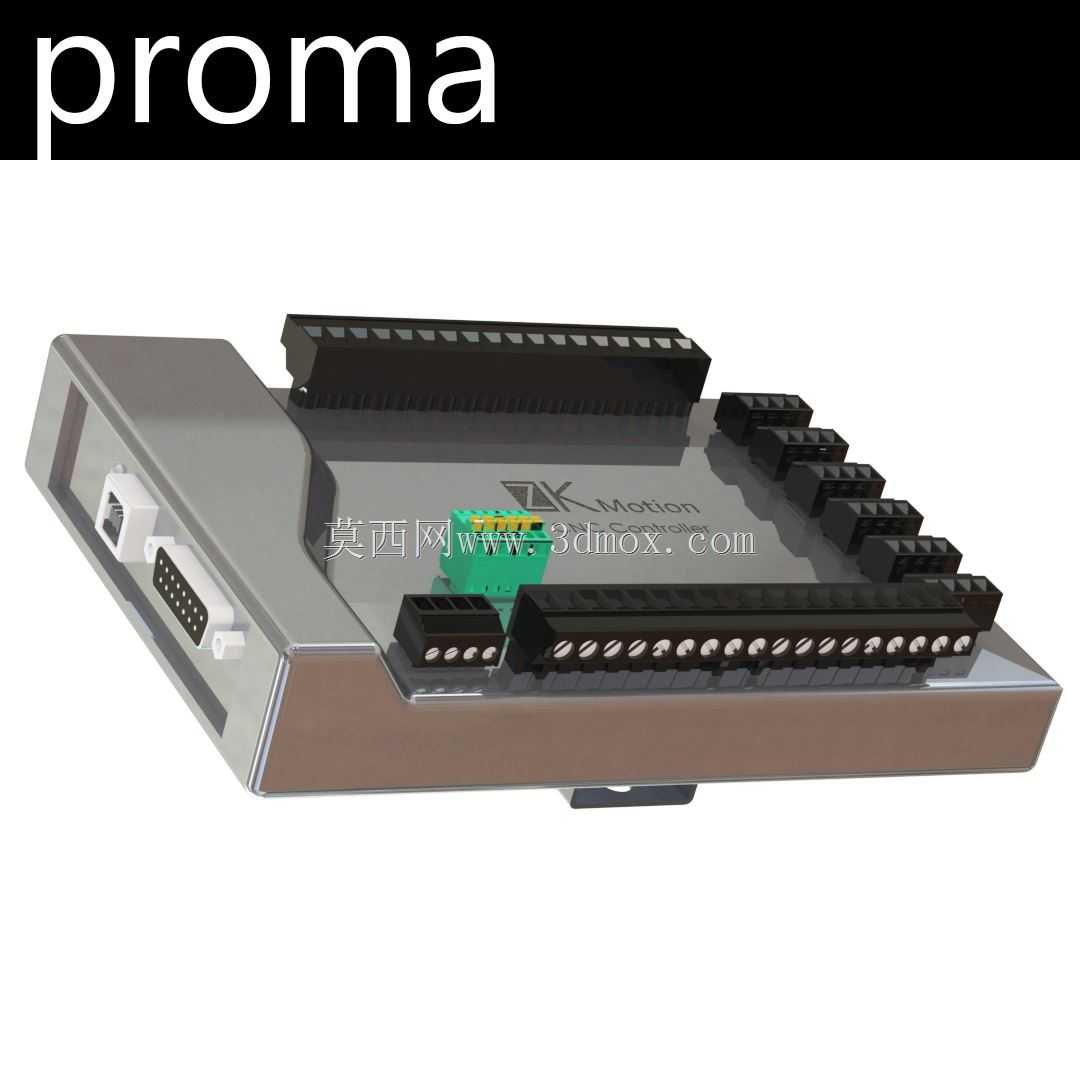

　　在小型数控铣床、桌面级雕刻机、DIY数控车床以及多轴自动化点位设备的电控搭建场景里，这款六轴数控控制板是替代传统并口Mach控制卡的核心部件，很多做小型数控设备改造、非标专机开发的工程师，在搭建电控系统时都会优先考虑这类集成度高的控制方案，不用再额外搭配多块隔离板、脉冲分配板，能大幅压缩电控柜的内部安装空间。从实际使用的工况来看，这类控制板常被安装在机床操作侧的电控仓内，靠近驱动单元的位置，缩短脉冲信号的传输路径，减少强电回路对弱信号的干扰，板体的安装孔位按照标准工控板的间距设计，适配常见的DIN导轨安装支架或者直接螺丝固定的绝缘安装板，边缘预留的接插件全部采用带锁扣的端子排，设备运行过程中出现振动也不会出现接线松脱的问题，这点比早年的插针式接线方案可靠性高很多。

　　功能层面，这款控制板完全适配全系列Mach3控制版本，不需要额外安装专用的USB驱动程序，接入Windows系统的工控机就能直接识别通讯，USB链路全程做了磁耦隔离设计，和早年普通控制卡用光耦做输入隔离的方案不同，磁耦隔离的传输延迟更低，脉冲计数的准确性更高，哪怕车间里有变频器、伺服驱动器这类强干扰源，也不会出现脉冲丢失、轴走位偏移的问题。板载的处理核心采用双核架构，单核心最高运行频率能到204MHz，单芯片的处理能力比早年的单核控制卡强不少，四轴联动时最高输出脉冲频率能稳定到1500KHz，六轴联动插补时输出频率也能达到800KHz，完全能匹配伺服驱动器或者Step7步进驱动器的响应速度，运动控制缓冲区的大小可根据加工轨迹的复杂程度调整，哪怕运行长线段的连续插补代码，或者计算机后台运行其他程序出现负载波动，也能保证插补周期稳定，不会出现加工停顿、刀痕突变的问题，周期插补参数支持自定义调节，能适配不同惯量的传动机构，不管是丝杆传动的小型机床，还是同步带传动的点位移栽设备，都能匹配到合适的脉冲输出节奏。

　　板载的IO端口设计完全贴合小型数控设备的实际接线需求，一共设置了16个输入端口，端口接线逻辑做了简化，不需要额外搭配外部上拉或者下拉电阻，直接连接物理限位开关、原点开关、对刀仪信号就能正常工作，每个输入通道都做了信号指示，调试的时候不用拿万用表逐点测电平，看对应的指示灯亮灭就能判断信号是否正常触发，能省不少现场调试的时间。输出端口一共配置了8路，每路能直接驱动最大170mA的直流负载，常见的小型中间继电器、主轴启停电磁阀、冷却泵控制继电器都可以直接驱动，不用额外加中间放大板。PWM输出通道的频率和占空比支持0-1000范围连续调节，能直接匹配变频主轴的转速控制需求，在Mach3的操作界面上可以实时显示主轴的实际运行速度，转速反馈的延迟很低，对刀、加工过程中调整转速的响应很及时。板载的NVRAM存储空间能保存6个轴的坐标参数，设备意外断电重启后不需要重新回原点找坐标，能减少意外断电后的工件报废概率。

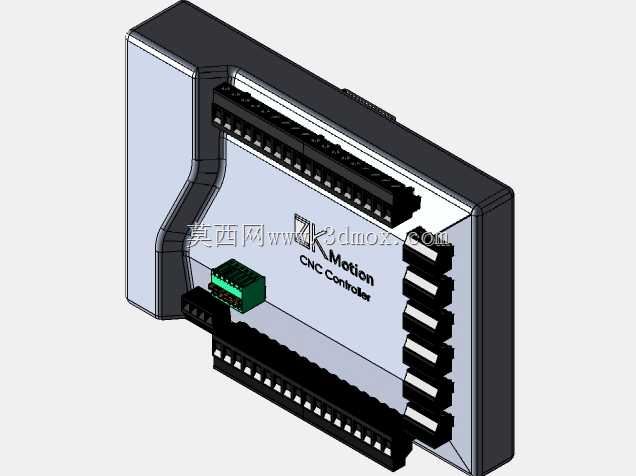

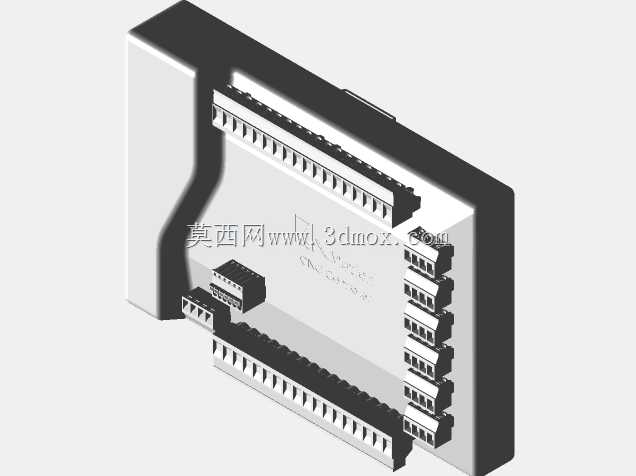

　　板卡的PCB布局做了分区设计，强电驱动回路和弱电信号回路分开排布，高压区域和信号区域之间做了隔离槽，减少板载线路之间的串扰，接插件全部排布在板卡的外侧边缘，接线的时候不用在板卡上方绕线，后期维护更换板卡的时候，只需要拔掉外侧的端子就能拆下，不用逐根拆线。配套的手持单元接口支持6轴手轮接入，手轮支持X1、X10、X100三档倍率调节，还集成了专门的急停信号通道，手轮上的LED指示灯能直接反馈机床的运行状态，对刀、手动移轴的时候操作很顺手。从安装边界来看，板卡的整体厚度控制在20mm以内，接插件突出板体的高度不超过15mm，哪怕是安装在空间狭小的桌面级机床电控仓里，也不会和其他驱动模块、电源模块出现安装干涉，板体边缘做了圆角处理，安装的时候不会划伤接线的绝缘层，所有焊盘都做了沉金处理，长期在车间多粉尘、温湿度波动的环境下使用，也不会出现接插件氧化接触不良的问题。
