集成PCB与电池的一体式智能手环结构

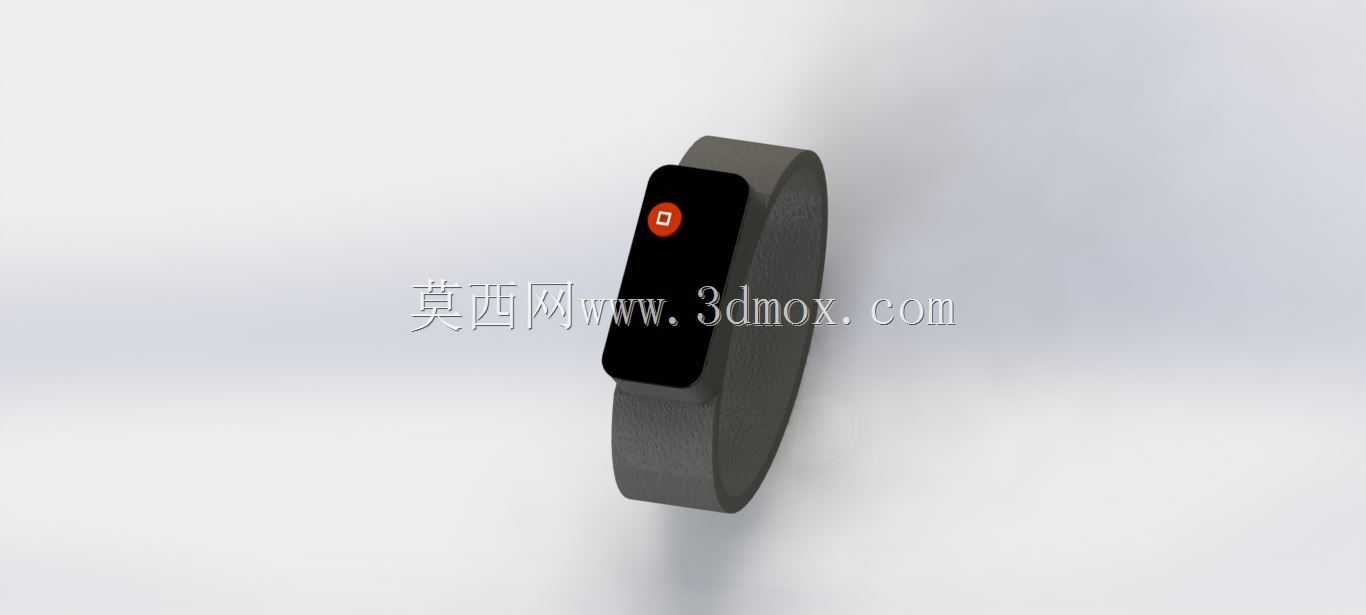

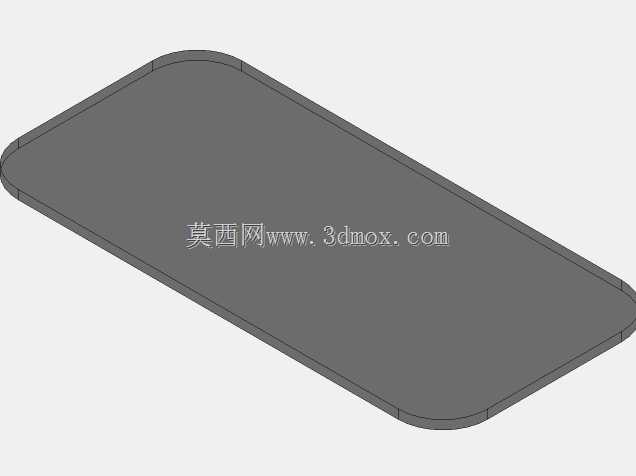

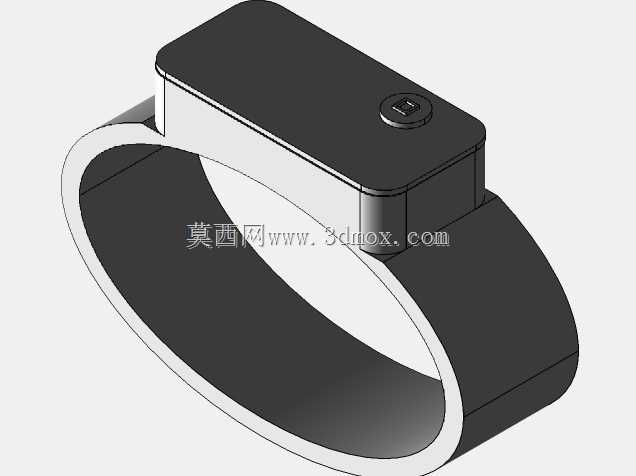

　　这款可穿戴智能设备的结构设计，核心围绕日常佩戴的人体工学适配与内部元器件的紧凑集成展开，先从佩戴端的实际约束说起，腕带部分采用类橡胶柔性材质建模，曲面弧度完全贴合成年人手腕的平均曲率，腕带闭合后的内圈直径预留了常规佩戴的松紧余量，不会出现卡压腕骨或者滑动松脱的问题，表体与腕带的衔接处做了平滑过渡处理，没有突兀的棱角，避免日常活动中剐蹭衣物或者皮肤。表盖部分选用玻璃材质的建模参数，透光率参数匹配常规智能穿戴设备的显示需求，表面做了微弧处理，既保证触控操作的顺滑度，也能降低日常使用中的光线反射干扰。

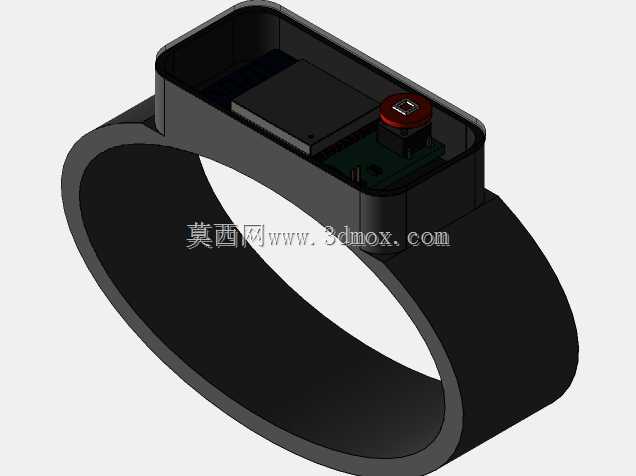

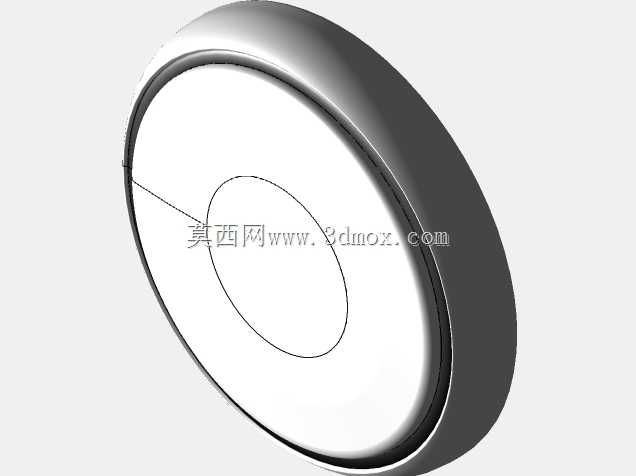

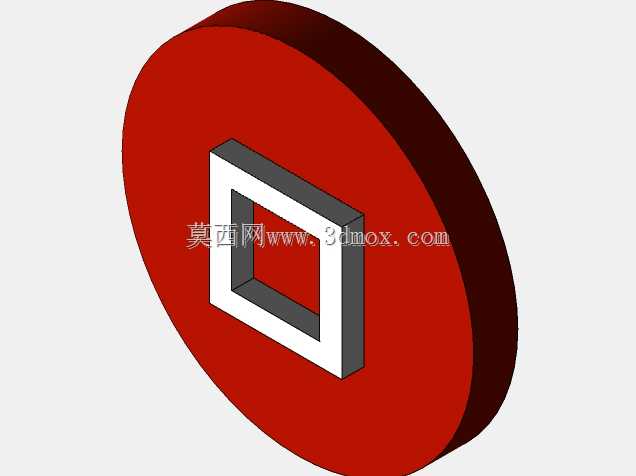

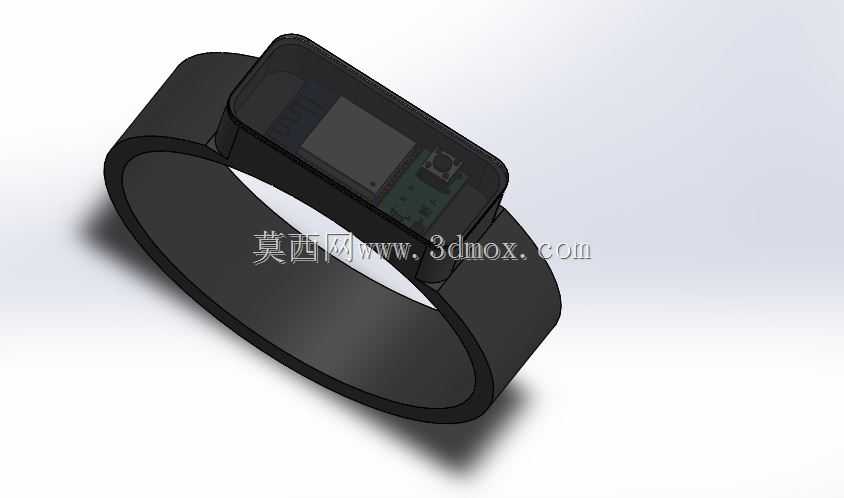

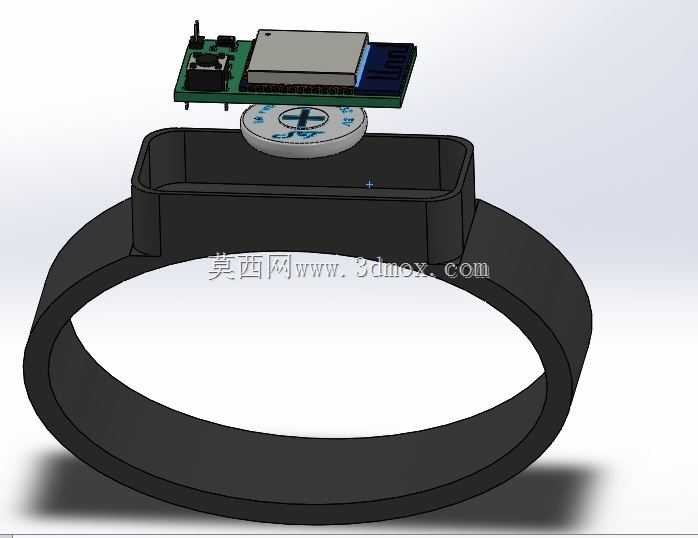

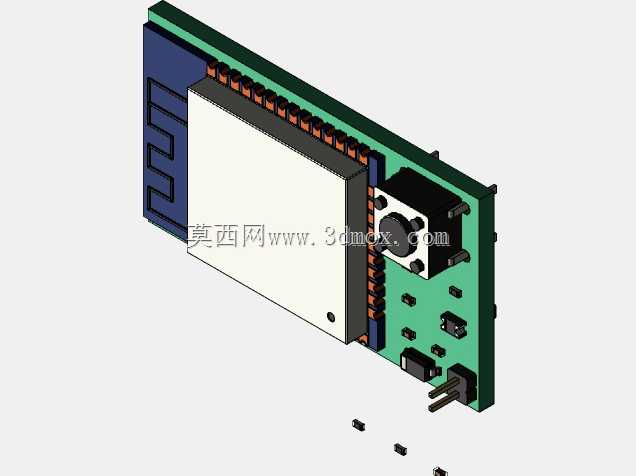

　　内部结构的集成是这款设计的重点，PCB板采用异形裁切适配表体内部的狭长空间，所有元器件的排布避开了电池的安装位，CR2032规格的纽扣电池预留了独立的安装仓，仓体周边做了限位筋结构，不需要额外粘接就能固定电池位置，同时预留了电池更换的拆卸间隙，不需要破坏整体结构就能完成供电模块的更换。功能层面，表体正面的触控区域对应内部PCB上的传感模块，红色状态提示灯的位置做了导光结构设计，光线不会在表盖内部形成漫反射影响显示效果，内部走线的槽位沿着表体内壁排布，避开了结构受力的薄弱位置，避免腕带反复弯折时拉扯到内部线路。

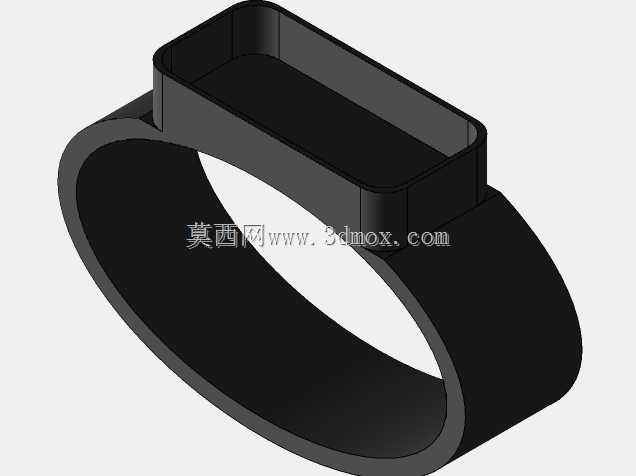

　　从实际应用场景来看，这款结构可以直接适配基础款健康监测智能手环的开发需求，整体外形尺寸控制在常规穿戴设备的接受范围内，表体厚度不会超过普通机械表的表壳厚度，佩戴时不会出现卡袖口的问题。安装边界上，表体与腕带的连接采用嵌入式卡扣结构，卡扣的配合公差预留了0.1mm的安装间隙，组装时不需要额外工具就能完成腕带与表体的拼接，拆卸更换腕带也只需要按压卡扣解锁位即可。结构设计阶段特意做了壁厚的均匀化处理，表体外壳的壁厚保持在1.2mm，既满足日常佩戴的抗冲击强度要求，也不会因为壁厚过大增加整体重量，整机重量控制在20g以内，长时间佩戴不会有明显的负重感。

　　PCB板的固定采用四周定位柱加底部支撑筋的结构，定位柱的高度刚好让PCB板与电池仓上盖保持0.3mm的间隙，避免元器件直接接触电池表面造成短路风险，表盖与表壳的配合处预留了防水胶圈的安装槽，槽体深度与宽度匹配常规穿戴设备的O型密封圈尺寸，可以满足日常洗手、淋雨场景下的防水需求。腕带部分的材质建模考虑了柔性形变的特性，弯折角度可以适配不同粗细的手腕，腕带末端的扣位预留了多档调节孔，调节范围覆盖14cm到20cm的腕围，满足绝大多数成年用户的佩戴需求。内部的电池仓与PCB仓之间做了隔离筋结构，即使电池出现漏液情况也不会直接腐蚀PCB板上的元器件，提升了设备的使用可靠性。表体侧面没有设置突出的实体按键，所有操作都通过正面的触控区域完成，进一步提升了整体结构的密封性，也减少了外部按键进灰、进水的故障点。从结构建模的细节来看，所有的转角位置都做了R0.5以上的圆角处理，避免应力集中导致的结构开裂，尤其是腕带与表体衔接的位置，反复弯折的区域特意做了加厚处理，提升弯折疲劳寿命，按照日常佩戴的弯折频率计算，这个位置的结构寿命可以满足两年以上的使用需求。
