在无线电能传输领域,平面螺旋结构的耦合线圈一直是近场磁耦合方案里的核心执行部件,这类结构不需要复杂的三维绕制工装,依托平面铺展的绕组就能形成均匀的近场耦合区域,在中小功率无线供电、非接触式信号与能量同步传输场景里应用十分广泛。这套阿基米德螺旋支架的设计,核心是为平面螺旋绕组提供稳定的结构支撑,同时匹配立式安装的使用需求,避免绕组在长期使用过程中出现形变、位移,导致耦合系数偏移设计值的问题。
从实际应用场景来看,这类螺旋线圈支架常被用在桌面级无线供电工位、小型非接触式充电平台、近场射频测试工装里,区别于传统绕制在磁芯上的变压器绕组,平面阿基米德螺旋的耦合间隙更大,对安装对位的公差容忍度更高,不需要像传统变压器那样做到磁路完全闭合,就能实现稳定的能量传输。设计时首先要考虑的是绕组的固定边界:整个螺旋绕组采用平面铺展的排布方式,每一圈绕组之间预留固定的间距,避免相邻绕组出现绝缘层磨损导致的匝间短路,支架的承托面需要完全贴合绕组的平面度要求,不能出现局部凸起压迫绕组绝缘层的情况。

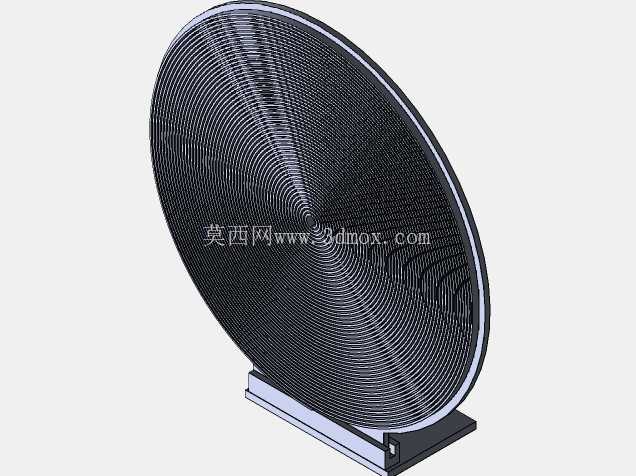

支架底部采用了分体式的支撑座结构,两个支撑脚对称分布在圆形盘面的下方,支撑脚的安装面做了平整处理,可以直接通过螺栓或者粘接的方式固定在设备壳体、安装基板上,安装边界的设计充分考虑了立式安装的稳定性,支撑脚的延伸长度经过重心校核,确保整个盘面垂直放置时不会出现倾覆问题。圆形盘面的边缘做了限位凸台,凸台的高度刚好匹配绕组的整体厚度,绕组铺放完成后可以通过灌封或者压圈的方式固定在凸台围成的区域内,不需要额外设计复杂的卡扣结构,就能限制绕组的径向位移。

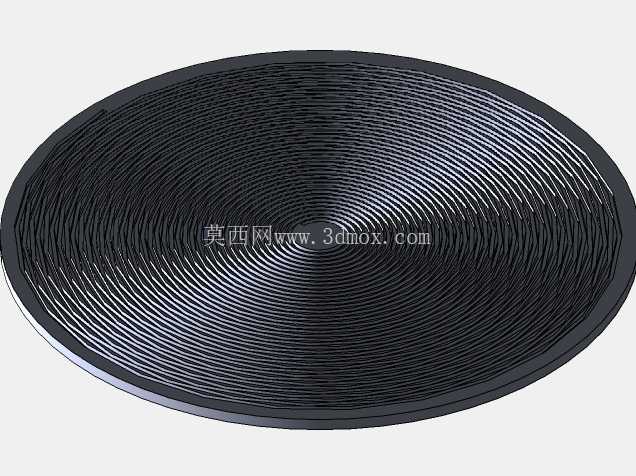

从功能特性上看,这套支架承托的阿基米德螺旋绕组,在工作时会在盘面垂直方向形成均匀的交变磁场,当接收端线圈处于这个磁场范围内时,就能通过电磁感应实现能量的非接触传输。绕组的转弯数、线径、匝间距都是经过耦合效率仿真确定的参数,5mm的线径可以承载足够的工作电流,满足中小功率传输的载流要求,1mm的匝间距既保证了绕组之间的绝缘安全距离,也尽可能提升了单位面积内的绕组匝数,提升耦合系数。整个线圈的有效直径控制在182mm左右,这个尺寸可以覆盖常规小型电子设备的接收端尺寸,在10-20mm的传输间隙下依然能保持稳定的传输效率。
设计过程中还充分考虑了生产加工的便利性,整个支架主体采用平板式的结构设计,没有复杂的倒扣或者薄壁深筋结构,不管是采用3D打印打样验证,还是采用注塑工艺批量生产,都能做到较低的加工难度,支撑脚与盘面的连接位置做了圆角过渡,避免应力集中导致的结构断裂,在长期承受绕组重量、以及设备移动过程中的振动冲击时,能保持足够的结构强度。另外,支架的盘面没有采用全封闭的实体结构,而是预留了绕组走线的出线槽,绕组的两个引出端可以通过出线槽直接连接到后端的驱动电路上,不需要额外在支架上开孔走飞线,让整个线圈组件的装配更加规整,也避免了飞线在交变磁场中受到干扰、或者出现绝缘磨损的隐患。
在实际选型使用时,需要注意这套支架适配的是平面阿基米德螺旋绕组的安装需求,安装时要保证盘面的垂直度,避免盘面倾斜导致耦合区域偏移,支撑脚的固定需要保证足够的连接强度,避免在设备运输、使用过程中出现松动。如果应用在功率较大的传输场景下,可以在支架盘面与绕组之间增加一层铁氧体磁片,用来约束磁场的传播方向,提升耦合效率,同时减少交变磁场对后方电路的电磁干扰,支架的盘面厚度预留了足够的磁片安装空间,不需要额外修改结构就能兼容磁片的加装。
