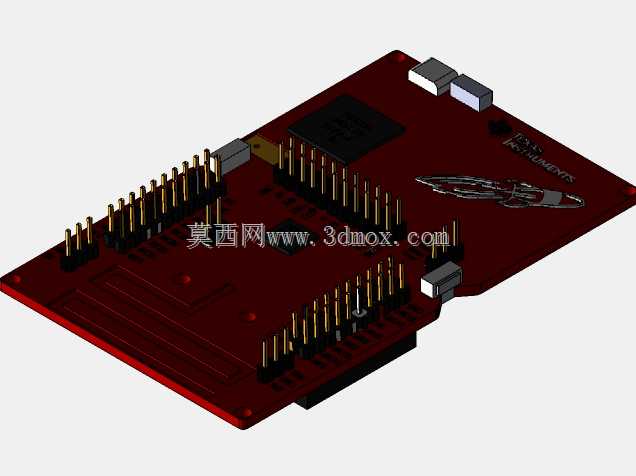

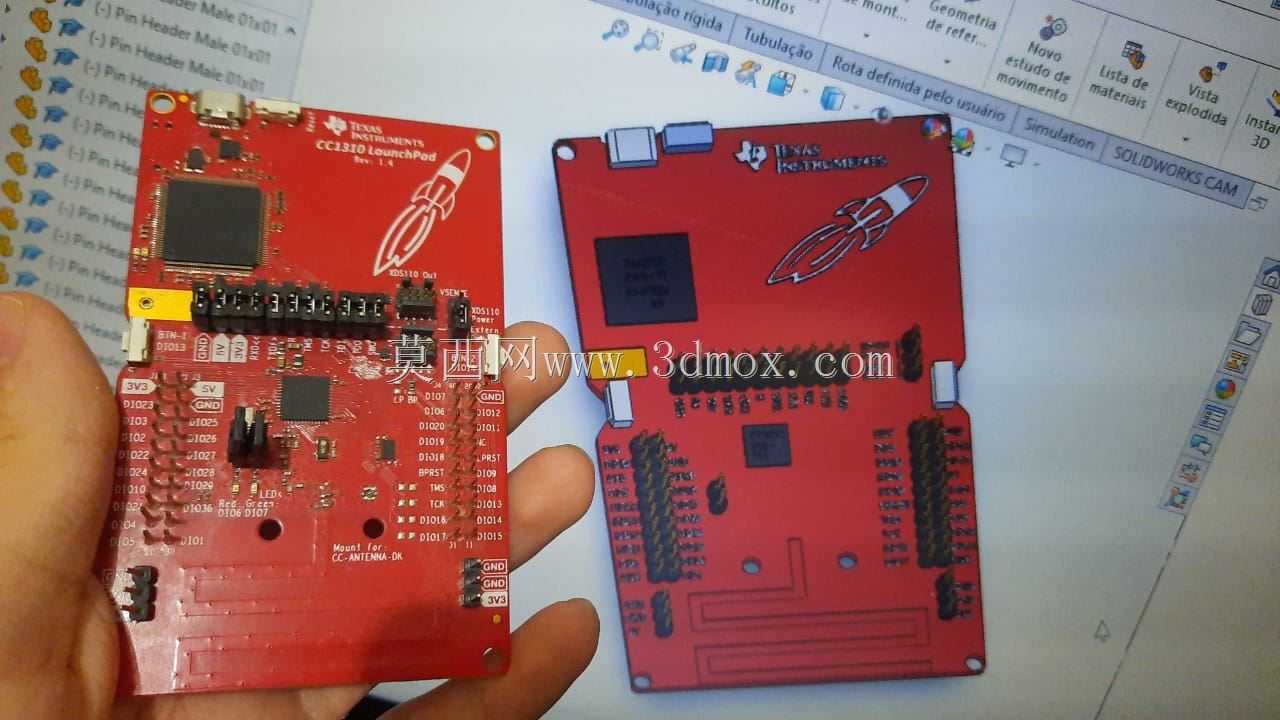

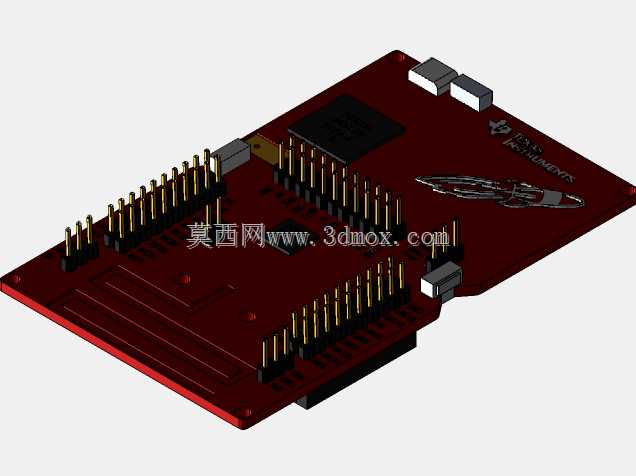

CC1310无线射频发射电路板结构设计

在低功耗无线传感网络、工业现场数据采集、智能楼宇环境监测这类场景里，射频发射板是终端节点的核心硬件载体，CC1310作为Sub-1G频段的无线MCU，凭借远距离传输、低休眠功耗的特性，常被用在抄表系统、户外资产定位、农业墒情监测这类需要长续航、广覆盖的终端设备上。这块发射板的结构设计完全围绕硬件功能落地，板体采用标准FR-4基材，红色阻焊层覆盖全板，所有引脚排针采用直插式镀金排针，沿板边两侧对称排布，排针高度统一控制在标准2.54mm间距规格，既满足与核心底板的直插对接需求，也预留了足够的焊接操作空间，避免相邻引脚焊盘连锡的工艺问题。板载核心芯片区域做了局部铺铜处理，既保证射频信号的阻抗连续，也能在结构上增强芯片焊接区域的板体强度，避免插拔排针时板体受力变形导致芯片虚焊。板体四角预留了标准安装孔位，孔位边缘做了非金属化处理，可配合M2规格的铜柱完成与外壳或者底板的固定，安装孔到板边的距离严格控制在3mm以上，避免安装时板边出现应力开裂。板上的贴片元件排布遵循射频走线优先的原则，射频匹配电路全部布置在芯片射频引脚的最短路径上，外围的去耦电容紧贴芯片电源引脚布置，最大化降低电源纹波对射频发射性能的影响。接口部分除了两侧的排针，还预留了调试接口的焊盘位置，可根据实际项目需求选择焊接贴片或者直插式调试座，不会和周边元件产生结构干涉。整个板体的外形轮廓做了圆角处理，圆角半径2mm，既避免生产过程中板边毛刺划手，也能在装入注塑外壳时顺利对位，不会出现卡滞。从结构适配性来看，这块板可以直接兼容市面上主流的CC1310开发板外壳，安装边界完全匹配通用外壳的内部卡槽尺寸，不需要额外做结构修改就能完成整机组装，排针伸出板体的高度经过测算，装入外壳后排针顶端与外壳接口开孔的间隙控制在0.5mm，既可以顺利对接外接排线，也不会因为间隙过大导致灰尘进入壳体内部。在实际项目应用中，这块发射板可以直接作为核心通信模块嵌入到各类传感终端里，不需要额外做射频电路的重新设计，结构上的通用化设计能大幅缩短终端产品的开发周期，减少结构开模的调整成本。
