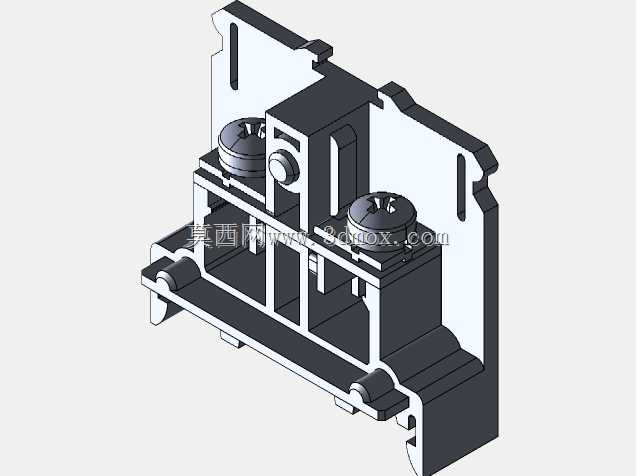

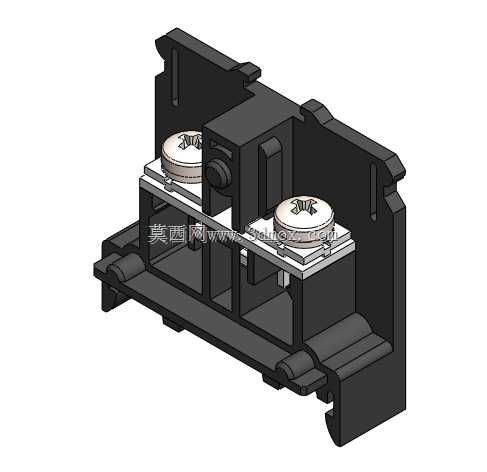

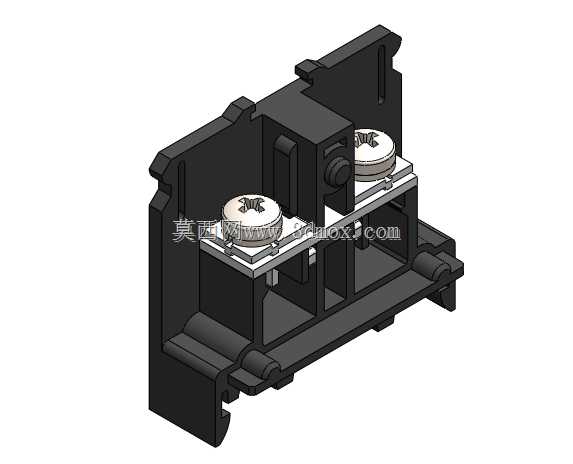

导轨式螺钉压接接线端子单元结构

项目分类:手枪 发布时间:2025-02-02 ID:916387
  • 导轨式螺钉压接接线端子单元结构
  • 导轨式螺钉压接接线端子单元结构
  • 导轨式螺钉压接接线端子单元结构
  • 导轨式螺钉压接接线端子单元结构

  在低压配电盘、工业控制柜内部的布线场景里,这类卡装式接线端子是承担导线接续、分线功能的核心基础元件,日常设备运维、产线电气改造时,电工最先接触的往往就是成排排布在安装导轨上的这类端子单元。不同于大电流母排的硬连接方式,这类端子针对1.5-6平方毫米的多股、单股铜芯导线设计,依靠顶部的一字槽螺钉压接结构,把剥去绝缘层的导线端部牢牢压在导电件的容线槽内,不需要额外压接冷压端子也能实现可靠的电气连接,压接螺钉自带防松脱的垫圈结构,即使设备运行存在持续振动,也不会出现导线松脱、接触电阻变大的问题。

  从结构设计逻辑来看,整个端子的壳体采用阻燃级工程塑料注塑成型,相邻接线位之间设置了凸起的隔筋,把两个导电件完全隔离开,避免金属碎屑、灰尘堆积造成的极间短路,壳体两侧设计了和标准DIN导轨匹配的卡扣结构,安装时只需要把端子下侧的卡脚卡在导轨边缘,按压上端就能牢牢卡装在导轨上,拆卸时用一字螺丝刀撬动下端的解锁卡扣就能快速取下,不需要额外的固定螺丝,成排拼装时相邻端子的侧面设置了定位凸台和凹槽,拼装后不会出现错位、歪斜的情况,整排端子安装完成后端面齐平,布线时的走线空间规整统一。导电部分采用高导电率的铜合金冲压成型,表面做镀锡处理,既降低接触电阻减少通电时的温升,也能避免长期使用出现氧化锈蚀的问题,螺钉压接位置的导电件设计了向上翻起的压线舌,导线插入后拧动螺钉,螺钉端部会把导线压在压线舌和壳体的限位槽之间,不会出现导线被螺钉顶偏、压接不牢的问题,同时每个接线位的正面都预留了标记号的插槽,可以插入打印好线号的标识条,后期查线、维护时能快速对应回路。

  从安装边界尺寸来看,单个端子单元的宽度适配标准导轨安装的节距,在柜内排布时每一位端子占用的导轨长度统一,深度方向不会超出柜内布线的安全距离,接线完成后导线的弯曲半径不会和柜内其他元件产生干涉,壳体的上下两端都设计了导线导入的喇叭口,即使是多股软线剥线后出现散丝,也能顺利插入接线孔,不需要反复整理线芯。实际使用中这类端子往往成组拼装在控制柜的进线侧、出线侧,或者PLC模块的外围接线端,承担电源进线分配、传感器信号转接、执行器供电接线的功能,相比直接把导线拧在一起的接线方式,这种端子的连接点接触压力稳定,长期通电的温升控制在安全范围内,即使出现回路过载的情况,阻燃壳体也不会出现明火蔓延的问题,同时后期更换回路、调整接线时,只需要松开对应位置的压接螺钉就能操作,不会影响相邻回路的正常接线。

  设计这类端子的三维结构时,需要重点验证卡扣和导轨的配合过盈量,过盈量太大安装时需要的按压力过大,现场施工效率低,过盈量太小则卡装不牢,设备运输过程中容易出现端子从导轨上脱落的问题;同时隔筋的厚度要满足电气间隙的要求,不同电压等级的回路使用时,极间的爬电距离要符合低压电器的安全规范,压线螺钉的行程要匹配对应线径的导线直径,保证最细线径压接时不会压不牢,最粗线径插入时螺钉不会顶到壳体底部造成开裂。
