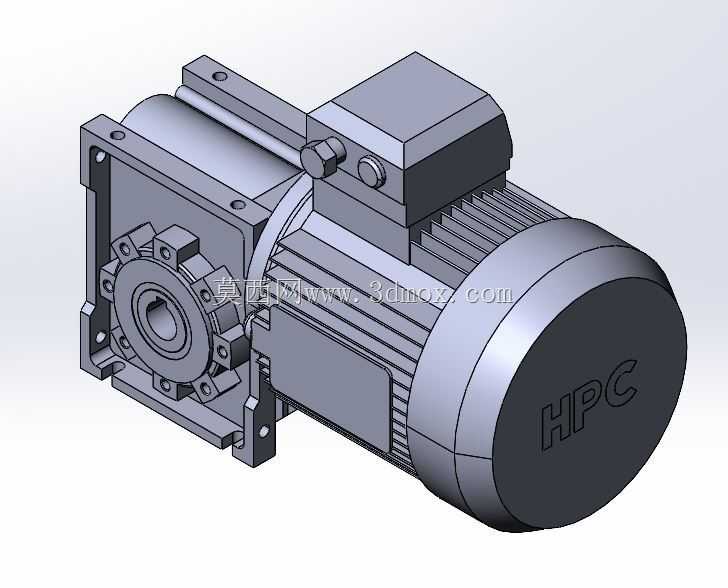

斜齿轮蜗轮蜗杆减速传动电机结构

　　这款集成式齿轮传动电机，是工业传动场景里应用极广的动力单元，常被用在自动化输送线、包装机械辊筒驱动、小型仓储设备的动力输入、食品加工生产线的传动节点上，替代传统分体式电机加联轴器加减速器的组合方案，能大幅缩减设备动力段的安装空间，减少传动链上的同轴度误差累积。从结构设计逻辑来看，这款产品把异步电机主体和准双曲面齿轮减速腔做了一体化集成，电机端的散热筋沿轴向均匀排布，对应连续运行工况下的热交换需求，即使在S1连续工作制下长时间带载运行，壳体表面的散热面积也能保证绕组温升控制在绝缘等级允许的范围内，不需要额外加装外置散热风机，降低了整机的故障点。

　　输出端采用法兰式安装结构，安装止口的尺寸公差按照H7级精度设计，对接设备端的安装孔位采用对称分布的通孔设计，既可以适配卧式安装的设备机架，也能通过转接法兰实现立式安装，输出轴为空心轴带键槽结构，可直接套接在设备的主动轴上，不需要额外加装联轴器，能消除联轴器传动带来的回程间隙，提升传动精度。设计阶段优先考虑了现场安装的容错性，接线盒设置在电机壳体的顶部位置，接线腔的进线口采用防水格兰头结构，不管是水平方向进线还是垂直方向进线都能适配，现场布线时不需要额外调整电机的安装角度，接线端子排的间距满足电气安全间隙要求，即使是多尘或者有少量溅水的车间环境，也能保证接线部分的绝缘可靠性。

　　减速腔部分的齿轮采用斜齿搭配蜗轮蜗杆的组合传动结构，高速级斜齿轮负责承接电机输出的高转速，通过斜齿的大重合度特性降低传动噪音，低速级蜗轮蜗杆结构实现大减速比的动力输出，同时具备反向自锁特性，在提升机、倾斜输送这类需要防止负载倒转的场景下，不需要额外加装制动装置就能实现停机锁止，简化了设备的安全结构设计。整机的外形轮廓做了圆弧过渡处理，没有突出的尖锐棱角，在设备内部安装时不会干涉周边的管线排布，壳体的合箱面采用止口加密封胶条的结构，能防止车间内的粉尘、切削液进入腔体内部，轴承位置采用双唇形密封圈，避免长期运行后润滑油渗漏污染车间环境。

　　从安装边界来看，电机尾部的风罩直径小于电机壳体的最大外径，安装时尾部预留的散热空间只需要大于风罩直径10毫米即可，不需要预留过大的检修空间，输出端法兰的连接孔位采用跨中分布，安装时可以根据设备的走线方向调整四个安装角度，适配不同设备的布局需求。在实际选型应用中，这款传动电机可以根据负载的转速需求匹配不同的减速比，输出扭矩覆盖常用的中小功率传动区间，不需要对原有设备的安装机架做大规模改造就能直接替换传统的分体传动方案，传动效率比普通蜗轮蜗杆减速器更高，长期运行的能耗更低。齿轮腔的注油孔和放油孔分别设置在腔体的顶部和底部位置，日常维护时不需要拆装机件就能完成润滑油的更换，轴承采用免维护深沟球轴承搭配圆锥滚子轴承的组合，输出端的圆锥滚子轴承能承受较大的径向载荷和轴向载荷，适配皮带轮、链轮这类有径向力的输出连接场景，不会因为长期受径向力出现轴承过早损坏的问题。
