12V直流电机调速控制板结构设计

　　这款调速控制板主要面向小型低压直流驱动场景设计，核心适配12V2A规格的直流有刷电机，最典型的应用场景是小型游乐卡丁车的行进速度控制，也可迁移至小型传送带、桌面实验转台、低压直流驱动的小型工装进给机构等场景，用来替代传统的串阻调速方案，降低调速过程中的无效功耗。板载核心驱动回路采用集成式直流电机驱动方案，搭配板侧直装的电位器作为速度给定元件，电位器采用带螺纹轴的安装结构，可直接穿过设备面板用螺母锁紧固定，不需要额外设计转接支架，操作人员旋转电位器旋钮即可改变驱动回路的输出占空比，实现电机输出转速的线性调节，调速全程无明显卡顿区间，低速段输出扭矩不会出现大幅跌落，能满足小型载具平稳起步、匀速行进的控制需求。

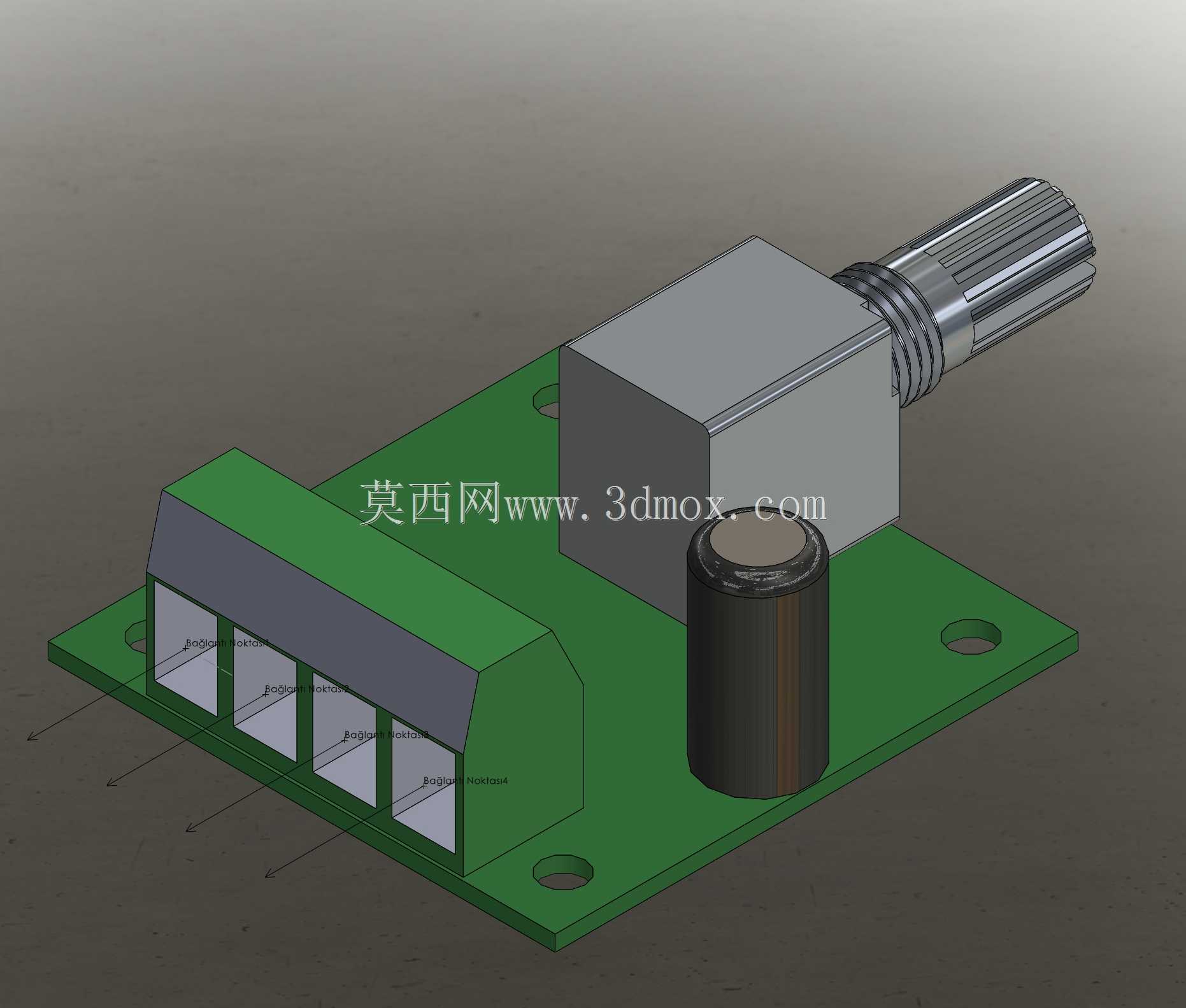

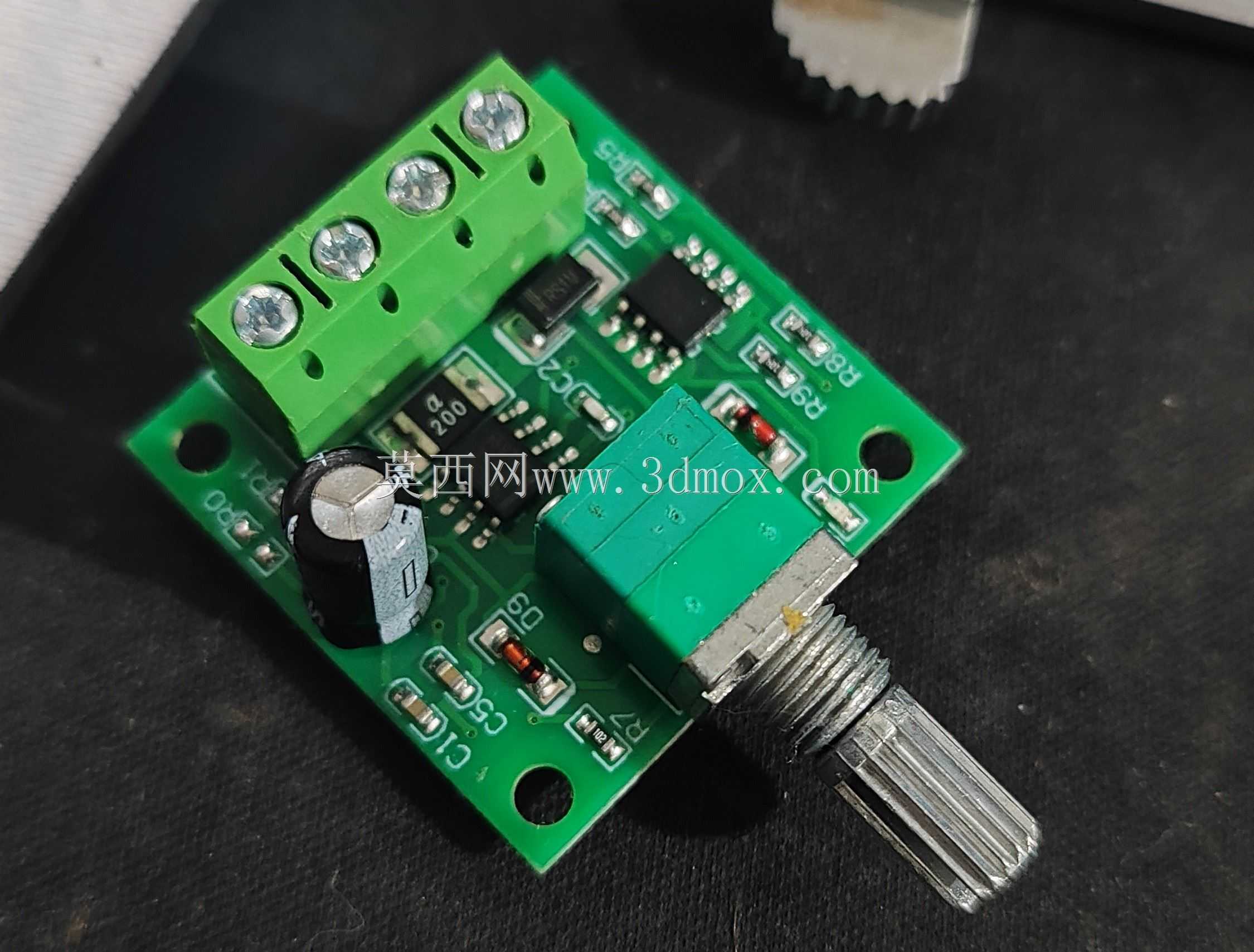

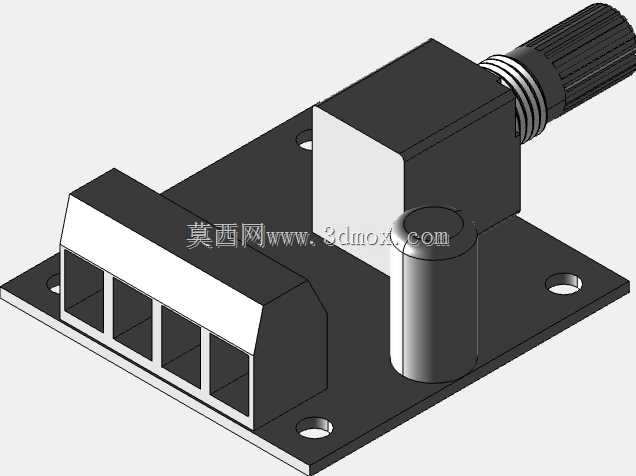

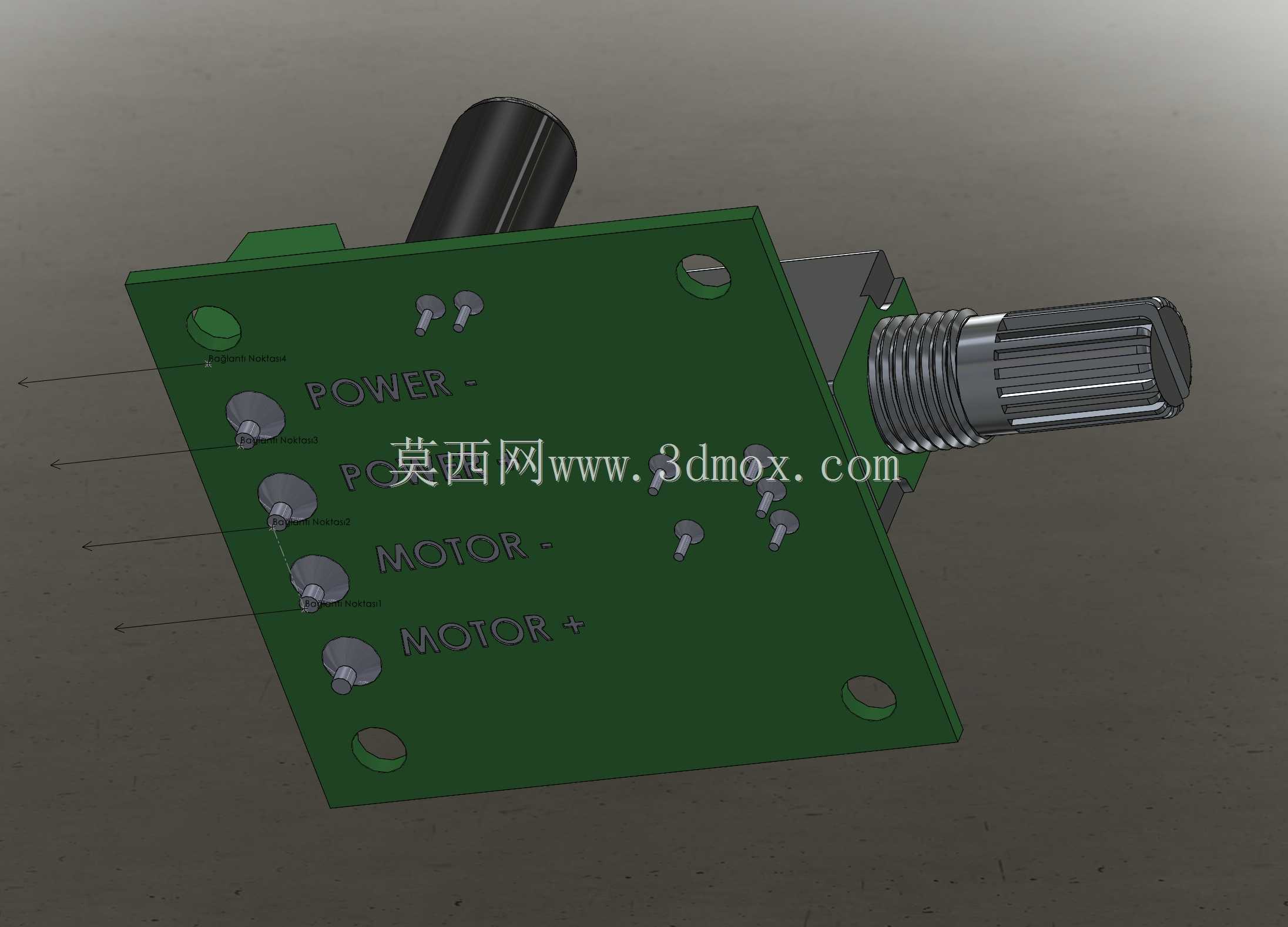

　　PCB板采用FR-4环氧玻纤基材，整体外形为矩形结构，四个角位预留了标准圆形安装孔，安装孔位做了金属化包边处理，可直接用M3规格螺丝穿过孔位固定在设备的绝缘安装位上，安装孔中心距经过适配，既可以固定在卡丁车的操控台内侧预留位，也能适配小型实验设备的电控仓安装空间，不会和周边的接线端子、电池仓结构产生干涉。板上的功率回路与信号回路做了分区布局，大电流走线段做了加宽覆铜处理，降低大电流工况下的线路压降，输入输出接线端采用绿色栅栏式接线端子，端子的螺丝压线结构能牢牢固定16-22AWG规格的多股铜芯线，车辆行进过程中的持续振动不会导致接线松脱，端子旁的板面丝印清晰标注了电源正负极、电机输出端的接线定义，现场接线时不需要额外查阅图纸就能完成接线操作，能减少现场装调的接线错误率。

　　板载的电解电容布置在电源输入侧，用来吸收电源端的尖峰电压，避免电机启停、换向过程中的反向电动势击穿驱动芯片，电容旁预留的贴片元件位可根据实际使用场景补装阻容元件，适配不同长度的电机引线带来的阻抗变化。电位器的安装位做了局部补强处理，反复旋转旋钮调节转速的过程中，不会因为外力作用导致电位器引脚脱焊，提升长期使用的结构可靠性。设计过程中针对安装开孔的公差做了适配调整，安装孔的开孔尺寸预留了0.5mm的正公差，即使安装面板的开孔位置存在小幅加工误差，也能顺利完成板件的固定，不需要现场对安装孔进行二次扩孔加工。

　　板上的所有贴片元件都采用回流焊工艺的标准封装尺寸，后续批量生产时可直接走SMT贴片流程，不需要额外定制特殊封装的元件，能有效控制生产加工成本。驱动芯片的布置位置避开了电位器和接线端子的发热区域，长时间满负载运行时，芯片产生的热量可通过PCB板的覆铜层均匀散出，不需要额外加装散热片就能满足2A持续电流的散热需求，能缩小整体板件的占用空间，适配安装空间局促的小型电控仓场景。接线端子的高度与电位器本体、电解电容的高度做了匹配，整板的最高元件高度不超过18mm，安装时不需要预留过高的竖向空间，可直接嵌入到薄型操控台的夹层内。板边做了圆角处理，安装过程中不会划伤操作人员的手部，也不会刮破周边的导线绝缘层，降低安装过程中的安全隐患。针对卡丁车这类户外使用场景，板件的焊盘都做了加厚镀锡处理，能抵御一定程度的潮湿空气侵蚀，延长户外使用的寿命，不会因为短时间的凝露导致焊盘氧化接触不良。
