外转子无刷直流动力组件结构设计

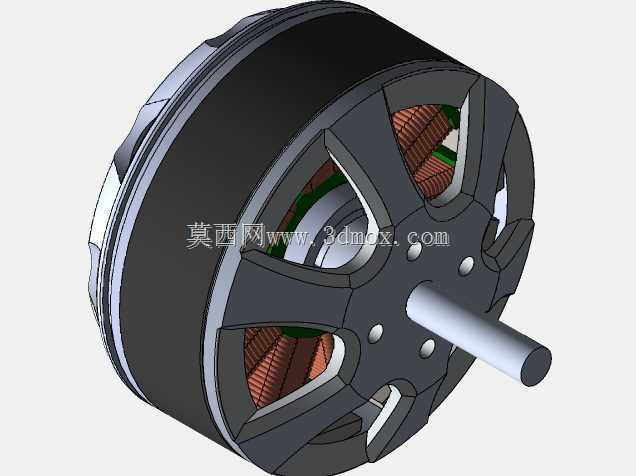

　　这款外转子结构的无刷直流动力组件，在小型动力驱动场景里的适配性相当广泛，从车载辅助散热单元、小型电动代步工具的驱动模块，到航模、小型工业传动工位的动力源都能覆盖，相比传统有刷电机，它没有碳刷磨损的接触损耗，运行过程中不会产生换向火花，长期连续运转的可靠性更高，维护周期也能大幅拉长。从结构设计逻辑来看，外转子的布局本身就自带扭矩输出优势，转子外壳直接套在定子总成外侧，绕组嵌放在定子铁芯的槽位内，磁钢均匀贴附在转子壳体内壁，气隙控制在合理的工程公差范围内，既保证磁路导通效率，又避免运转过程中定转子出现擦碰。

　　输出轴采用单端伸出的设计，轴径匹配常规的传动连接尺寸，轴肩位置做了定位台阶，安装时可以直接抵靠到端盖的轴承位，保证轴向定位精度，转子端盖上开了多组镂空窗口，一方面是为了减轻整体转动惯量，让动力响应速度更快，另一方面运转时可以带动气流穿过绕组缝隙，带走铜损和铁损产生的热量，避免长时间高负载运行出现绕组过热退磁的问题。做结构设计的时候，首先要考虑的是安装边界的适配性，定子基座的安装孔位采用圆周均布的设计，孔距符合小型动力组件的通用安装规范，不需要额外做转接法兰就能直接固定到设备的安装面上，转子外壳的外径尺寸控制在紧凑范围内，不会占用过多的设备内部空间，输出轴的伸出长度也做了冗余设计，既可以直接安装桨叶、同步带轮这类传动件，也可以根据实际需求加装联轴器连接后续负载。

　　从功能特性上看，这款动力组件的运转平顺性表现不错，转子做了整体动平衡校正，高转速运行时的振动幅度控制在很低的水平，不会因为振动传导影响配套设备的运行精度，绕组的绕线方式采用了集中绕组方案，槽满率控制在合理区间，既保证了足够的功率密度，也给生产装配留出了工艺余量，端盖位置的轴承选用了深沟球轴承，能同时承受径向负载和少量的轴向窜动，适配不同安装姿态下的使用需求。实际选型应用的时候，需要注意安装面的平面度公差，如果安装面翘曲度过大，会导致定子基座受力变形，间接影响轴承的同轴度，轻则增大运转噪音，重则会出现定转子扫膛的故障；接线端的出线位置做了防拉扯设计，布线时要预留足够的弯曲半径，避免线材在设备振动过程中出现断裂。

　　另外，这款动力组件的转子外壳采用了轻量化的金属材质，表面做了氧化处理，既有足够的结构强度保护内部磁钢和绕组，也能抵御日常使用中的轻微磕碰和腐蚀，端盖的镂空造型不是单纯的装饰设计，每一处开槽的位置都经过动平衡配重计算，不会因为开槽破坏转子的整体平衡精度，同时开槽的边缘做了倒角处理，避免装配过程中划伤线材或者操作人员。在车载场景应用时，这类无刷动力组件可以直接搭配电子调速器使用，根据主控信号调整输出转速，响应速度比传统有刷电机快很多，而且没有碳刷磨损产生的碳粉，不会对周边的电子元器件造成污染，适合在对洁净度有一定要求的车载电子舱内使用；在小型工业传动工位使用时，它的低振动特性可以保证传动工位的定位精度，不会因为电机振动导致工件传送出现偏移。设计过程中还特意考虑了装配工艺性，定子和端盖的配合采用过盈配合加定位销的方案，装配时不需要复杂的工装就能保证同轴度，转子磁钢的贴附位置做了定位卡槽，磁钢安装时不会出现错位，能保证每极磁通量的一致性，降低转矩波动。
