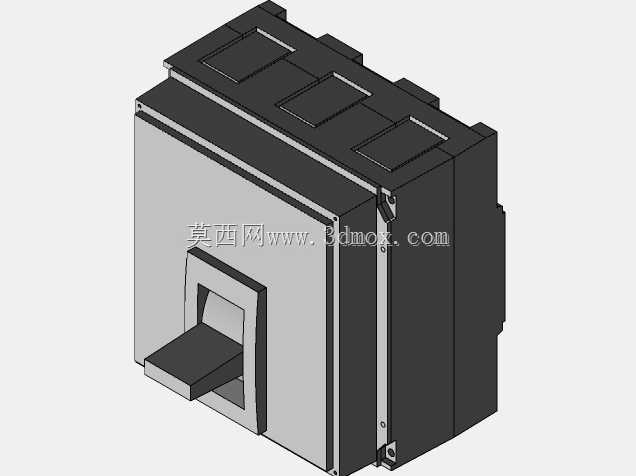

施耐德NS系列大电流塑壳断路器三维结构

　　在低压配电系统的终端与主进线回路设计中，630A到1600A区间的大电流塑壳断路器是承担过载、短路保护以及线路分合操作的核心元件，这类元件的三维建模精度直接影响到配电柜整体布局、母排走向设计以及安装干涉校验的准确性，施耐德NS系列该电流段的断路器，是工业厂房主进线、大容量设备配电回路、商业综合体低压配电室里应用占比极高的一款保护电器。从实际工程应用来看，这类断路器主要承担三相交流回路的故障分断任务，当回路中出现过载电流、短路电流时，其内部的脱扣机构会在极短时间内触发触头分离，切断故障电流，避免线路过热烧毁、电气火灾等事故发生，同时也支持带载情况下的手动分合操作，满足日常运维中的回路通断需求。

　　从产品的功能特性来看，该电流段的NS断路器采用模块化的结构设计，操作手柄位于正面居中位置，操作力经过机构优化，大电流规格下也能保证手动分合的顺畅度，不会出现操作卡滞的问题；外壳采用高强度的阻燃工程塑料材质，具备足够的机械强度与耐电弧性能，能够承受分断大电流时产生的电弧冲击与内部压力，避免外壳破裂引发的安全隐患；接线端子区域预留了足够的母排接入空间，适配不同规格的铜母排连接，满足大电流载流的接触面积要求，降低接线处的接触电阻与发热风险。

　　在三维建模的设计思路上，首先要严格匹配实物的安装边界尺寸，这类断路器的安装方式为螺钉固定式，背部的安装孔位间距、孔径都需要和实物保持一致，确保在做配电柜安装板布局时，能够直接调用模型完成孔位的定位标注，不需要二次核对尺寸；其次是外形的细节还原，包括正面操作手柄的行程位置、侧面的散热筋结构、顶部的灭弧室凸起轮廓，这些细节不仅是外观还原的需求，更是干涉校验的关键——比如在设计柜内母排走向时，断路器顶部的灭弧室高度直接决定了母排的最低安装高度，侧面的结构轮廓会影响相邻元件的安装间距，如果模型省略这些细节，很容易在实际装配时出现元件干涉、母排无法安装的问题。

　　从安装边界的角度来说，该系列断路器在柜内安装时，需要预留足够的安全间距：正面要预留操作手柄的活动空间，保证运维人员能够正常操作分合闸，不会被柜内其他部件阻挡；接线端要预留母排连接、螺栓紧固的操作空间，避免接线时工具无法伸入；背部与安装板之间要贴合平整，安装孔位的同轴度要保证，避免安装时出现螺钉无法对准、断路器受力不均的问题。另外，模型的分件逻辑也贴合实际产品的装配关系，外壳部分、操作机构部分、接线端子部分的结构边界清晰，在做方案演示、结构拆解展示时，可以直接对不同部件做分离展示，方便给施工、运维人员讲解产品的结构组成与安装要点。在做配电系统三维布局时，这类大电流断路器的模型精度直接影响整个柜体的设计效率，准确的外形尺寸与安装点位能够减少后期的设计变更，避免实际装配时出现尺寸不符的返工问题，尤其是在多回路并列安装的场景下，相邻断路器之间的间距、进出线母排的弯曲半径都需要依托精准的模型来做校验，保证每一处结构都符合电气安装规范的要求。
