工业控制用人机界面安装钣金柜体

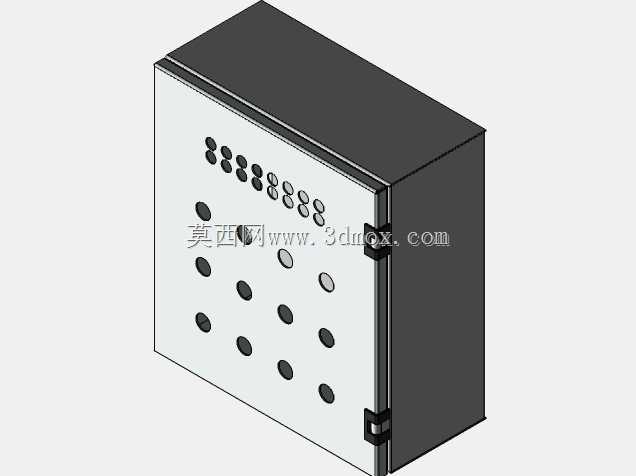

　　这款钣金柜体是面向工业现场PLC人机交互场景开发的安装承载结构，主要用于车间生产线、自动化设备工位、中小型配电控制节点的人机界面与配套低压电气元件集成安装，解决现场触控屏、操作按钮、状态指示灯的集中布置与防护需求。从结构设计逻辑来看，柜体采用单开门侧装铰链结构，铰链布置在柜体开门侧的上下两端，采用外露式加厚铰链设计，既保证门体开启角度可达到120度以上，满足现场接线、元件调试的操作空间需求，也能在长期频繁开关门的工况下保持结构连接强度，避免普通内嵌铰链长期受力变形导致的门体下垂、密封失效问题。

　　柜体正面的开孔布局完全围绕人机操作的人机工程学逻辑排布：上部区域的密集小孔组用于安装状态指示灯，对应设备运行、故障、待机、电源接通等不同状态的信号反馈，开孔孔径统一适配主流22mm直径指示灯的安装尺寸，孔位间距严格按照电气安装规范预留接线与螺母紧固的操作空间，避免相邻元件安装干涉；中部区域的大尺寸开孔用于嵌入安装7寸到10寸规格的工业触控人机界面，开孔边缘预留了屏体安装的压边余量，可保证屏体安装后正面无突出棱角，同时配合柜体内部的屏体安装支架，可适配不同安装深度的HMI产品，无需二次修改开孔尺寸；下部区域的三列规则排布开孔用于安装实体操作按钮、选择开关、急停按钮，孔位高度对应操作人员站立操作时的手部舒适操作区间，无需抬臂或弯腰即可完成常规操作，急停按钮的位置特意布置在右下角易触及区域，符合工业安全设计规范中急停元件的布置要求。

　　柜体整体采用冷轧钢板折弯成型的结构设计，侧板、顶板、背板与底板通过折弯卡扣配合点焊连接，在保证整体结构刚性的同时减少焊接变形量，柜体内部预留了通用安装梁的固定孔位，可根据实际需求加装DIN导轨，用于布置PLC主机、IO模块、开关电源、接线端子等配套电气元件，安装梁的孔位采用长圆孔设计，可前后调整安装位置，适配不同深度元件的安装需求，同时预留了走线槽的布置空间，强电与弱电走线区域可通过加装分隔板实现物理隔离，减少信号干扰。从安装边界来看，柜体可采用壁挂式安装，背板预留了四个挂装孔，孔位间距适配现场常用的膨胀螺栓安装尺寸，也可根据需求选配落地支架实现立式安装，柜体底部预留了格兰头安装孔位，用于现场线缆的进线与出线，孔位边缘做钝化处理，避免划伤线缆绝缘层；门体与柜体的贴合面预留了密封胶条的安装槽，加装发泡密封胶条后可达到IP54的防护等级，满足车间多粉尘、少量溅水的工况使用需求，避免粉尘、水汽进入柜体内部导致元件短路、接触不良等问题。

　　在实际项目应用中，这类柜体常被用于单机自动化设备的操作端、生产线段的集中操作工位、小型配套设备的本地控制节点，相比通用的标准电控柜，这款柜体的开孔布局无需现场二次加工，可直接采购后完成元件组装，大幅缩短现场电气安装的施工周期，同时统一的开孔排布也能保证不同项目的操作界面一致性，降低操作人员的学习成本。柜体的门板内侧预留了接地螺柱，可实现门体与柜体主结构的可靠接地，满足电气安全规范的接地要求，避免静电积累或漏电导致的安全隐患；柜体表面采用静电喷塑处理，涂层附着力强，耐常规工业环境下的腐蚀与剐蹭，可长期保持外观完整性，适合在各类常规工业车间环境下长期使用。
