列车变电所落地式配电柜体结构设计

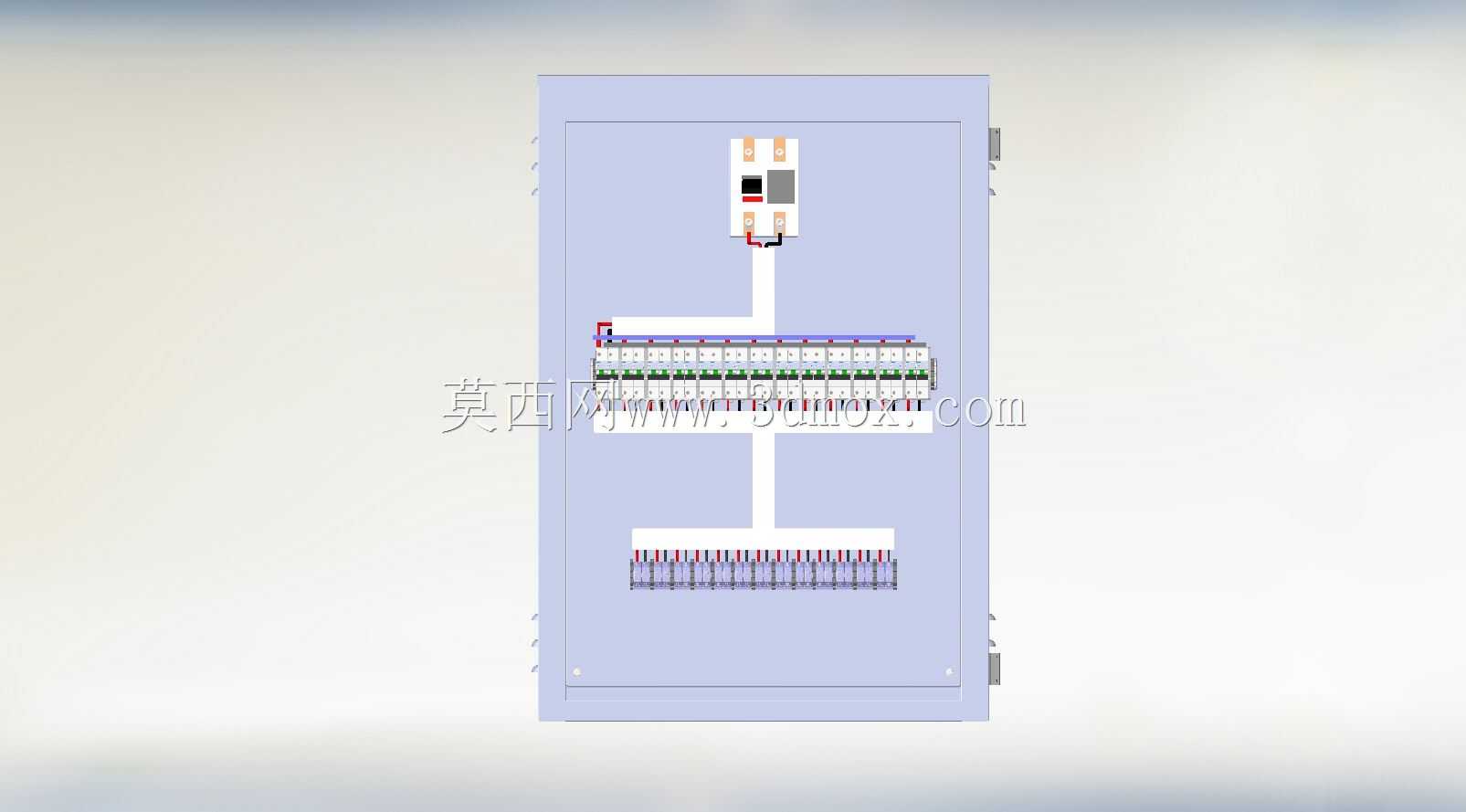

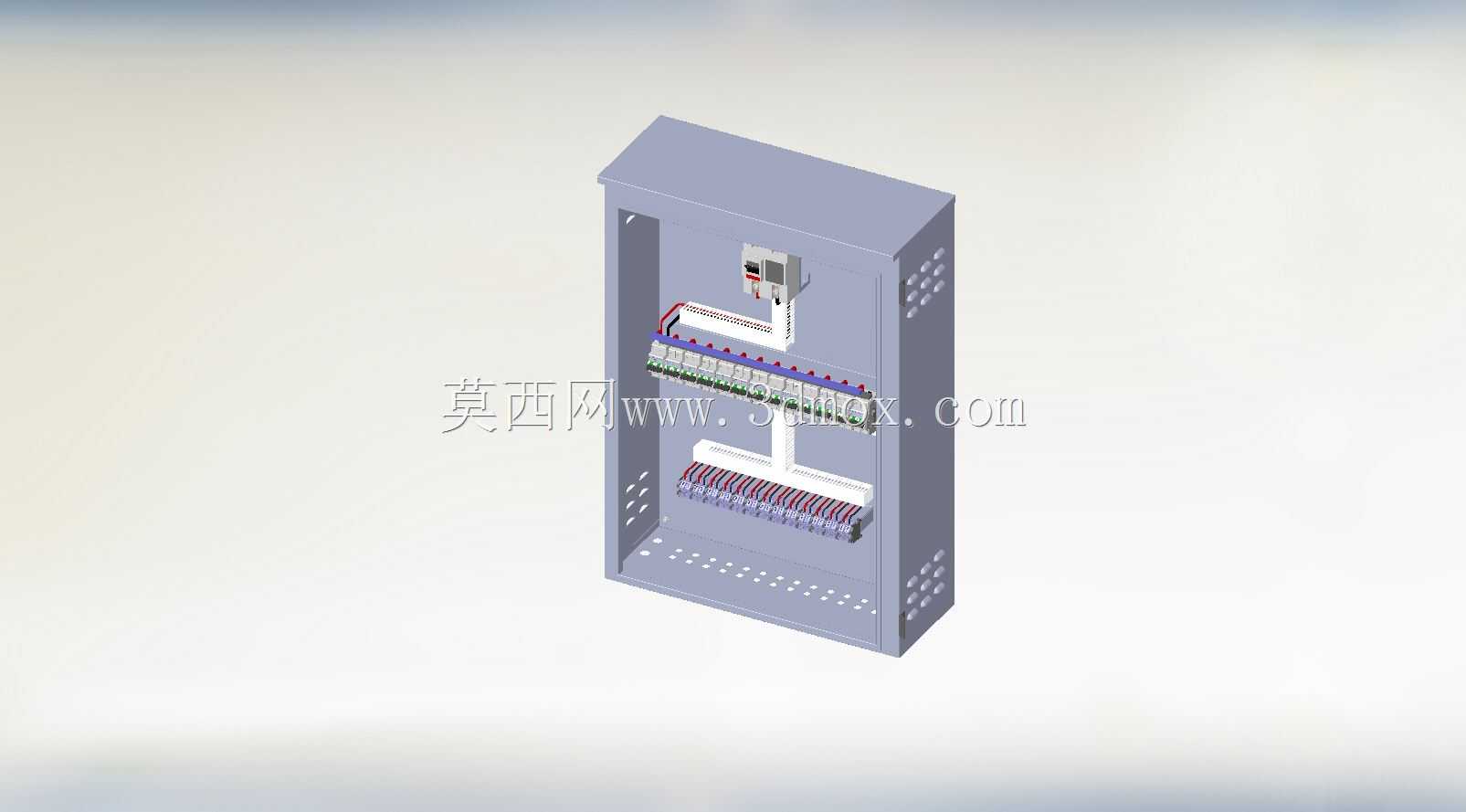

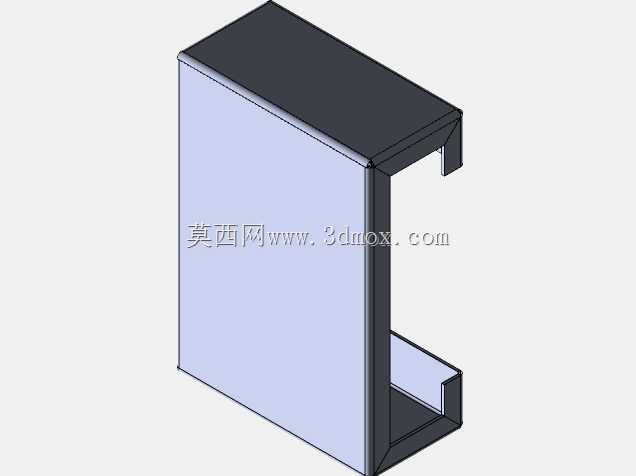

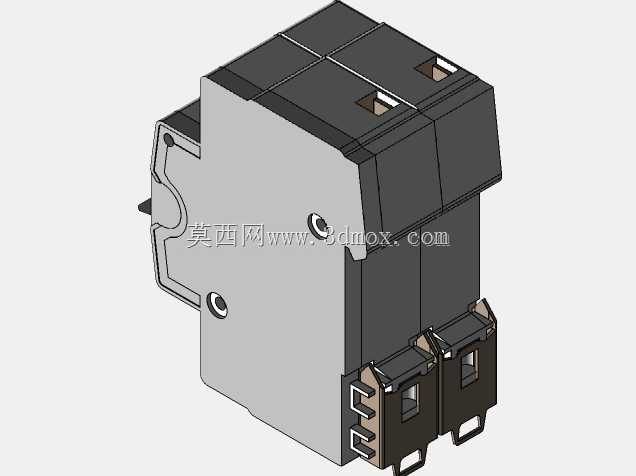

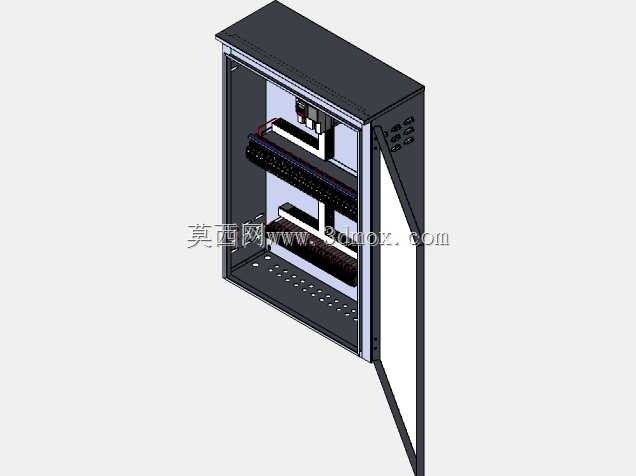

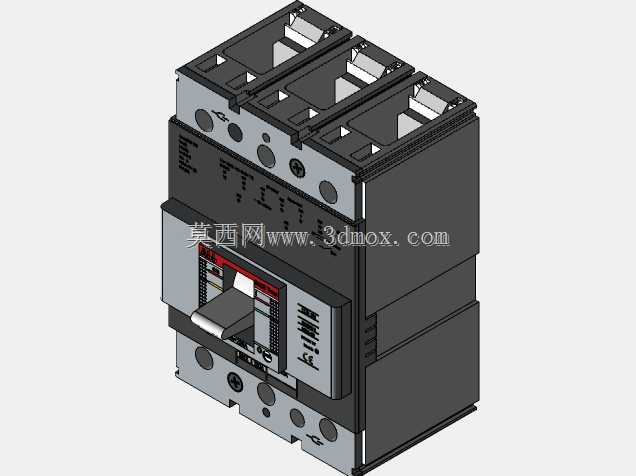

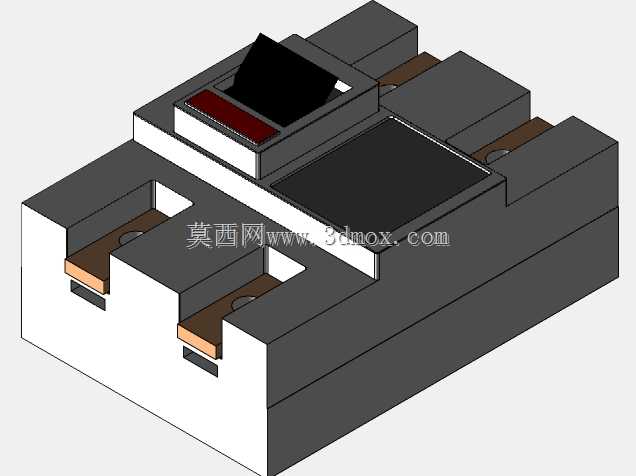

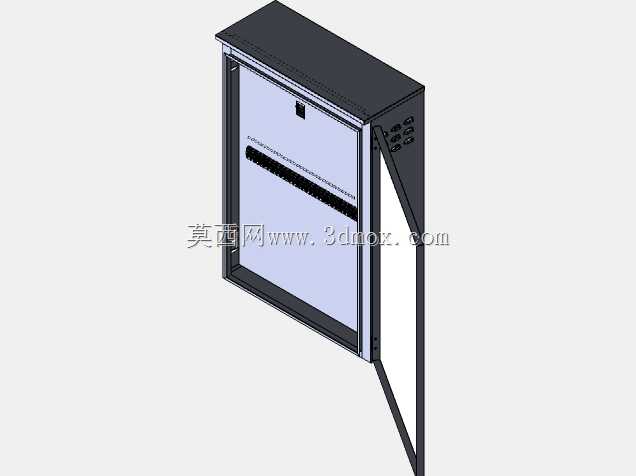

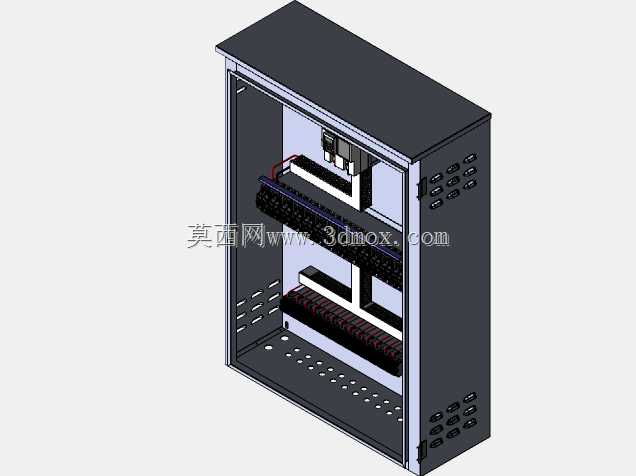

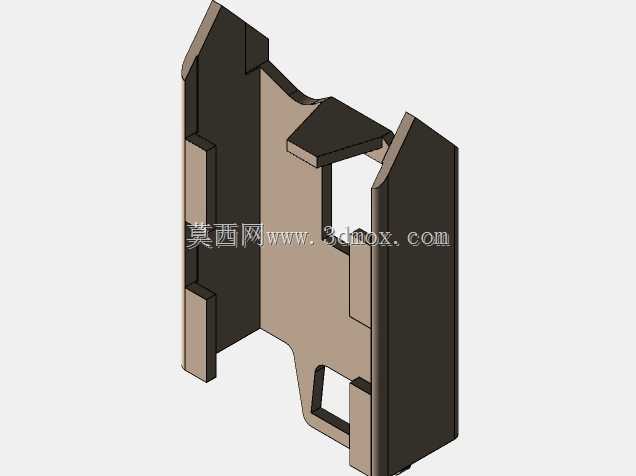

　　这套配电装置的三维结构，是针对列车变电所内部低压配电回路做的落地式柜体设计，日常应用在轨道交通沿线的牵引变电所、车站降压所的低压配电室内，承担所内照明、信号辅助设备、检修回路的电能分配与通断控制功能，区别于常规工业配电柜，它的结构设计充分考虑了列车运行带来的持续振动工况，所有元器件安装位都预留了防松固定的结构余量。从结构布局来看，柜体采用立式封闭薄钢板拼装结构，整体安装边界适配变电所常规800mm宽电缆沟的安装要求，柜体底部预留了对应电缆沟开孔的穿线位，开孔边缘做了钝化翻边处理，避免敷设电缆时划伤线缆绝缘层；柜内从上到下分三个功能安装区，最上部是主进线开关安装位，预留了标准导轨安装空间，适配主流塑壳断路器的安装尺寸，开关操作面正对柜门上的操作开孔，无需打开柜门即可完成主回路的分合闸操作，操作位周边做了绝缘挡板隔离，避免误触带电部位。

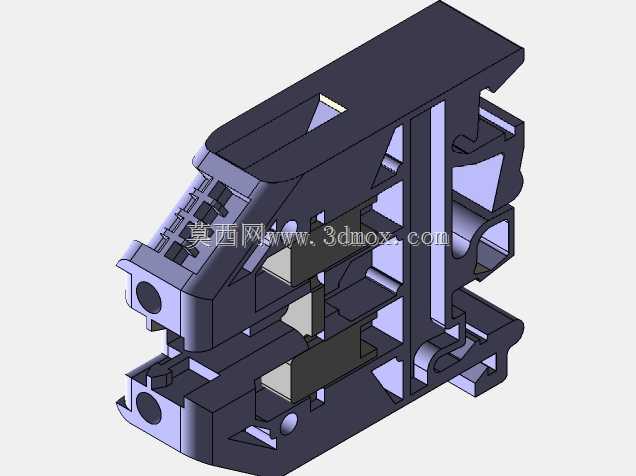

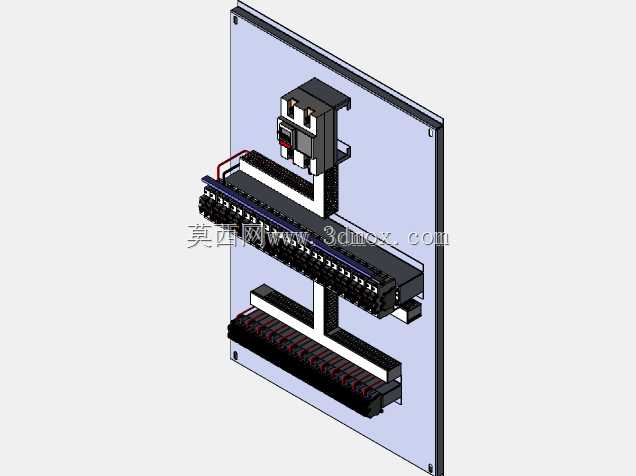

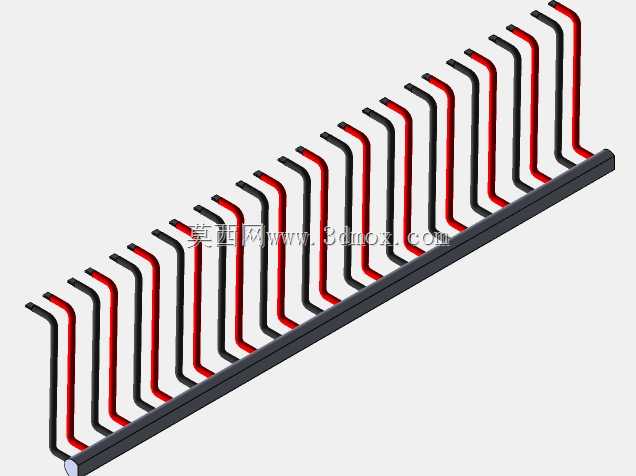

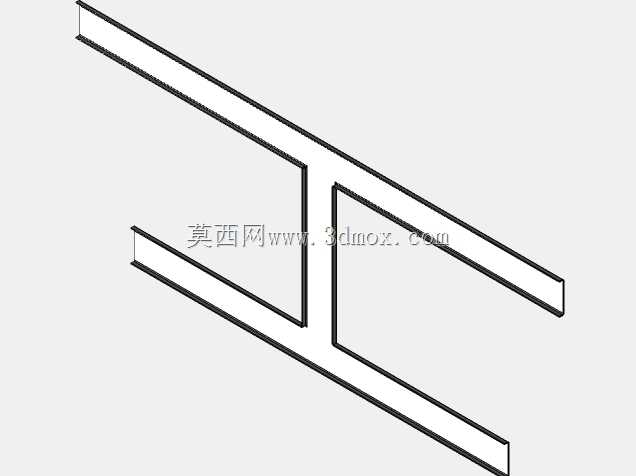

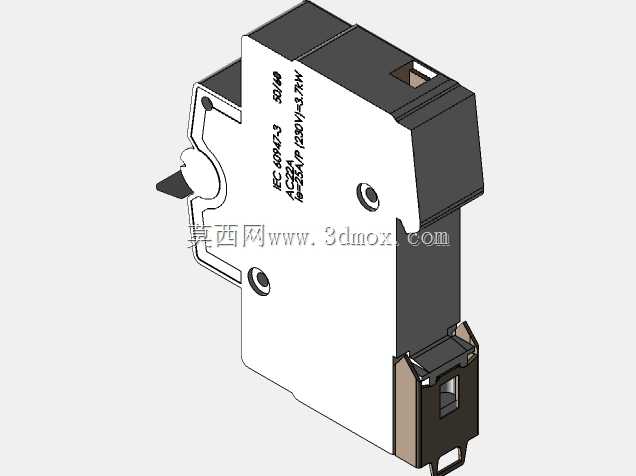

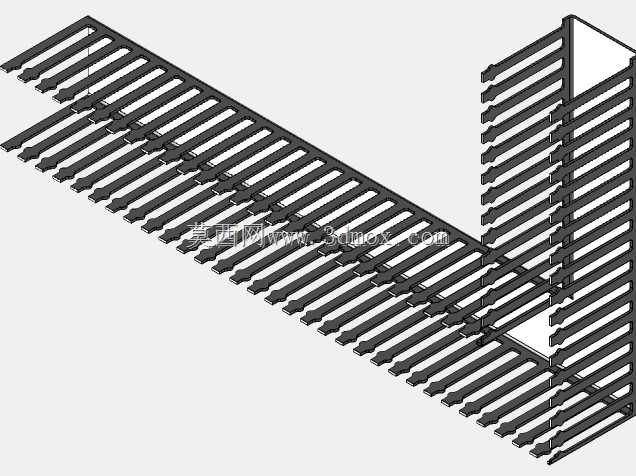

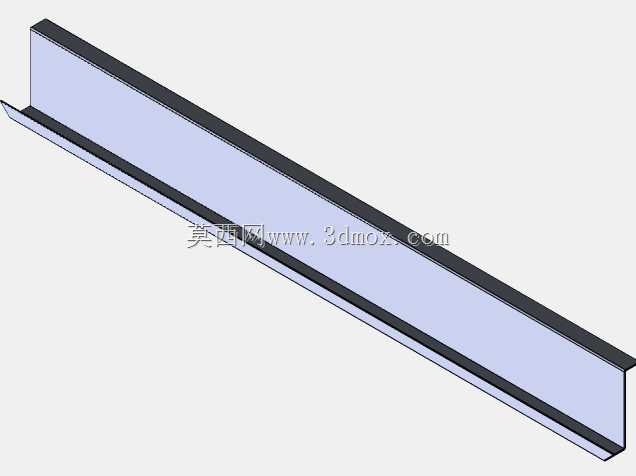

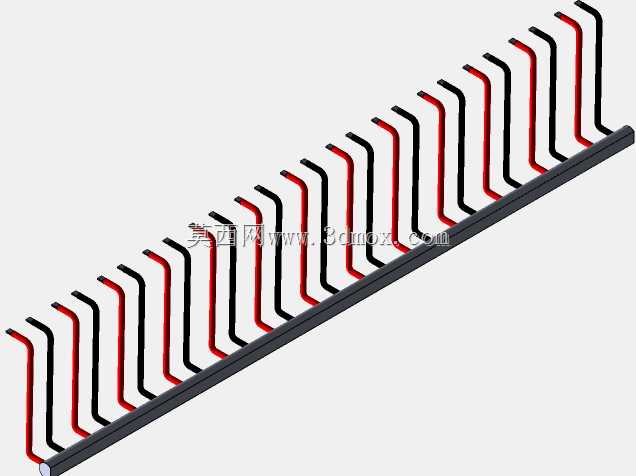

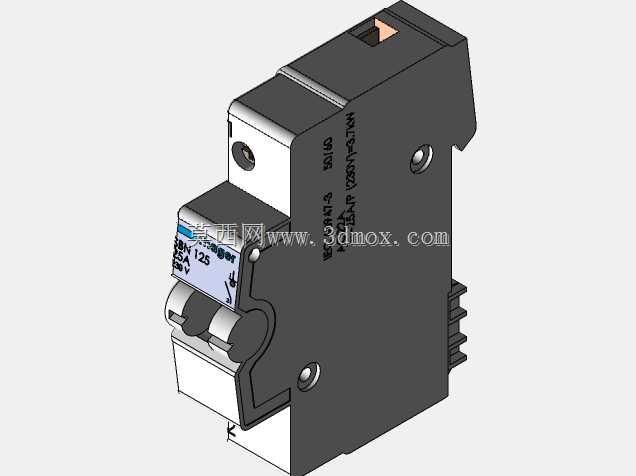

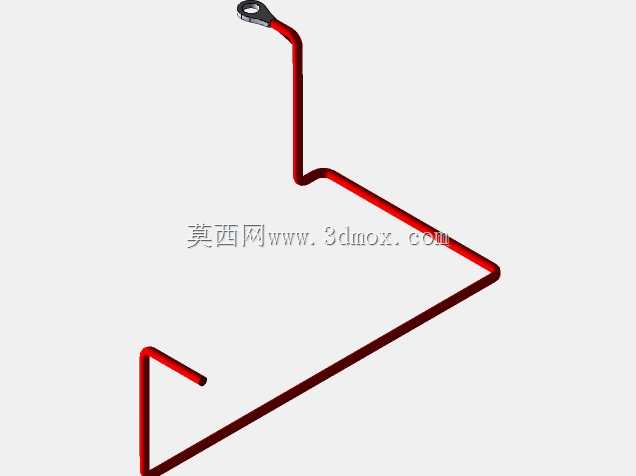

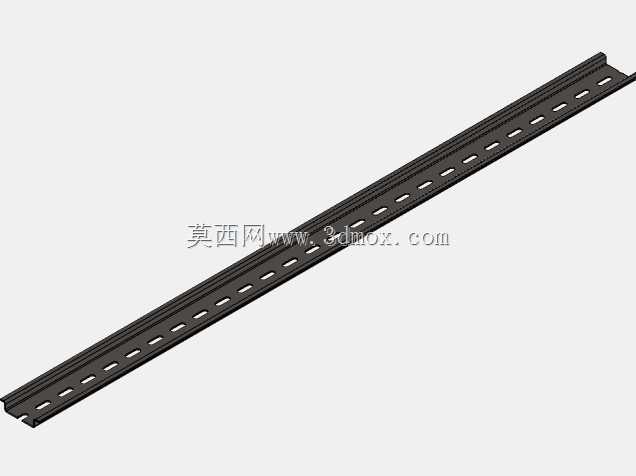

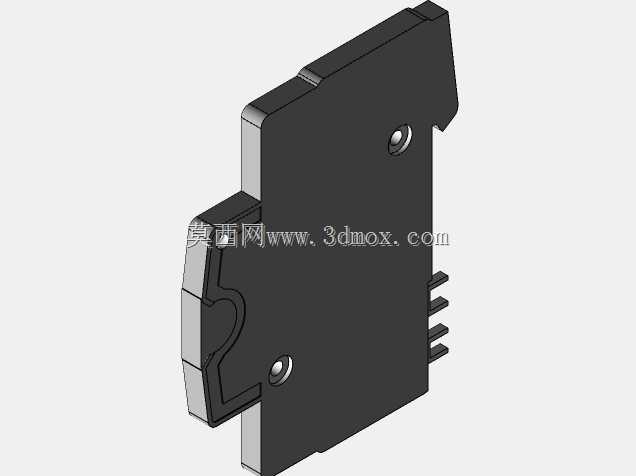

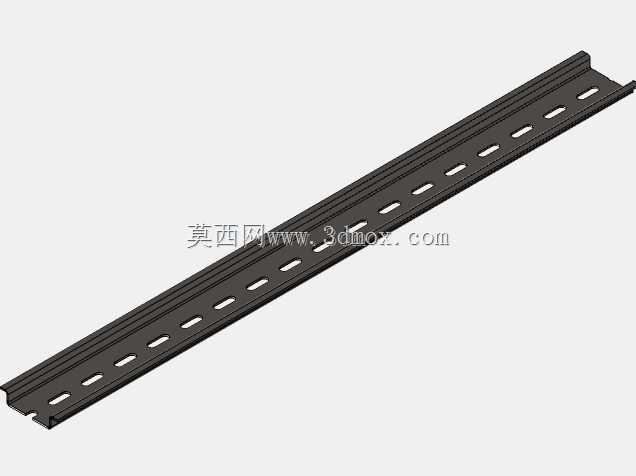

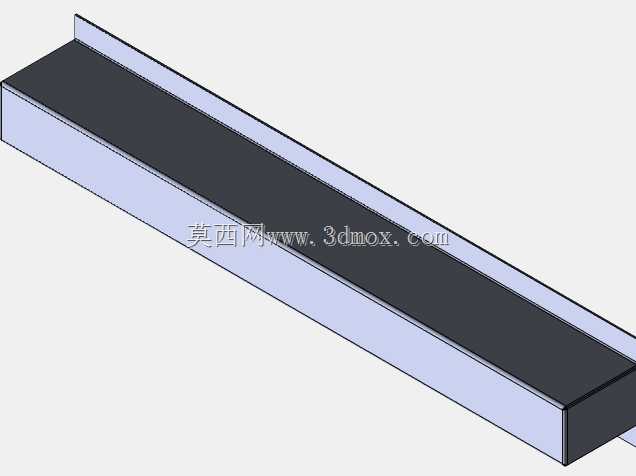

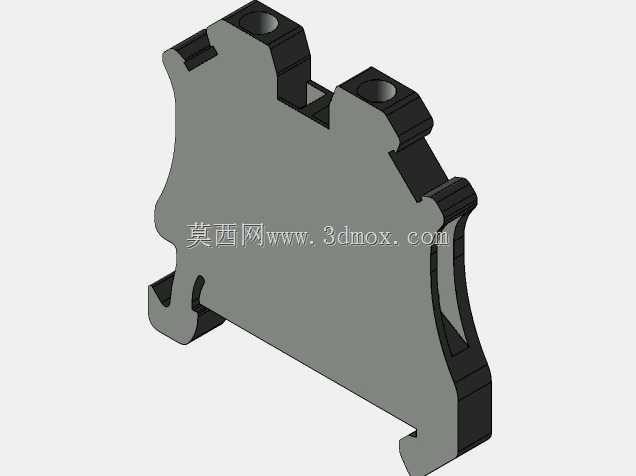

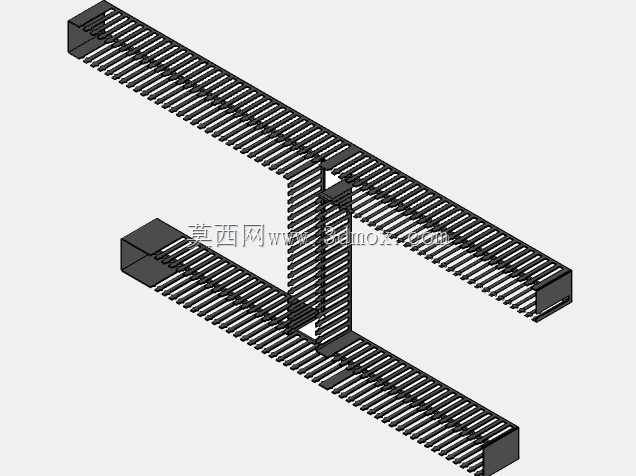

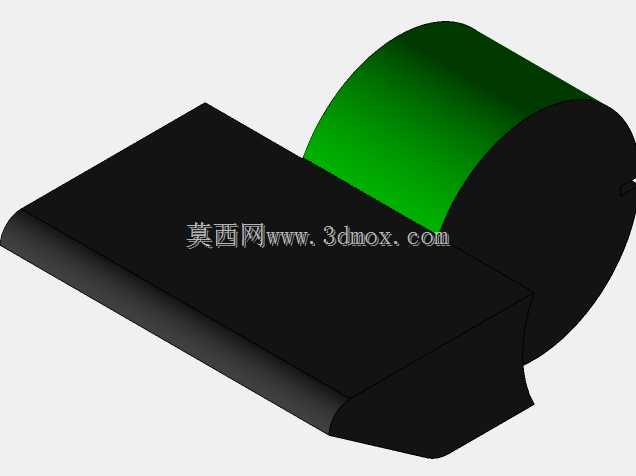

　　中部是分回路端子排安装区，采用上下两层导轨布置，上层为进线端子排，对应主开关下口的出线端，每个端子位都预留了线号标识的粘贴槽位，下层为分回路出线端子，每个回路对应独立的端子位，端子排两侧预留了走线槽的安装空间，柜内布线时强电回路与二次控制回路分两侧走线槽敷设，避免信号干扰。下部是分回路微型断路器安装区，采用35mm标准导轨固定，每个微断的操作手柄都对应柜门的观察窗位置，日常巡检时不用开门就能查看各回路的分合状态，微断安装导轨背后预留了15mm的走线间隙，方便柜内横线布线，所有线缆转弯处都预留了扎带固定孔位，布线完成后可以通过扎带将线缆固定在柜体的安装梁上，应对列车经过时的振动冲击，避免线缆长期晃动导致接线端子松动。

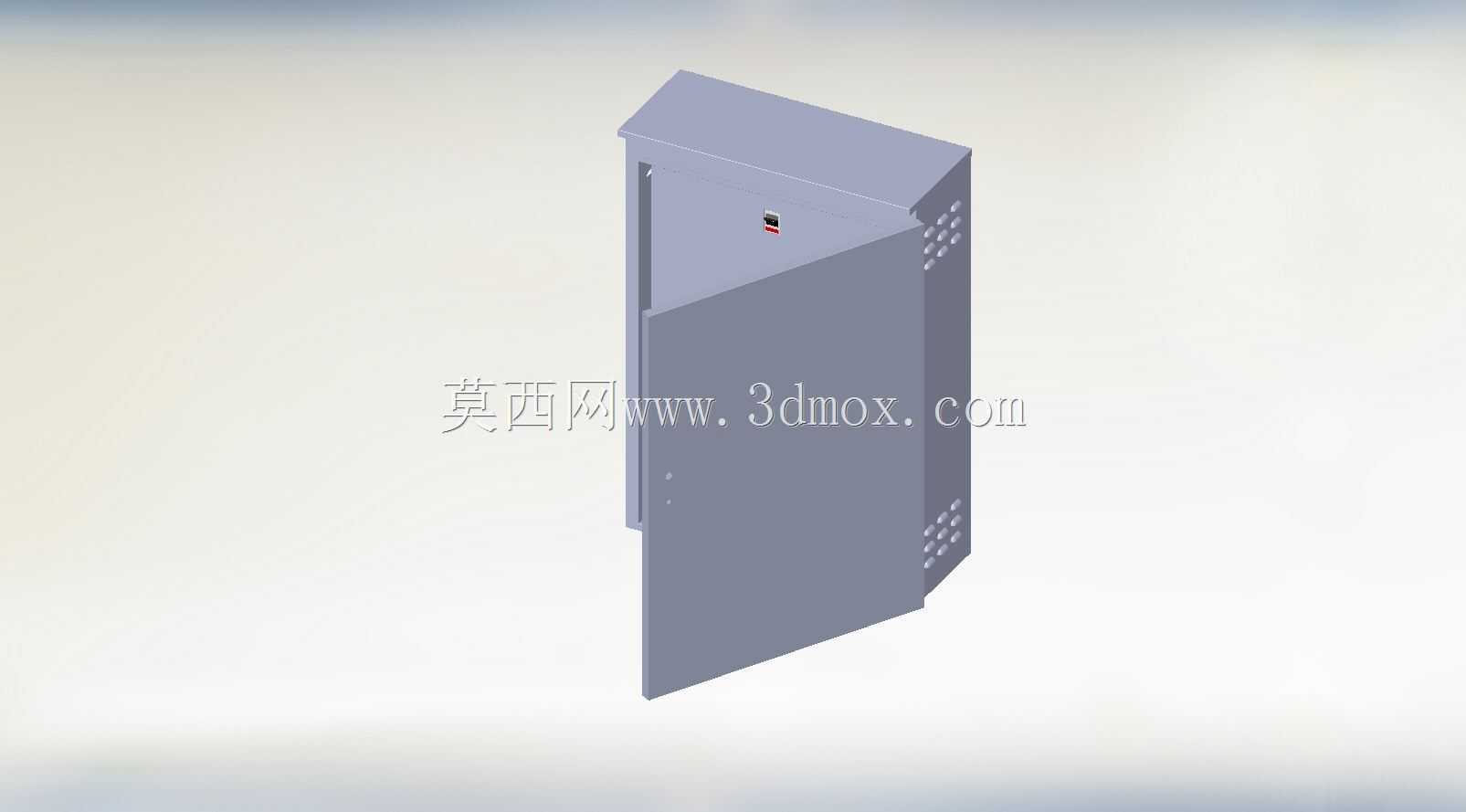

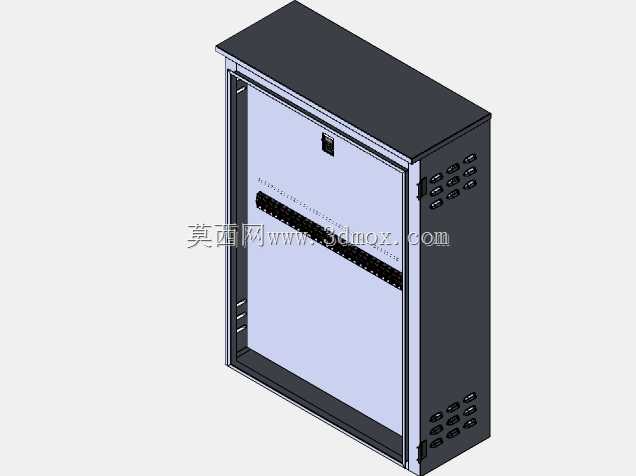

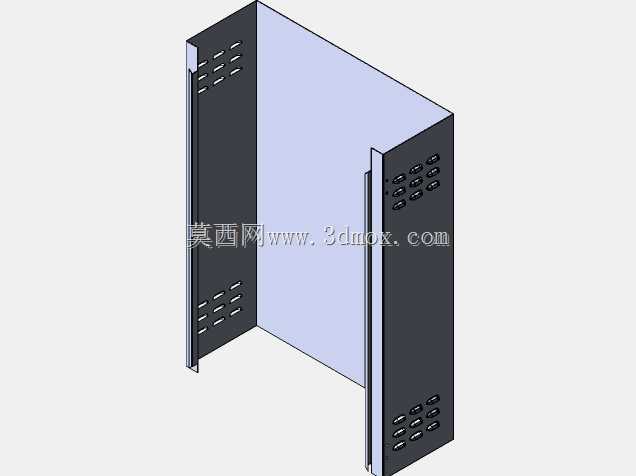

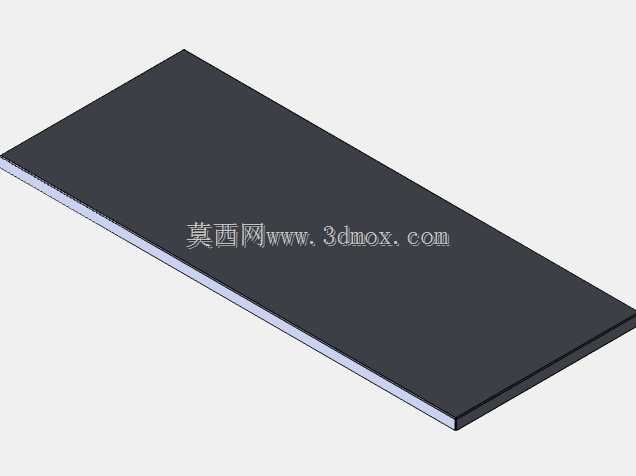

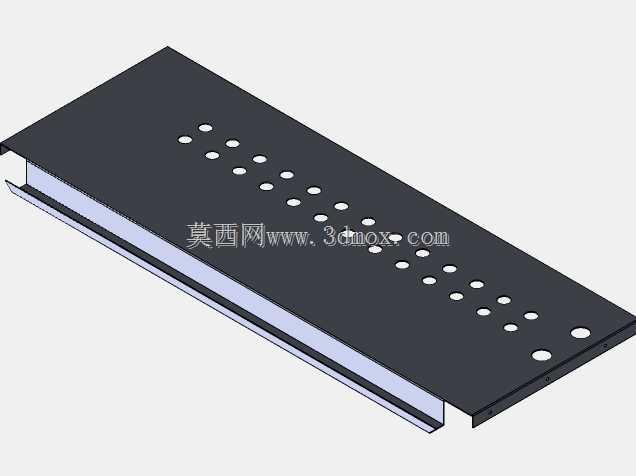

　　柜体的两侧侧板都冲压了阵列式散热通风孔，通风孔采用向内翻边的结构，既保证柜内空气流通散热，又能防止外部的灰尘、水滴直接溅入柜内带电部位，通风孔的开孔尺寸控制在3mm以内，满足低压柜体的防护等级要求；柜体的门板采用内嵌式安装，门板与柜体框架的贴合处粘贴了连续的发泡密封胶条，关闭柜门后可以实现整体密封，适配变电所内偶尔存在的凝露工况，避免潮气侵入柜内导致绝缘下降。

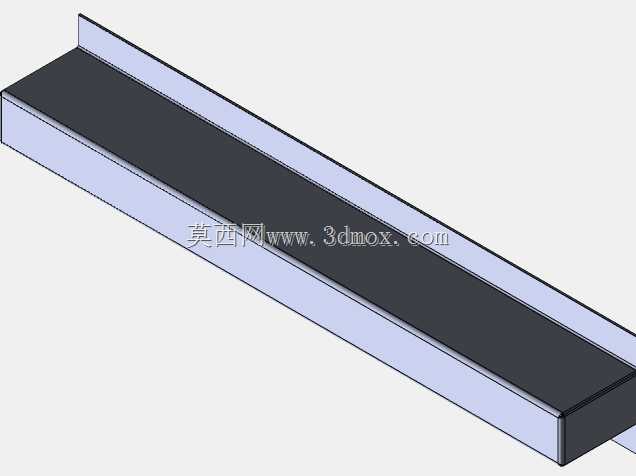

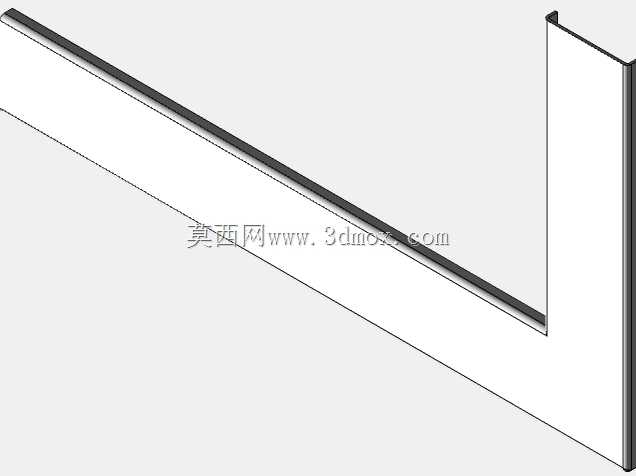

　　设计过程中特意调整了柜内安装梁的固定位置，将所有元器件的安装重心控制在柜体整体中心偏下100mm的位置，降低柜体整体的重心高度，即使遇到较大的振动冲击也不会出现柜体晃动的情况；柜内的接地端子排直接固定在柜体框架的主安装梁上，保证整个柜体的接地连续性，所有金属结构件之间都预留了接地跨接的安装位，避免出现接地断点。从安装适配性来看，柜体的整体外部尺寸控制在高1800mm、宽600mm、深400mm的常规配电柜体尺寸范围内，可以直接替换变电所内原有同规格的老旧配电柜，不需要额外改造土建基础，柜体底部的安装孔位匹配常规10号槽钢的基础安装间距，现场安装时直接将柜体与基础槽钢焊接或者螺栓固定即可，不需要额外加工安装配件。柜内的所有安装导轨都采用可调节的固定结构，后期如果需要更换不同尺寸的元器件，只需要松开导轨的固定螺丝调整安装位置即可，不需要重新在柜体上钻孔，大幅降低后期改造的工作量；柜门内侧预留了图纸袋的安装位，可以放置该柜的配电回路图纸、接线图，方便后期检修时查阅。
