安费诺PT02E法兰安装圆形连接器结构

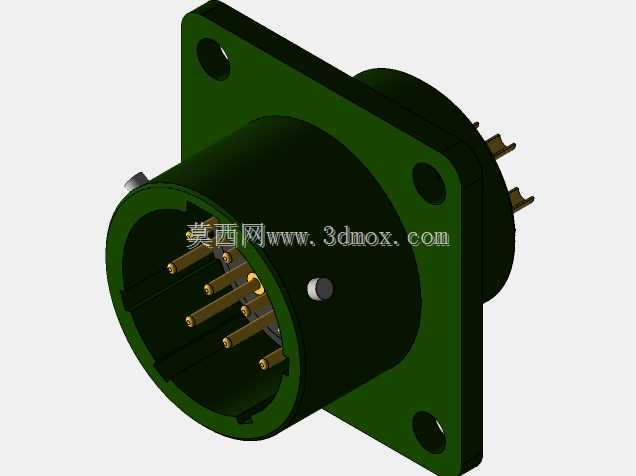

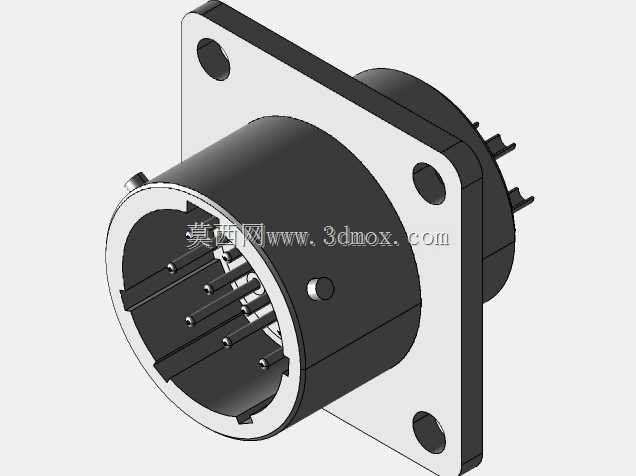

　　在工业电控、户外机电设备的布线环节里，面板端的信号与动力接驳可靠性，一直是结构设计阶段需要反复校核的部分，尤其是存在振动、温变、少量油污泼溅的工况下，普通插拔式接插件很容易出现针脚松脱、接触电阻飙升的问题，这类带方形法兰安装座的12芯圆形连接器，就是针对这类场景开发的面板端固定接驳部件。从结构设计逻辑来看，这款连接器采用军标圆形连接器的经典布局，主体外壳做军绿色硬质阳极氧化处理，表面的氧化层厚度控制在合理区间，既能抵御日常工况下的盐雾、潮气侵蚀，也能避免安装过程中工具剐蹭造成的表层脱落，方形法兰盘上预留四个对称分布的安装通孔，孔位公差严格适配M3规格的面板固定螺丝，安装时可以直接从设备面板外侧穿入，在面板内侧用螺母锁紧，不需要在面板内部预留太大的操作空间，对于壁厚2-5mm的钣金设备机箱、铸铝接线盒都能适配。

　　法兰盘与连接器主体的衔接处做了圆弧过渡，没有尖锐的应力集中棱角，在长期受振动的工况下，不会出现法兰根部开裂的问题，连接器插合端的内壁设置了定位销槽，和配套插头对接时只有唯一的插入角度，能完全避免针脚错插、对位不准顶弯插针的问题，12根镀金插针沿圆周方向均匀排布，中心位置单独设置接地针，不同针脚之间的绝缘间距满足低压动力与控制信号混传的耐压要求，不需要额外做针间绝缘处理。

　　从实际使用场景来说，这类连接器常被用在机床操作面板的信号接驳、户外工程机械的驾驶室线束对接、测试设备的外部信号引出端，相比塑料外壳的民用接插件，金属外壳的结构能提供更好的电磁屏蔽效果，当设备附近存在变频器、伺服驱动器这类强电磁干扰源时，连接器外壳通过法兰盘和设备金属面板导通，能形成连续的屏蔽腔体，避免外部干扰串入信号回路造成数据传输异常。建模过程中需要重点关注几个尺寸边界：首先是法兰盘的对角安装孔距，这个尺寸直接决定了面板开孔时的孔位划线基准，一旦孔位偏差超过0.2mm，安装时就会出现螺丝无法穿入的问题；其次是插合端的外径尺寸，面板上的中心过孔需要比插合端外径大0.3-0.5mm，既方便安装时调整对位，也不会因为间隙过大造成面板和连接器之间的缝隙超标；另外插针的伸出长度也需要严格控制，插针过长会导致插头对接时插针根部受力过大，插针过短则会出现接触深度不足、接触电阻超标的问题。

　　连接器尾部的接线端采用焊杯结构，接线时可以将导线直接焊在插针尾部的焊杯里，相比螺钉压接的结构，焊接方式的抗振动性能更好，在持续振动的工况下不会出现导线松脱的问题，焊杯的内径适配0.5-1.5平方毫米的多股铜芯导线，能覆盖大部分控制信号与小功率动力回路的接线需求。在做整机结构布局时，还要注意连接器的安装位置要避开设备内部的走线弯折区，给插头尾部的线缆弯曲预留足够的空间，一般来说线缆的弯曲半径不能小于线缆外径的6倍，避免线缆长期处于弯折应力下造成线芯断裂；另外法兰盘和设备面板之间可以根据防护等级需求加装橡胶密封垫，当需要达到IP67级防护时，密封垫的压缩量要控制在30%左右，压缩量太小会出现密封不严渗水的问题，压缩量太大则会造成密封垫永久变形，长期使用后失去密封效果。从结构强度校核的角度，这款连接器的法兰盘厚度足够承受插头插拔时的轴向力，按照常规插拔力计算，每次插拔时法兰盘承受的轴向力不超过50N，四个安装螺丝的锁紧力完全可以覆盖这个载荷，不需要额外在面板背面加装加强筋；插针的材质为铜合金镀金，插拔寿命能满足500次以上的插拔需求，对于不需要频繁插拔的设备固定接驳场景，这个寿命完全能覆盖设备的全生命周期使用需求。
