RGB型0606封装LED贴片元件结构

　　在消费电子、工业控制板卡、智能照明模组的SMT产线布局中，0606规格的RGB贴片LED是小尺寸混光场景里的常用器件，这类封装的三维结构建模，直接关系到PCB Layout阶段的焊盘匹配、钢网开孔设计、回流焊工艺的良率控制，以及整机组装后的光学效果一致性。很多刚接触电子结构设计的工程师容易忽略这类小尺寸封装的细节建模，往往直接调用通用封装库的简化模型，等到打样回流后才发现，要么是焊盘对位偏移导致立碑、虚焊，要么是封装本体的高度差和周边阻容器件产生干涉，甚至是胶体出光面的角度偏差，导致整板的灯光均匀度达不到设计要求。

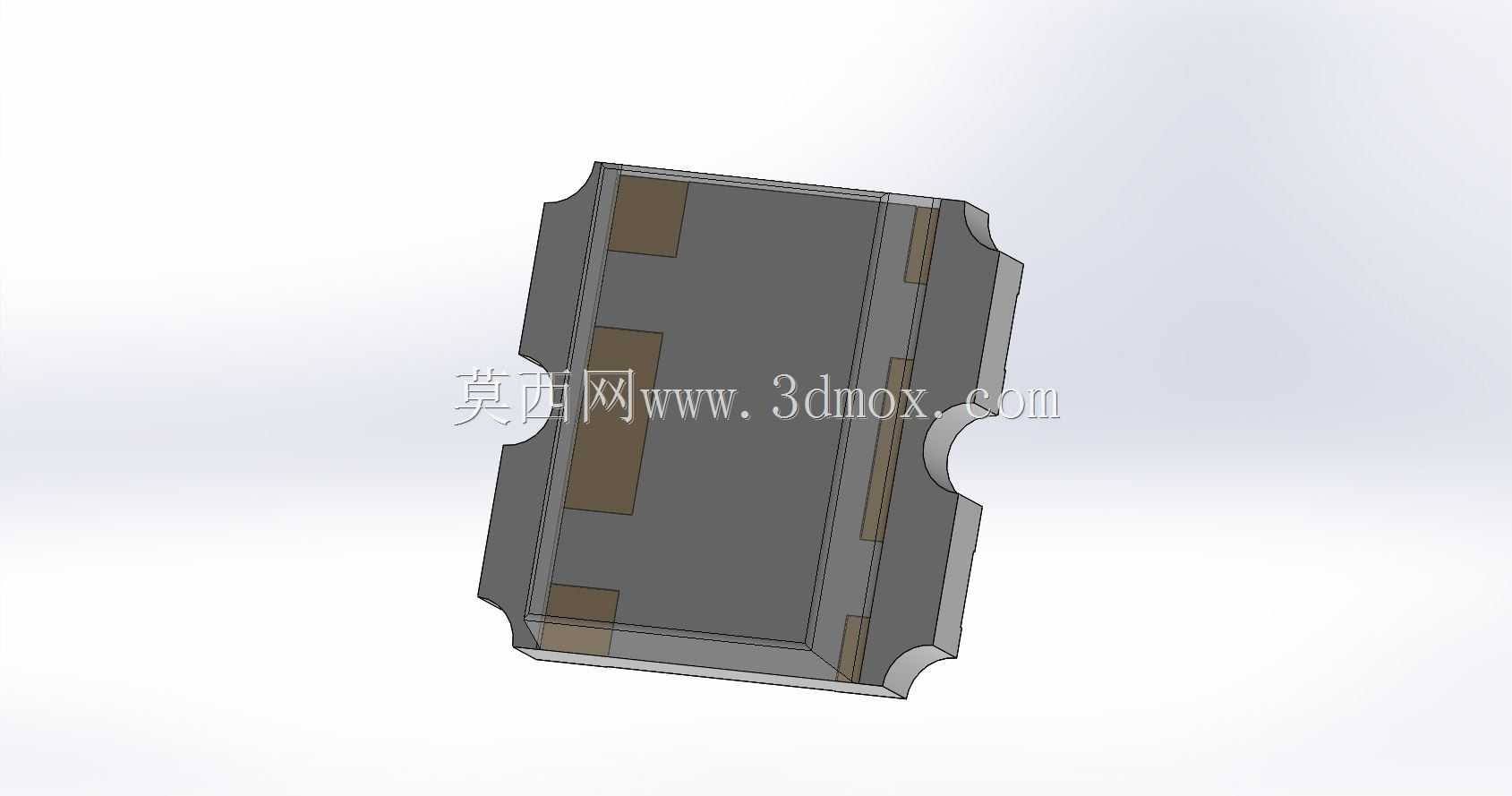

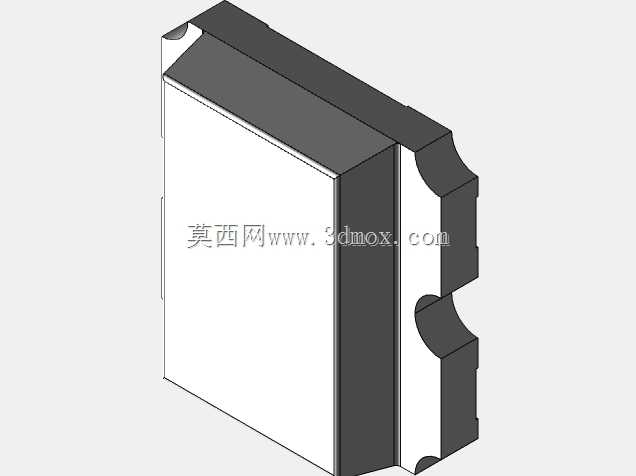

　　这个RGB型0606封装的结构建模，完全按照实际量产器件的尺寸边界搭建，本体的长宽尺寸严格控制在0606公制封装对应的1.6mm*1.5mm公差范围内，本体总高度控制在0.6mm以内，完全适配常规薄型消费电子产品的内部堆叠空间，不会因为器件超高导致外壳组装出现缝隙。建模过程中特意还原了封装本体侧边的内凹定位缺口，这个结构在实际SMT贴装过程中是视觉识别的关键定位特征，很多简化模型会把这个缺口省略，导致贴片机视觉识别时抓取的特征点偏移，直接造成贴装精度下降，尤其是在高密度布板的场景下，相邻器件间距不足0.3mm时，哪怕0.1mm的贴装偏移都可能导致相邻焊盘连锡短路。

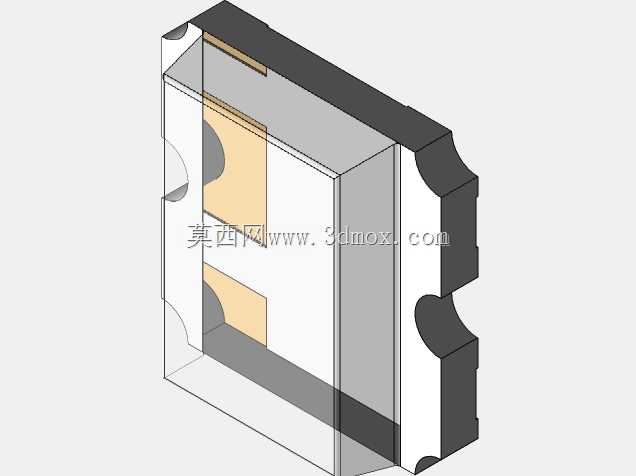

　　从器件本身的功能特性来看，这款RGB集成的0606封装，将红、绿、蓝三个发光芯片整合在单一封装本体内部，相比传统的分立三色LED贴装，能节省至少60%的PCB布板面积，非常适合用在小型智能穿戴设备、便携数码产品的状态指示灯、小型氛围灯条、工控面板的状态指示区域。建模时对内部三个芯片的焊盘位置做了精准还原，对应的外部引脚焊盘尺寸、引脚间距都按照实际量产的引脚共面度要求设置，引脚的末端倒角结构也做了还原，这个结构能在回流焊过程中让焊锡更好地浸润爬锡，减少虚焊风险，同时避免焊锡溢出导致的相邻引脚桥接。

　　在实际的设备选型应用中，这类封装的LED经常被用在对空间要求极高的场景，比如TWS耳机的仓内状态指示、智能手环的提示灯组、小型PLC模块的面板状态显示，这些场景不仅要求器件本身尺寸足够小，还要求封装的胶体透光部分的光学特性符合设计预期，建模时对封装顶部的透明环氧树脂胶体的弧度做了还原，这个弧度直接决定了LED的出光角度，常规0606 RGB LED的出光角度在120度到140度之间，胶体表面的弧度偏差会直接导致出光角度偏移，在做整机组装的光学仿真时，如果模型没有还原这个弧度，仿真出来的光斑效果和实际量产效果会有明显偏差，导致后期需要反复调整灯罩或者遮光结构的设计，拉长整个项目的研发周期。

　　设计思路上，这个模型没有做过度的简化，既保留了SMT生产需要的所有结构特征——包括引脚的厚度、本体底部的焊盘间隙、侧边的定位缺口、顶部胶体的外形轮廓，同时又控制了模型的面数，不会因为模型过于复杂导致整个PCB装配体的文件过大，影响后续的结构干涉检查、装配仿真的运行效率。很多工程师在做这类电子元件建模时容易走两个极端，要么是过度简化，把所有特征都省略成一个方块，完全无法用于生产指导；要么是过度精细，把封装内部的键合金丝、芯片微结构都做出来，导致整个装配体文件卡顿，实际结构设计中根本用不到这么细的内部结构，毕竟结构工程师关注的是器件的外部安装边界、和周边结构的干涉情况、贴装时的工艺匹配性，内部的芯片结构属于电子工程师的设计范畴，不需要在结构装配模型里体现。

　　从安装边界来看，这个封装的焊盘外延尺寸、引脚伸出长度都按照行业通用的IPC封装标准做了匹配，在PCB布局时，周边需要预留的安全间距、钢网开孔的对应位置都可以直接参考这个模型的尺寸来设置，不需要再反复对照器件规格书核对尺寸。尤其是在做高密度布板时，这个模型的精准尺寸能帮助工程师提前预判器件和周边屏蔽罩、结构筋位、其他阻容元件的间隙，避免后期开模后才发现器件和外壳结构干涉，导致模具修改产生额外的成本和周期延误。另外，模型还原了封装本体的颜色区分区域，也就是三个发光芯片对应的胶体位置的细微色差特征，在做产品渲染、装配效果演示时，能更真实地还原实际贴装后的视觉效果，方便和客户、产线做前期的方案沟通，减少沟通中的信息偏差。

　　在实际的产线适配中，这类小尺寸封装的LED对回流焊的温度曲线要求比较高，模型里还原的引脚厚度、本体材质的分层结构（底部的塑封基材、中间的芯片承载层、顶部的透明胶体），也能辅助工艺工程师做回流焊的温度场仿真，提前预判不同材质的热膨胀系数差异导致的器件变形风险，比如如果封装本体的塑封部分和PCB基材的热膨胀系数不匹配，回流焊过程中可能会导致器件翘曲，进而引起虚焊，精准的模型结构能让这类仿真的结果更贴近实际生产情况，提前优化温度曲线参数，提升量产良率。
