AmpflowA28-400有刷直流电机结构设计

　　在小型移动装备、桌面级自动化输送单元、教学实验平台以及轻型电动执行机构的动力选型环节，有刷直流电机凭借驱动电路简单、启动转矩大、调速线性度好的特性，始终占据着不可替代的应用位置，本次呈现的Ampflow A28-400有刷直流电机三维结构，完整还原了该类动力元件的装配逻辑与安装边界，能够为设备布局阶段的干涉校验、连接部件的匹配设计提供精准的三维参照。从实际应用场景来看，该规格有刷直流电机常被用于小型AGV的驱动轮动力输入、轻型输送带的主动辊驱动、实验台架的转速调节单元，以及部分便携电动工具的动力核心，这类场景对电机的径向安装空间、输出轴的配合公差、端盖的固定孔位都有明确的约束，三维建模过程中完全按照实物的装配关系完成各部件的配合，能够帮助结构设计人员在整机布局阶段提前规避安装干涉、轴系匹配偏差等常见问题。

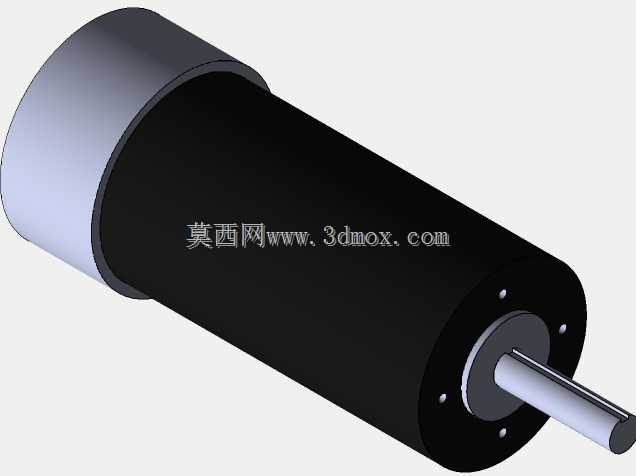

　　从产品功能特性来看，该有刷直流电机采用圆柱形封闭式机壳结构，黑色的机壳主体承担着磁钢固定、内部绕组防护以及散热传导的作用，一端的银色端盖为轴承提供安装定位基准，同时承担端向的结构支撑，输出端采用单出轴设计，金属输出轴通过轴承与端盖配合，保证旋转过程中的同轴度，输出轴的轴径、伸出长度都按照实际安装需求做了精准还原，设计人员可以直接参照该尺寸完成联轴器、同步带轮或者驱动轮的选型匹配，不需要反复核对二维图纸的尺寸标注。从设计思路层面，建模过程中遵循了实际电机的生产装配逻辑，先完成定子部分的机壳、磁钢、端盖的结构搭建，再匹配转子部分的绕组、换向器、输出轴的装配关系，最后还原电刷组件的安装位置，所有配合面的公差都按照常规有刷电机的装配要求做了预留，比如机壳与端盖的止口配合、轴承与端盖轴承室的过盈配合、输出轴与轴承内圈的过渡配合，都在三维模型中做了对应的尺寸约束，能够直接用于装配干涉检查、运动仿真的前期搭建。在外形尺寸与安装边界方面，该电机整体为圆柱形态，径向尺寸紧凑，能够适配安装空间受限的小型设备布局，输出端的端盖上均匀分布的固定安装孔，孔位的节圆直径、孔的大小都与实物一致，设计人员在做安装法兰、电机固定座的设计时，可以直接提取模型上的孔位特征完成孔位排布，不需要反复测量实物尺寸；输出轴的键槽、轴肩位置也做了精准还原，能够匹配标准件的选型，比如常用的紧定螺钉型联轴器、平键连接的同步轮，都可以直接参照轴的尺寸完成配合设计。

　　不同于无刷电机需要搭配专用驱动控制器的复杂配置，该类有刷直流电机只需要匹配对应电压的直流电源，通过简单的调压电路即可实现转速调节，正反转切换也只需要调整电源正负极即可实现，对于成本敏感、控制逻辑简单的设备场景来说，这类动力元件的适配性更强。在三维建模的细节处理上，机壳表面的质感、端盖的金属加工面特征、输出轴的磨削面特征都做了对应还原，能够在做设备渲染、方案展示的时候提供更贴近实物的视觉效果，同时模型的各部件都做了独立的实体划分，设计人员如果需要做局部的结构修改，比如调整输出轴长度、更改端盖安装孔位，都可以直接在对应部件上编辑特征，不需要重新拆分整体模型。

　　对于做非标设备设计的工程师来说，这类成熟量产动力元件的精准三维模型，能够大幅缩短方案设计阶段的建模周期，不需要从零开始绘制电机的每个细节，只需要将模型导入装配环境，即可完成整体布局的空间校验，确认电机与周边的机架、传动部件、走线空间是否存在干涉，提前发现布局阶段的问题，避免后期加工装配阶段出现尺寸不匹配的问题。在做运动仿真的时候，该模型的旋转轴、质量属性都按照实际材质做了对应设置，能够为扭矩校核、负载匹配计算提供基础的参数参照，帮助设计人员确认所选电机的输出能力是否满足设备的负载需求，避免选型阶段出现动力不足或者余量过大造成的成本浪费。
