直插式红蓝双色发光二极管结构设计

　　直插式发光二极管是电子电路中应用范围极广的指示类器件，从消费类电子产品的电源状态提示，到工业控制柜的面板信号反馈，再到小型家电的功能档位指示，几乎所有带电路控制的设备都能见到这类器件的身影。不同于贴片封装的LED，直插式封装的器件自带刚性引脚，在小批量试制、教学实验、工控面板这类需要手工焊接、频繁调整的场景下，操作容错率更高，引脚本身也能起到一定的结构支撑作用，不需要额外设计固定卡座就能完成板上安装。

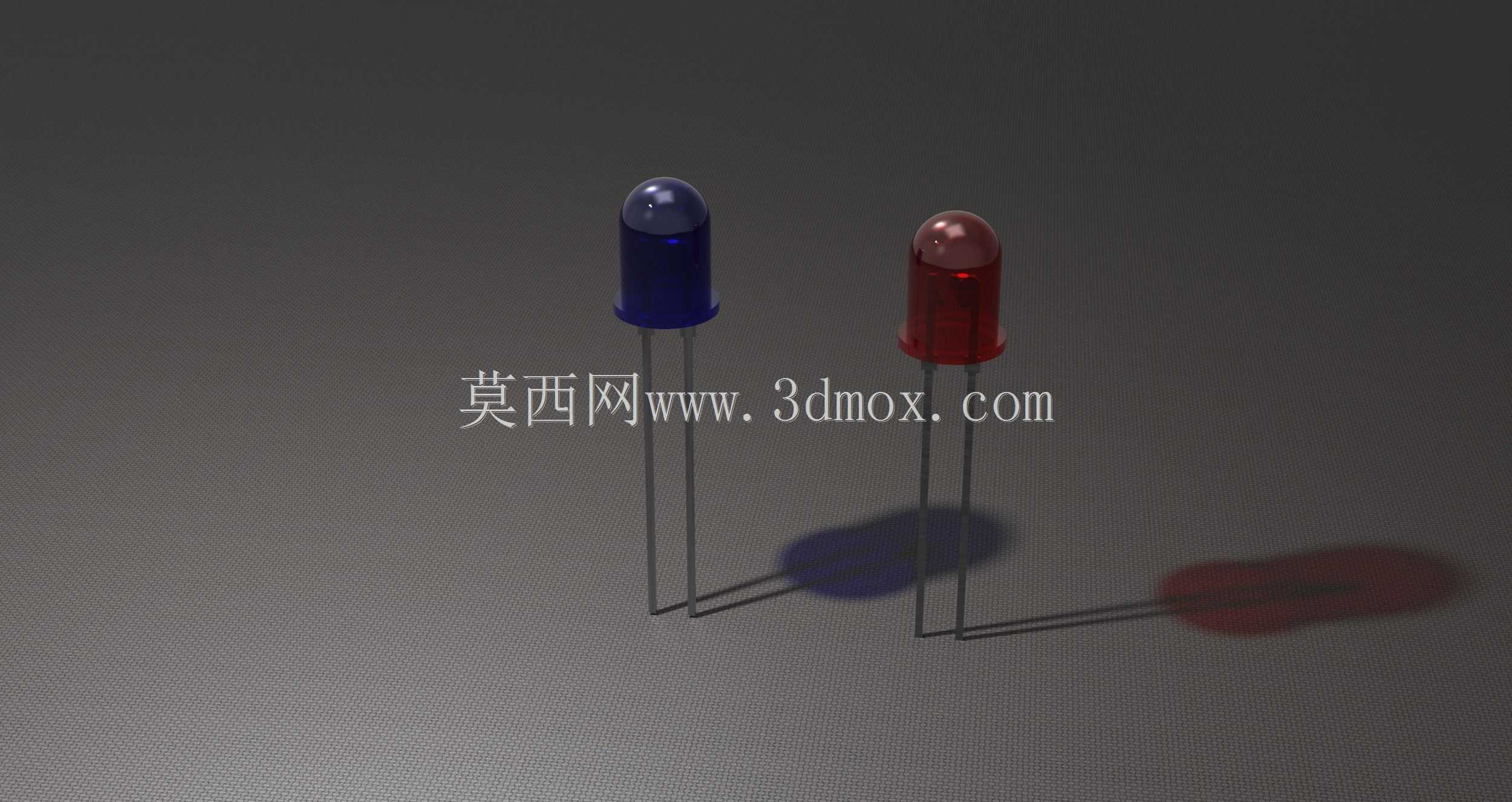

　　本次设计的两款红蓝直插LED，采用行业通用的5mm圆头封装尺寸，胶体部分直径控制在4.8mm到5.0mm之间，总胶体长度（不含引脚）为8.7mm，引脚采用直径0.5mm的无氧铜基材，表面做镀锡处理，两个引脚的中心间距为2.54mm，完全匹配通用万用板、标准PCB焊盘的孔位设计，不需要额外调整开孔参数就能直接适配现有成熟的PCB布局方案。引脚长度预留了18mm的余量，实际生产中可以根据安装板的厚度、板后走线空间灵活裁剪，不管是板前安装露出胶体做指示灯，还是板后倒装配合导光柱使用，都能通过调整引脚弯折角度、裁剪长度满足安装要求。

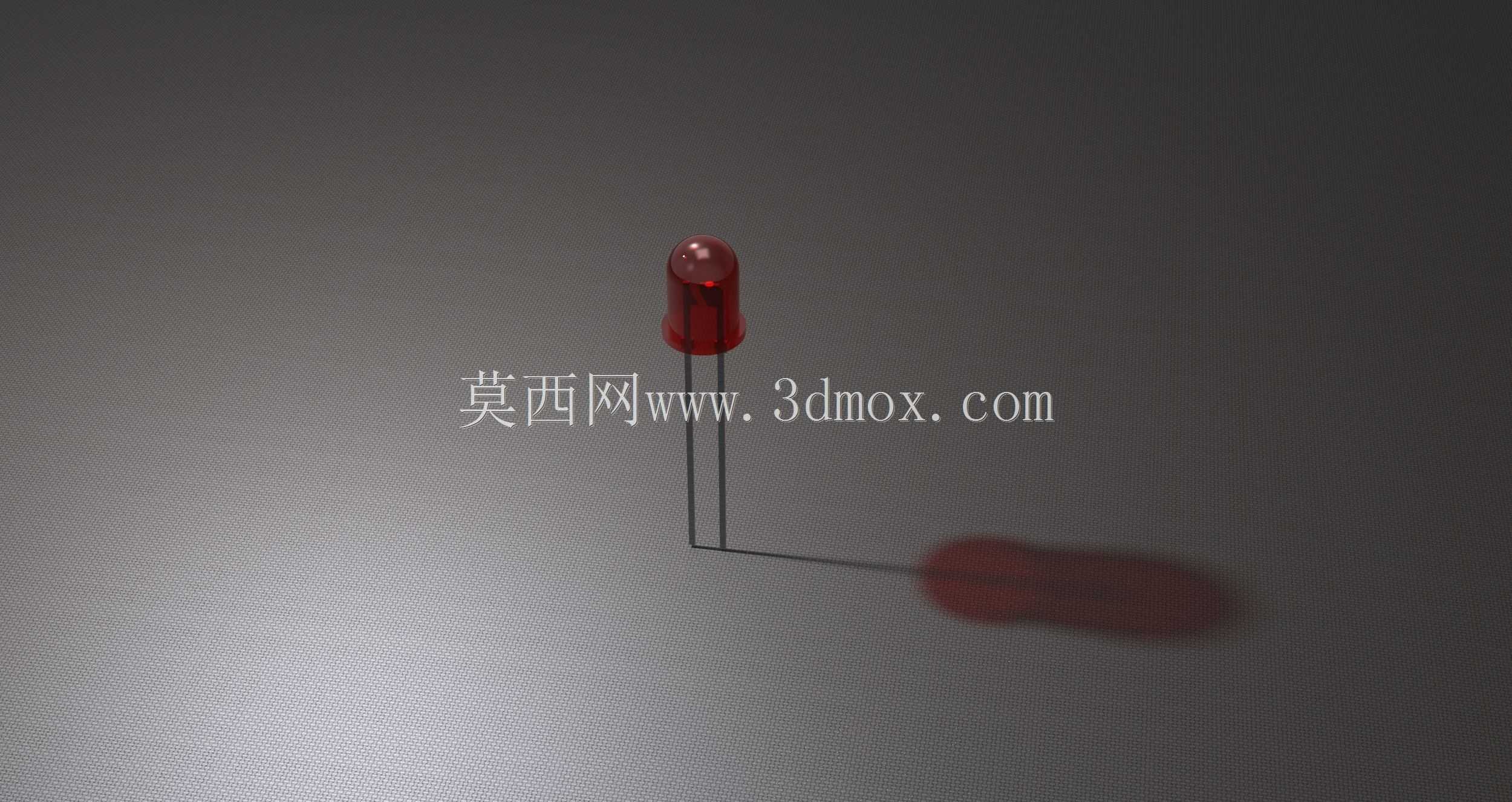

　　设计过程中首先还原了器件的实际结构分层：最内层是半导体发光芯片，绑定在引脚的阴极支架上，通过金线与阳极引脚连通，外围是环氧树脂封装胶体，不同颜色的胶体对应不同的发光波段，红色款胶体添加了对应散射剂，让发光角度覆盖15度到30度的常规指示范围，蓝色款采用透明胶体加色母调配，保证光线透出的均匀性，不会出现局部亮斑。建模时特意还原了胶体顶部的圆弧曲面，这个曲面本身就是一次光学透镜，能够把芯片发出的光线做初步汇聚，不需要额外加装透镜就能满足近距离指示的亮度要求。引脚部分特意做了折弯处的圆角处理，还原实际器件引脚靠近胶体位置的应力释放结构，避免建模时直角折弯导致的应力集中误导，实际生产中这个位置如果反复弯折很容易出现引脚断裂，建模时保留这个结构细节，能让后续做装配仿真、焊装应力分析的时候得到更贴近实际的结果。

　　从功能特性来看，这类直插LED的正向工作电压通常在1.8V到3.2V区间，红色款导通电压更低，蓝色款导通电压相对更高，工作电流控制在5mA到20mA之间就能满足常规指示需求，设计模型时保留了引脚的极性区分特征——长引脚为阳极、短引脚为阴极，同时胶体底部阴极侧做了切平处理，即使后期裁剪了引脚长度，也能通过胶体的切边快速判断极性，避免焊接时接反导致器件不亮。在做设备结构设计的时候，这类器件的安装边界需要注意几个要点：首先是胶体伸出面板的高度，如果是直接外露安装，面板开孔直径要比胶体直径大0.2mm左右，预留装配公差，避免安装时挤压胶体导致内部金线断裂；如果是配合导光柱使用，胶体顶端要和导光柱入光面保留0.1mm到0.3mm的间隙，避免装配公差挤压损伤胶体。其次是引脚的焊接温度，手工焊接时温度控制在350摄氏度以内，焊接时间不超过3秒，建模时虽然不需要体现温度参数，但预留的引脚长度要满足焊接时热量不会顺着引脚快速传导到胶体内部，避免高温损伤芯片和封装胶体。

　　在实际设备选型应用中，这类直插LED不需要复杂的驱动电路，只要串联对应阻值的限流电阻就能直接接入控制电路，相比贴片LED，直插封装的器件在高振动场景下的可靠性更高，引脚和PCB焊盘的结合面积更大，抗振动脱落能力更强，所以在工业控制设备、户外小型电子设备上的应用占比一直很高。建模时还原的两款不同颜色的器件，也对应了电路中不同的信号指示逻辑——通常红色用来指示电源、故障类信号，蓝色用来指示通讯、工作状态类信号，同一封装尺寸的不同颜色器件可以共用同一套PCB焊盘、面板开孔设计，不需要为不同颜色单独调整结构参数，能大幅减少设计阶段的重复工作量。做三维建模的时候，特意还原了器件表面的材质质感，环氧树脂胶体的半透明特性、金属引脚的哑光镀锡质感都做了对应表现，在做设备整体渲染、装配效果验证的时候，可以直接调用这个模型放到面板装配体中，直观看到实际安装后的显示效果，不需要后期再做效果调整。
