编织式电缆防护夹套结构设计

　　在电力输配、电气设备布线、成套电控柜装配等工程场景中，线缆的端部防护与应力释放一直是结构设计里容易被忽略却直接影响系统可靠性的环节。这款编织式电缆夹套，核心作用就是在电缆穿出设备壳体、变压器接线端、接线端子排的位置，承担线缆径向约束、弯折应力分散、外层绝缘防护的功能，避免电缆在长期运行中因拉扯、反复弯折、震动磨损出现绝缘层破损、线芯断裂的故障。

　　从结构设计逻辑来看，这款夹套采用交叉编织的镂空网状结构，和传统的硬质塑料电缆格兰头、橡胶护套不同，编织结构本身具备多方向的形变余量，既可以在穿线时适当扩张口径适配一定线径范围内的电缆，也能在电缆受外力拉扯时通过编织丝的微量位移分散应力，不会像硬质护套那样在卡紧位置形成应力集中点，长期使用下不会出现电缆绝缘层被硬边割伤的问题。夹套整体为长管状结构，两端的编织收口做了密织处理，安装时一端可以套接在设备的出线口接头上，另一端包覆在电缆外层，不需要额外做复杂的卡接结构，依靠编织结构本身的抱紧力就能实现固定，同时镂空的结构不会完全封闭电缆外层，在大电流载流的电缆应用场景下，还能保留一定的散热空间，避免电缆接头位置因包覆过严出现积热升温的问题。

　　在实际选型适配时，这款夹套的安装边界需要结合出线口的尺寸确定，夹套的自然状态内径略小于适配电缆的外径，这样安装后才能产生足够的抱紧摩擦力，防止电缆受拉时从夹套中滑脱；夹套的长度设计覆盖了电缆出线后最容易出现弯折的区段，一般从设备出线口向外延伸15到20倍电缆外径的长度，这个区间是电缆受外力时弯折形变最集中的区域，编织结构的柔性约束可以让电缆的弯折弧度保持在安全弯曲半径以上，避免出现死折损伤线芯。夹套的编织丝采用金属材质，相比尼龙编织套具备更好的抗老化、抗高温性能，在变压器、工业电控设备这类运行环境温度偏高的场景中，不会因为长期高温出现材质脆化、抱紧力失效的问题，同时金属编织层还具备一定的电磁屏蔽作用，可以减少电缆自身的电磁辐射对外界敏感元件的干扰，也能降低外界电磁干扰对电缆内传输信号的影响。

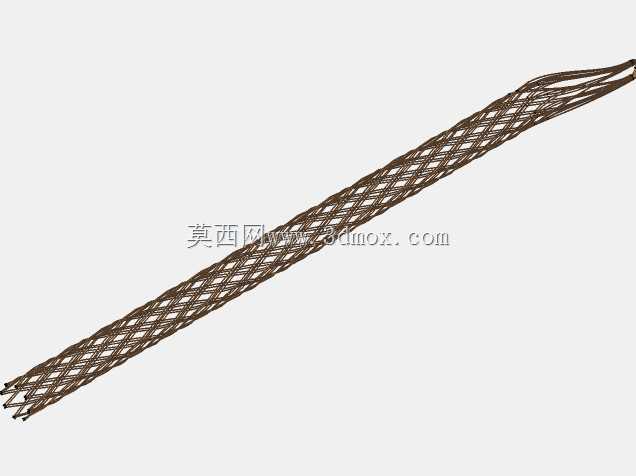

　　在三维建模过程中，这款夹套的结构还原重点在于编织纹理的真实呈现，每根编织丝的交叉角度、叠压顺序都按照实际编织工艺还原，不会出现纹理错位、穿模的问题，同时建模时保留了编织结构的可形变特性参数，在做装配模拟时可以直观看到夹套套接在不同线径电缆上的抱紧状态、以及电缆弯折时夹套的随动形变效果，方便结构设计人员在做设备布线设计时，直接验证夹套和出线口、电缆的适配性，提前排查安装干涉、应力集中的设计隐患。在实际工程应用里，这类编织电缆夹套常被用在电源变压器的低压侧出线端、移动电控设备的线缆引出位置、有震动工况的设备布线节点，相比传统的护套结构，它的安装效率更高，不需要拧紧紧固件、不需要做粘接处理，直接套接到位就能实现防护固定，同时适配的线径范围更宽，减少了项目中需要储备的护套规格数量，降低物料管理成本。

　　设计时也充分考虑了不同工况的适配性，编织结构的孔隙率控制在合理区间，既保证足够的结构强度和抱紧力，也不会因为孔隙过大失去对电缆外层的防护作用，能阻挡大部分的灰尘、飞溅杂物直接接触电缆绝缘层，同时不会积存冷凝水，在户外或者潮湿工况下使用时，不会因为护套内部积水加速电缆绝缘层的老化。夹套两端的密织段做了平滑收边处理，没有突出的编织丝断头，安装时不会划伤操作人员的手部，也不会刮伤电缆的外绝缘层，整个结构没有额外的拼接零件，一体编织成型，不存在装配松动、零件脱落的风险，长期运行的可靠性更高。
