滑轮提取用布什萃取器机械结构设计

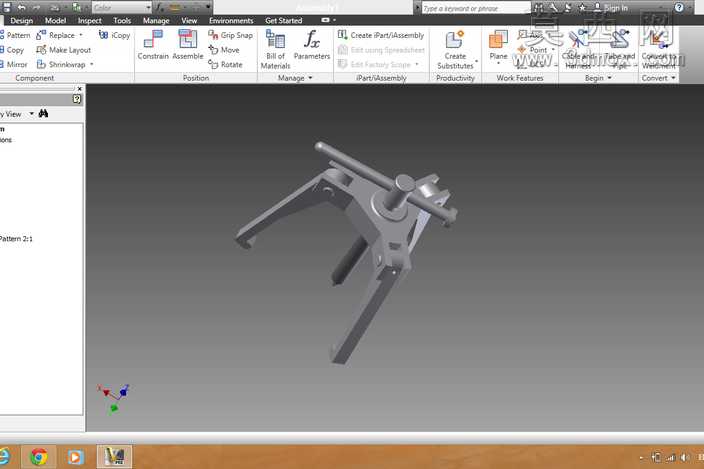

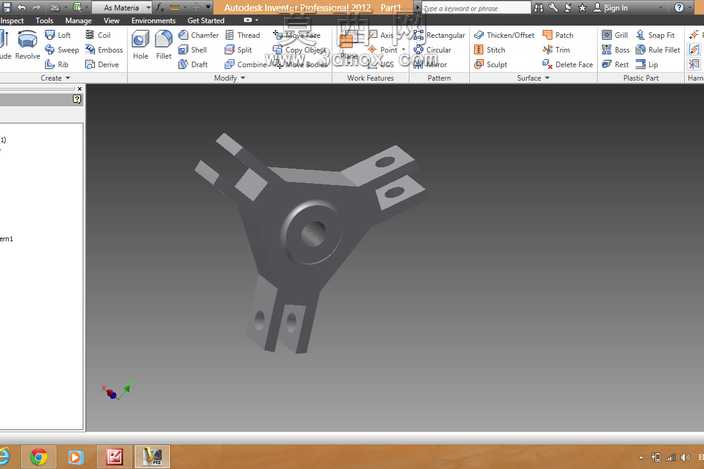

本作品为针对机械零件如滑轮提取作业设计的布什萃取器三维模型，采用Autodesk Inventor软件完成全参数化建模，建模过程中严格遵循机械加工工艺的公差配合要求，对每一处结构特征都进行了严谨的尺寸约束与几何约束，确保模型可直接对接后续的工程图导出与生产加工环节。模型整体采用三爪式对称夹持结构设计，中心设置螺旋顶推传动构件，通过顶部的操作杆施加扭矩即可带动中心顶杆轴向进给，配合三个均匀分布的卡爪实现对目标滑轮类零件的稳定卡持与平稳拔出，有效避免传统敲击拆卸对零件配合面造成的损伤。在材质渲染设置上，主体金属构件采用调质合金钢材质参数，调整金属粗糙度、反射率与环境光遮蔽参数，还原金属构件经过机加工后的哑光金属质感，操作杆部位做了防滑纹理的细节建模，还原实际工装的使用触感设计。结构设计上充分考虑了力学传递路径，三个卡爪与主体支架采用铰接式连接，可在一定范围内自适应不同直径的滑轮零件，中心顶推部位设置了耐磨衬套的细节结构，延长工具的反复使用寿命，各活动部件之间预留了合理的装配间隙，避免实际使用过程中出现卡滞问题。设计思路围绕机械维修场景中滑轮类零件拆卸难、易损伤的痛点展开，摒弃了传统撬拆、敲击的粗放作业方式，通过螺旋传动的增力特性，以较小的操作力即可获得足够的拆卸顶推力，整体结构紧凑，操作便捷，可适配多种规格的滑轮类轮状零件的提取作业，模型完整还原了所有装配关系，各零部件可独立拆分，能够用于装配工艺演示、维修作业指导以及后续的结构优化迭代。
