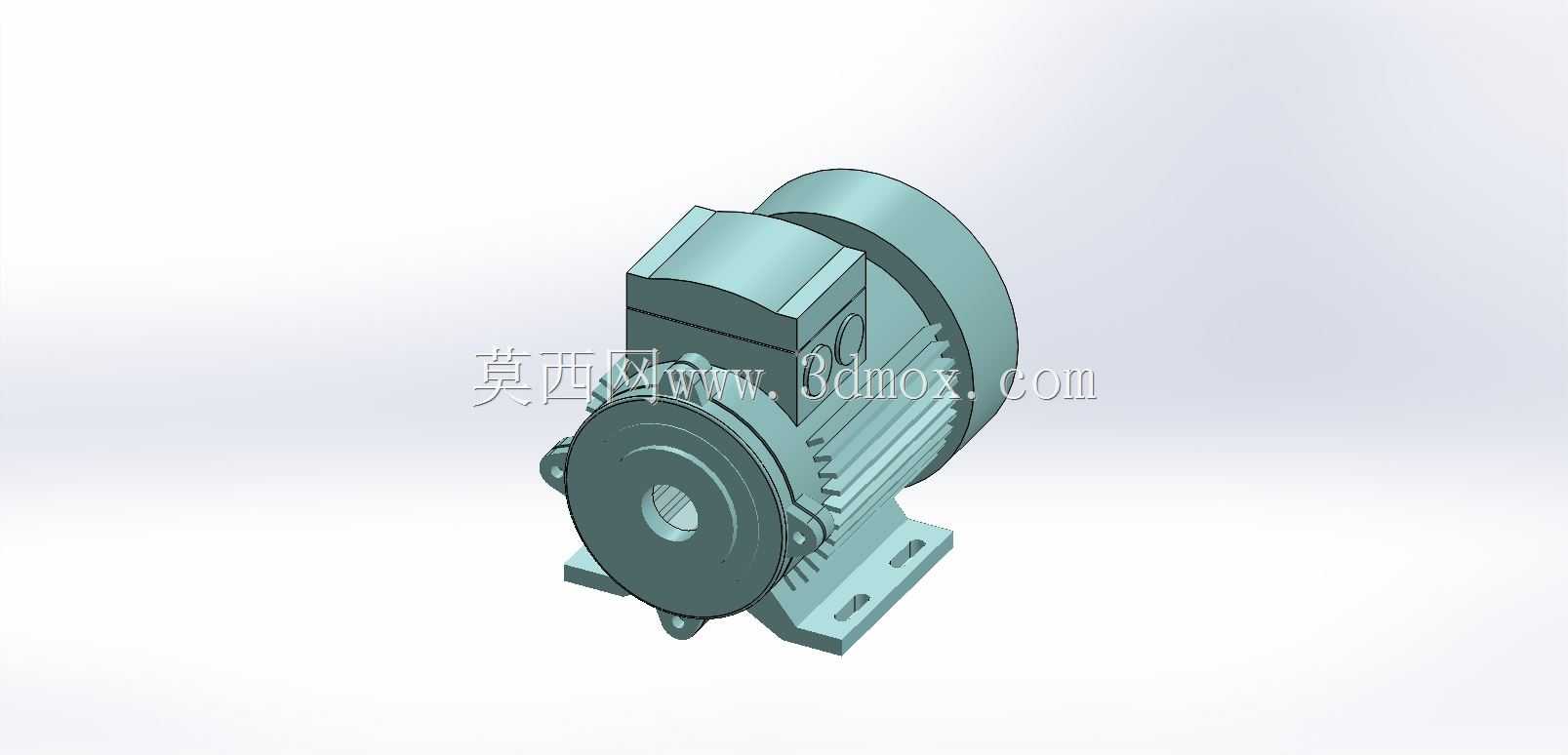

工业用卧式交流异步电机三维结构

　　在常规工业产线的动力配套环节，这类卧式安装的交流电机是应用覆盖度极广的动力输出部件，从输送线辊筒驱动、小型泵组动力输入，到自动化专机的主轴动力源、风机类负载拖动，都能见到同结构电机的身影。做三维结构设计时，首先要明确的是安装边界的约束：底部带安装孔的铸铁机座是核心承载基准，四个沉头安装孔的孔距公差、安装面平面度都要匹配通用工业安装基座的标准，避免现场安装时出现孔位错位、贴合面间隙过大导致的运行振动问题。

　　机座上方的接线盒结构做了独立的腔体设计，腔体内部预留了接线端子排的安装空间，盒盖与腔体的配合面做了止口结构，能满足常规工业环境下的防尘防溅要求，接线方向可根据现场布线需求调整进线口朝向，这部分结构在建模时要预留足够的走线空间，避免后期装配时线缆弯折半径不足。输出端的法兰端盖采用了止口定位结构，与机座的配合公差选H7/js6的过渡配合，既能保证端盖装配后的同轴度，也方便后期维护拆卸；端盖中心的输出轴伸做了标准键槽结构，键槽的对称度、轴伸直径公差都要匹配通用联轴器、带轮的安装尺寸，轴伸根部的退刀槽、密封槽结构也做了还原，能直观呈现密封件的安装位置，避免选型时出现密封件尺寸匹配错误。

　　电机外壳的散热筋结构沿机座轴向均匀排布，建模时做了等壁厚处理，筋条高度、间距都参考了同功率等级电机的散热设计参数，能保证电机运行时的热量通过散热筋快速散出，避免温升过高影响绝缘寿命；尾部的风罩与机座采用卡扣加螺栓的双重固定结构，风罩的通风孔做了导流角度设计，能引导冷却风沿散热筋轴向流动，提升散热效率。从设计思路上看，这类通用电机的三维建模优先保证安装接口的通用性，所有外部安装尺寸都遵循行业通用的安装尺寸规范，不管是做设备整体布局时的干涉检查，还是做配套安装支架的结构设计，都能直接调用模型进行装配验证，不需要反复核对实物尺寸。

　　在做设备选型配套时，通过这个三维模型可以直观确认电机的外形轮廓与周边部件的安全距离，比如输出轴与设备传动部件的对接长度、接线盒与设备走线槽的相对位置、尾部风罩与设备护板的间隙，都能在装配环境下提前排查干涉问题，减少现场安装调试时的改造成本。模型还原了电机的所有外部结构细节，包括吊环安装孔、接地螺钉位置、铭牌安装区域，这些细节在做设备整体三维布线、安全防护设计时都能提供准确的参考，不会出现因为模型细节缺失导致的防护结构设计偏差。不同于定制化的专用电机，这类通用交流电机的结构标准化程度高，建模时严格遵循通用安装尺寸规范，能适配绝大多数工业场景的动力配套需求，不管是轻工产线的小型输送设备，还是通用机械的泵阀、风机配套，都可以直接套用该结构的安装尺寸进行整机设计，大幅缩短前期方案设计的周期。
