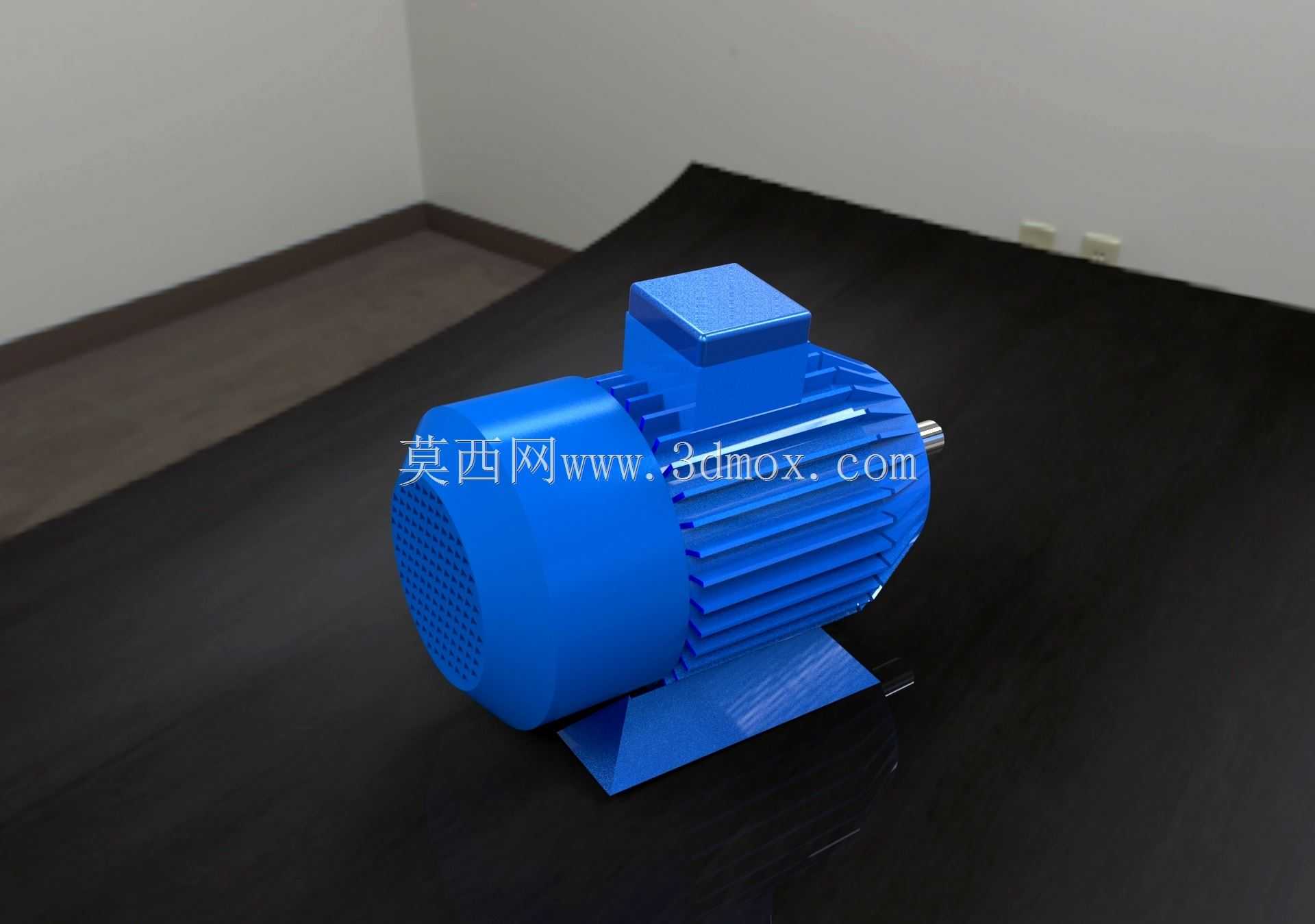

工业卧式鼠笼式异步电动机三维结构

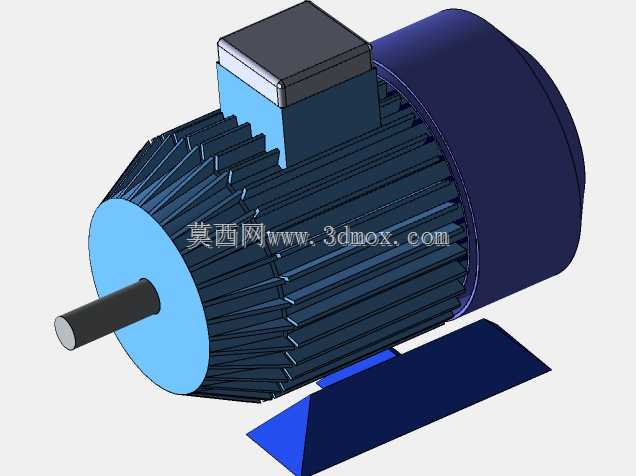

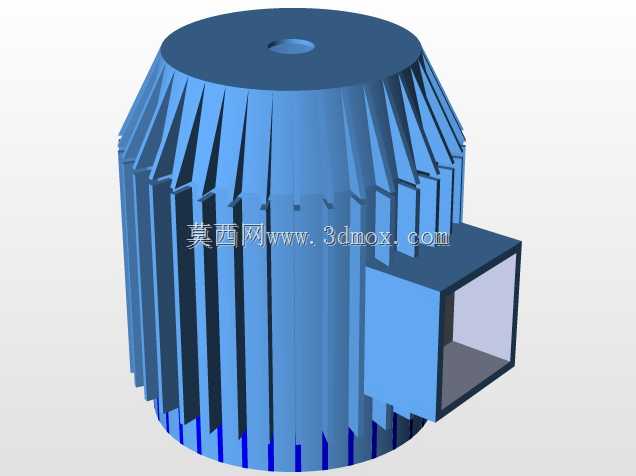

　　机壳部分的散热筋做了等距阵列的细节还原，实际运行中电机的定子热量会通过机壳传导到这些散热筋上，配合尾部风罩内的风叶实现空气对流散热，建模时特意把散热筋的拔模斜度做了1.5度的处理，和实际铝压铸或者铸铁机壳的出模工艺保持一致，不会出现工艺上无法实现的直角结构。接线盒的位置设置在机壳顶部偏输出轴反侧的位置，这个位置的选择是考虑现场布线的便利性，不管是电机水平安装在泵组底座上，还是垂直安装在设备侧壁，接线盒的进线口都能方便电缆穿入，不会和周边的管路、结构件产生干涉。在工业流体输送、通用机械传动的场景里，这类卧式电动机是应用覆盖度极高的动力输出单元，从车间里的离心泵、齿轮泵驱动，到输送线辊筒、小型风机的动力输入，几乎所有需要恒定转速、稳定扭矩输出的工位，都能见到同结构电机的身影。做这个三维结构的时候，最先敲定的是安装边界的约束：底脚安装的孔距严格遵循通用工业电机的安装尺寸规范，保证模型导入设备总装时，能直接和标准泵座、设备安装板的孔位对齐，不需要二次调整安装位的坐标。

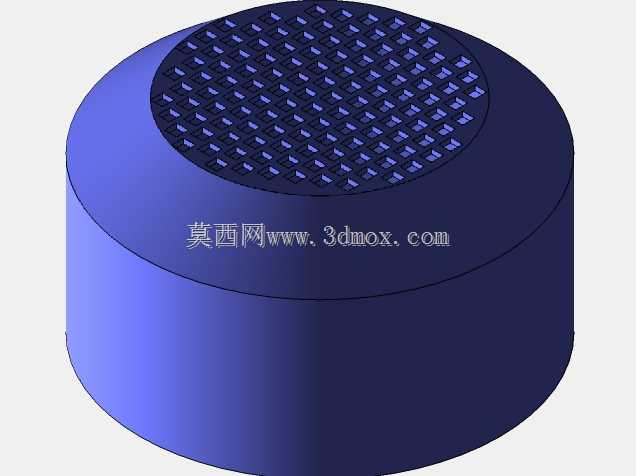

　　输出轴的轴伸长度、键槽尺寸都对应通用的负载连接标准，不管是连接泵的联轴器，还是带轮、链轮，都能匹配标准的传动件尺寸，轴肩的位置做了限位台阶，安装传动件时可以直接顶到台阶面，保证轴向定位的精度，不需要额外加调整垫片来控制轴向位置。端盖部分的止口配合尺寸做了公差带的预留，实际装配中端盖和机壳的止口是过盈配合，建模时把配合面的重合度做了精准约束，还原真实的装配关系，尾部的风罩采用了镂空格栅结构，既保证进风面积，又能防止外部杂物触碰旋转的风叶，风罩和机壳的连接卡扣位置也做了对应结构，和实际的装配固定方式一致。

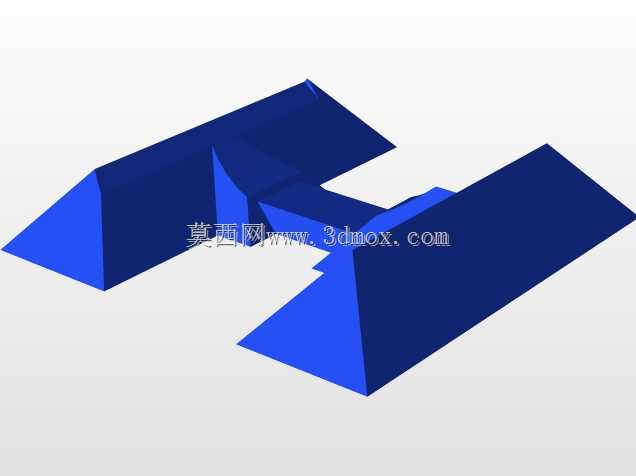

　　做结构设计的时候，特意把定子腔、转子轴的内部装配关系做了分层处理，导入装配环境后可以直接做剖切查看内部结构，方便做教学演示或者结构校核，底脚的安装面做了0.2mm的平面度预留，对应实际加工中的平面度要求，保证电机安装后不会因为底脚不平产生运行振动。在泵组配套的场景里，这类电机的输出转速通常匹配四极异步电机的1450转左右额定转速，和离心泵的额定工作转速区间完全匹配，建模时把电机的整体重心位置设置在底脚安装面的中心区域，保证运行时的稳定性，不会因为重心偏移产生额外的振动载荷。

　　接线盒内部的接线柱位置也做了简化还原，方便做电气布线的模拟，电缆进线口的螺纹尺寸对应标准的电缆防水接头规格，现场安装时可以直接选配对应规格的格兰头，不需要重新扩孔或者加工螺纹。整个模型的外形轮廓没有做夸张的艺术化处理，所有的圆角、倒角尺寸都参考实际量产电机的工艺要求，比如机壳和端盖的连接螺栓孔位置，均匀分布在止口外侧，螺栓的规格对应标准的内六角圆柱头螺栓，装配时不会和周边结构产生干涉。在设备选型阶段，把这个模型导入总装文件，可以直接核对电机和泵体、管路、防护罩的安全间隙，提前发现安装过程中可能出现的干涉问题，比如电机尾部风罩和墙壁的距离是否满足散热要求，接线盒打开时是否会被旁边的管路挡住，输出轴和联轴器的对中空间是否足够，这些细节在三维建模阶段就完成校核，能大幅减少现场安装调试的返工量。
