约翰逊81026型12V直流驱动电机结构设计

　　在小型低压驱动场景的设备选型与结构适配工作中，这类12V直流有刷电机是桌面级小型设备、便携电动工具、低压传动模组里的常用动力源，很多做小型自动化实验台、家用小电器改装、模型动力改装的结构工程师，在做动力单元匹配时都会优先考虑同规格的成熟电机方案，不需要从零开始做电机本体的电磁设计，只需要围绕电机的安装边界做配套的固定结构、输出轴连接结构设计即可，能大幅缩短小型设备的研发周期。

　　从实际应用场景来看，这类额定电压12V的直流电机适配场景非常广，小到桌面3D打印机的送料驱动、小型传送带的动力单元、学生竞赛类机器人的行走驱动，大到车载低压附属设备的动力输出、便携农用小型工具的动力源、家用清洁设备的滚刷驱动，都能见到同规格电机的身影，它的供电门槛低，常规12V直流电源、车载点烟器供电、小型铅酸电池/锂电池组都能直接驱动，不需要额外搭配复杂的高压供电模块，对低压设备的集成非常友好。

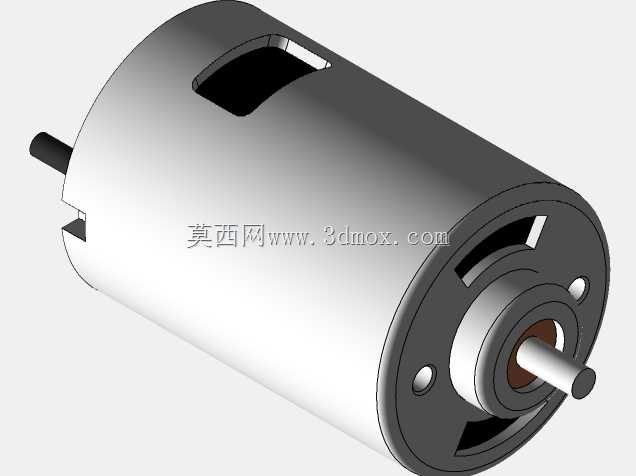

　　从功能特性来看，这款电机的空载转速能达到每分钟19000转，额定工作电流3.73A，整体重量仅470克，功率密度在同尺寸小型直流电机里属于比较均衡的水平，既能够满足需要高转速输出的直驱场景，也可以搭配减速齿轮组实现大扭矩的低速输出，适配不同负载特性的传动需求。电机本体采用圆柱形金属机壳设计，机壳表面做了黑化处理，既能够提升工作时的散热效率，也能在一定程度上隔绝外界的粉尘、轻微溅水对内部碳刷、绕组的影响，两个接线端子分别布置在机壳尾部的上下两侧，红黑端子对应正负极，接线时不容易出现接反的问题，尾部的轴伸端做了轴承位的凸台结构，能提升输出轴的径向承载能力，减少带负载运行时的轴跳问题。

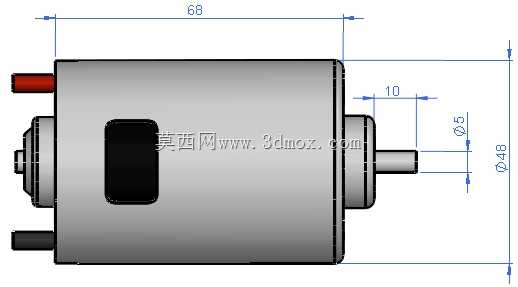

　　做配套结构设计的时候，首先要明确这款电机的安装边界尺寸，它的机身总长度为68毫米，输出轴的直径为5毫米，输出轴从轴承位凸台伸出的长度为10毫米，轴承位凸台的直径小于机身直径，在设计安装固定座的时候，可以选择环抱式机身固定，也可以选择在前端凸台位置做定位止口，两种固定方式都能保证电机安装后的同轴度。环抱式固定适合负载冲击比较大的场景，通过橡胶减震圈包裹机身再锁入固定座，能减少电机高速运转时的震动传递到整机结构上；止口定位的方式适合安装空间比较紧凑的场景，只需要在安装板上加工对应直径的定位孔，用端盖压住电机前端面即可，不需要占用机身径向的安装空间。

　　设计输出轴连接结构的时候要注意，5毫米直径的输出轴一般是光轴带扁位或者D型轴结构，配套的同步轮、齿轮、联轴器的内孔要做对应的公差配合，过盈量太大的话装配时容易压坏输出轴的轴承，间隙太大的话高速运转时会出现偏心震动，一般选H7/k6的过渡配合比较合适，如果是需要经常拆卸的测试场景，也可以选间隙配合加顶丝固定的方式，但要注意顶丝要顶在轴的扁位上，避免长期运转出现轴和连接件的相对滑动。另外电机的接线端要预留足够的走线空间，尾部不要紧贴设备壳体，要留出至少5毫米的散热间隙，避免长时间高负载运行时热量堆积，影响碳刷的使用寿命。

　　很多新手工程师在选这类小型直流电机的时候容易只看转速参数忽略扭矩特性，实际上这款电机的高转速特性对应的是低扭矩输出，如果直接用输出轴驱动大负载的话很容易出现堵转，堵转时电流会远超额定的3.73A，轻则烧蚀碳刷，重则烧坏绕组，所以在负载扭矩超过0.1N·m的场景下，一定要搭配对应减速比的减速箱使用，把输出转速降到合适的区间，同时提升输出扭矩，让电机工作在额定负载区间内。另外在做三维建模的时候，要把电机的所有外形细节都还原准确，包括接线端子的凸起尺寸、机身的散热槽结构、输出轴的倒角细节，不然在做整机装配干涉检查的时候，很容易出现实际装配时零件和电机凸起位置干涉的问题，导致加工出来的结构件无法安装。

　　在做设备的震动测试的时候，这类高速电机的动平衡特性是需要重点关注的，电机本身的转子动平衡是出厂时做好的，但如果外接的连接件动平衡不好，高速运转时会把震动放大，所以在设计外接传动件的时候，要尽量做轴对称结构，避免偏心质量太大，必要的时候可以在电机固定座和设备机架之间加橡胶减震垫，阻断震动的传递路径，降低整机的运行噪音。
