32650规格圆柱电芯单体结构设计

　　在便携储能设备、低速电动两轮车、分布式光伏储能模组、工业后备电源的结构设计环节，32650圆柱电芯是应用占比极高的基础供能单元，这类电芯的三维结构建模精度，会直接影响后续电池包成组的空间利用率、散热流道设计合理性以及结构固定的可靠性。不同于常规小容量圆柱电芯，32650电芯的径向尺寸达到32mm量级，轴向高度为65mm，更大的单体体积意味着单电芯容量更高，成组时所需的电芯串并联数量更少，对应的汇流排焊接工序、结构固定点位都能相应简化，但同时也对单体电芯的外形公差控制、安装边界预留提出了更严格的要求。

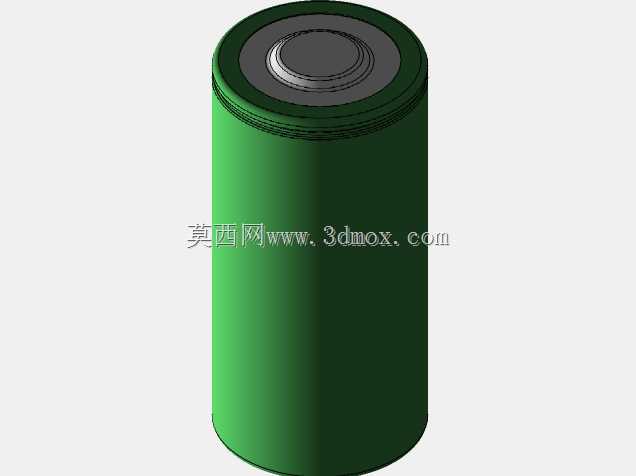

　　从实际工程应用的角度出发，这款电芯的结构建模首先还原了量产电芯的真实外形特征：主体为圆柱状钢壳结构，外壳做了绝缘包覆处理，建模时保留了壳体表面的滚槽结构——这一结构是电芯生产过程中封装正极盖帽的压装定位位，滚槽的深度、宽度公差直接决定了电芯封装的密封可靠性，建模时按照量产电芯的通用工艺尺寸还原了滚槽的台阶特征，没有做简化省略，方便后续做电池包结构干涉检查时，准确判断相邻电芯之间的安全间隙。顶部的正极盖帽区域做了分层结构还原，包含泄压阀、正极集流盖板、绝缘密封垫圈几个核心部分，其中泄压阀的凸起高度、盖帽与钢壳的同轴度都按照行业通用公差做了参数化设置，方便设计人员根据自身选型的电芯实际尺寸快速调整参数。

　　在安装边界的设计考量上，这款模型预留了成组时所需的结构空间：电芯径向安装时，相邻电芯之间的最小安全间隙按照1.5mm设置，这一间隙既可以满足结构胶填充的空间需求，也能为电芯充放电过程中的膨胀形变预留余量，避免成组后电芯挤压导致内部短路。轴向方向上，顶部盖帽区域预留了0.8mm的汇流排焊接空间，底部负极壳体区域预留了0.5mm的绝缘垫安装空间，这些边界尺寸都是从实际量产电池包的设计规范中提炼而来，避免设计人员在后续成组设计时出现尺寸链错误。

　　从功能特性的还原角度，模型区分了电芯的正负极结构特征，顶部正极盖帽为凸起结构，底部负极为平面钢壳结构，建模时将两个区域做了独立的特征分组，方便后续做仿真分析时快速赋予不同的材料属性、设置电极耦合边界。外壳的绝缘层厚度按照0.1mm的常规PET膜厚度做了薄壁特征处理，没有将绝缘层与钢壳合并为单一实体，方便设计人员在做绝缘耐压仿真、安规距离检查时单独提取绝缘层特征进行分析。

　　在不同行业的应用场景中，这款电芯的结构适配性也做了对应考量：用于便携储能设备时，电芯的固定方式多为支架卡接，模型的圆柱面粗糙度、直径公差按照卡接固定的要求设置，保证支架卡扣与电芯的过盈量在合理区间；用于低速电动车动力电池包时，电芯之间多采用灌胶固定，模型的外表面特征保留了钢壳的细微磨砂质感，方便模拟灌胶后的粘接强度；用于工业后备电源模组时，电芯多采用焊接汇流排的连接方式，顶部盖帽的平面度按照焊接工艺要求做了特征还原，保证汇流排与电极的接触面积符合载流要求。

　　设计思路上，这款模型没有做过度的特征简化，也没有冗余的内部电化学结构细节——毕竟对于结构设计人员来说，电芯内部的卷绕结构、电解液腔体等特征并不影响外部结构设计，反而会增加模型的文件体积，拖慢装配体的运行速度；但所有与外部结构设计、安装、安规相关的特征都做了1:1还原，包括钢壳底部的圆角特征、滚槽处的台阶过渡、正极盖帽的泄压阀刻线位置，这些细节往往是新手建模时容易忽略的部分，却恰恰是实际生产中最容易出现干涉、安规距离不足的位置。比如很多新手在建模圆柱电芯时会将整个主体做成光滑圆柱，忽略滚槽的台阶，导致成组时固定支架的卡位与滚槽位置不匹配，实际装配时出现支架无法卡紧电芯的问题；还有的建模时将正极盖帽做成与壳体等直径的平面，导致汇流排焊接时焊枪与钢壳发生碰撞，引发短路风险。

　　此外，模型的坐标系设置也符合工程设计习惯，将电芯的轴向设置为Z轴，底部负极平面与XY基准平面重合，中心轴与Z轴重合，方便设计人员在装配时快速阵列电芯，快速计算不同串并联数量下的电池包整体尺寸，不需要额外调整电芯的基准位置。对于需要做热仿真的设计人员，模型的实体特征做了连续的几何拓扑，没有碎面、重叠面等问题，可以直接导入仿真软件划分网格，不需要做大量的几何修复工作。
