U型硅钼棒高温加热元件结构设计

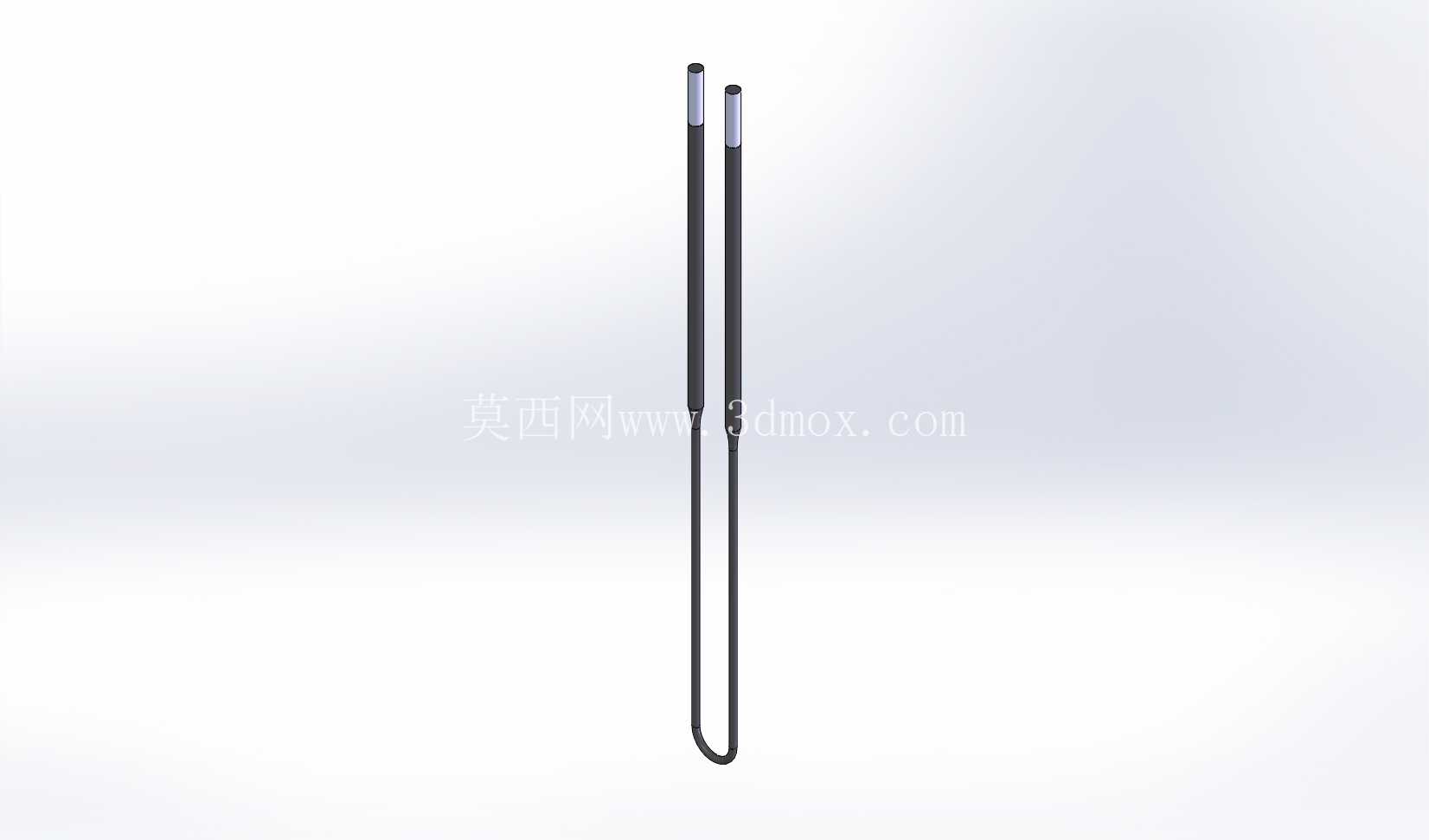

　　在工业高温热处理设备的电热系统设计中，硅钼棒类加热元件是核心的发热功能部件，这类元件常被应用于箱式电阻炉、马弗炉、陶瓷烧结炉、玻璃熔炼炉等需要1200℃以上高温作业的热加工场景，承担着将电能转化为热能、为炉腔提供稳定均匀高温场的核心作用。本次设计的U型MoSi2加热元件，采用经典的U型弯折结构，两根平行的发热段通过底部的圆弧过渡段连接为整体，顶端预留的冷端段用于和炉体的供电接线结构连接，这种结构形式可以让发热段完全伸入炉腔内部，冷端处于炉壁外侧的低温区域，避免接线部位长期处于高温环境出现氧化、接触不良等故障。

　　从实际设备适配的角度出发，这类加热元件的设计首先要匹配炉腔的有效加热空间，发热段的长度直接决定了竖直方向上的温区覆盖范围，两根发热段的中心距需要和炉顶或炉侧的安装孔位间距完全匹配，避免安装时出现应力弯折，导致元件内部出现微裂纹影响使用寿命。冷端段的直径通常比发热段略粗，因为冷端的工作温度更低，更大的截面积可以降低自身电阻，减少冷端的发热量，既可以降低接线部位的温度，也能减少不必要的电能损耗。底部的圆弧过渡段采用大半径弯折设计，避免小半径弯折造成的材料内部应力集中，因为硅钼棒属于脆性陶瓷类材料，应力集中的位置在高温升降温过程中很容易出现断裂失效。

　　在功能特性设计上，MoSi2材质在高温下会在表面形成一层致密的二氧化硅保护膜，阻止元件进一步氧化，因此这类元件可以在空气气氛下长期工作在1700℃以内的高温环境，相比碳化硅加热元件，它的老化速率更慢，长期使用的电阻稳定性更好，不需要频繁调整供电参数来补偿电阻变化。设计过程中需要充分考虑元件的发热功率密度，根据炉腔的容积、保温层的热损失、工件的升温速率要求，计算单根元件的额定功率，再反推发热段的直径和有效发热长度，确保元件在额定功率下工作时表面负荷处于合理区间，避免表面负荷过高导致元件过快老化。

　　安装边界的设计上，元件穿过炉壁的位置需要预留足够的膨胀间隙，因为硅钼棒在高温下会有一定的线性膨胀，刚性固定会导致元件受热膨胀时出现弯曲变形甚至断裂，通常安装孔的直径要比元件冷端直径大3-5mm，间隙部位采用高温陶瓷纤维棉填充密封，既可以减少炉腔热量散失，也不会限制元件的热胀冷缩。接线部位采用铝编织带或者铜夹和冷端连接，保证接触面积足够，避免接触电阻过大导致接头发热，同时接线结构要便于后期更换元件，不需要大幅拆解炉体结构就能完成损坏元件的替换。

　　从三维建模的角度来看，这类元件的模型需要准确还原各段的直径比例、弯折半径、冷端与发热段的长度比例，在设备整体装配时，可以通过装配约束将元件准确安装到炉壁的安装位上，模拟发热段在炉腔内的分布位置，验证温区覆盖是否均匀，检查元件和炉内工装、工件之间是否存在干涉，同时也可以为后续的炉体热场仿真提供准确的几何模型，帮助工程师优化加热元件的排布方式，提升炉腔内部的温度均匀性。建模过程中需要注意区分冷端和发热段的结构差异，虽然两者是同一种基材加工而成，但冷端通常会经过渗硅处理降低电阻，在模型上可以通过不同的外观配色区分两个功能段，方便装配和后续的工程图输出。
