方形叠层9V供电电池结构三维建模

　　日常电子调试、小型检测设备供电场景里，9V叠层方形电池的出镜率一直不低，从老式指针万用表的供电仓，到无线话筒、烟雾报警器的内置电源，再到学生电子实训时的临时供电模块，这类电池的结构适配性直接决定了配套设备的仓体设计是否合理。做这个模型的时候最先考虑的不是外观还原，而是实际安装时的干涉问题——很多新手做设备电池仓建模时，容易忽略电池顶部两个极柱的凸起高度，还有极柱旁的六角卡扣结构，最后打样出来要么仓盖压到极柱导致短路，要么卡扣对位不准装取卡涩。

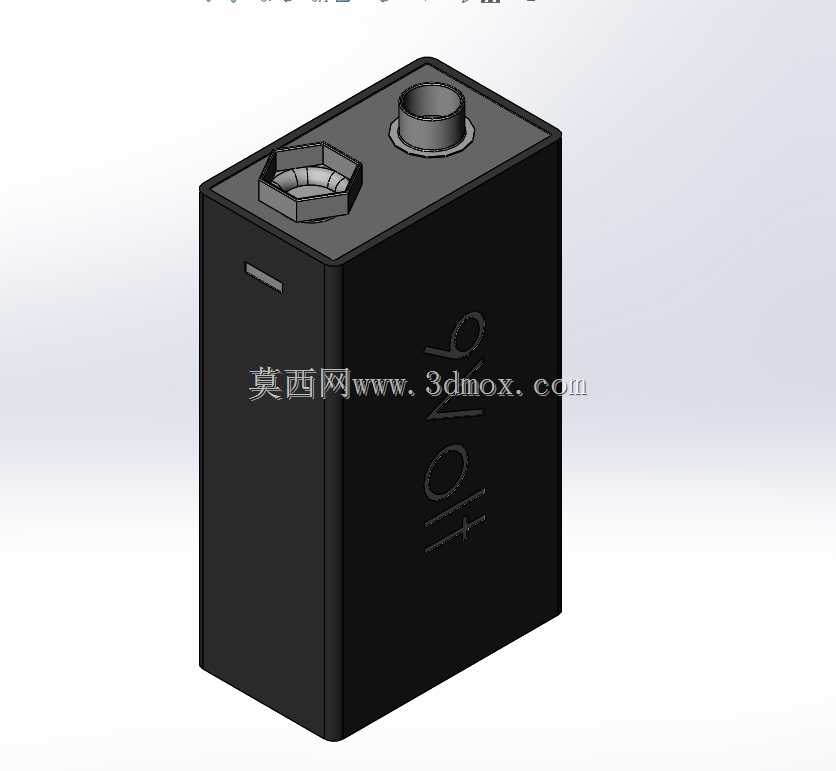

　　从结构细节来看，这款电池的主体是标准长方体构型，外壳做了细微的拔模斜度，方便注塑外壳脱模的同时，也能让电池装入仓体时形成轻微的过盈配合，不会因为设备晃动出现接触不良。顶部的两个极柱不是对称排布的，正极的圆柱凸起高度比负极的六角卡扣位高出1.2mm，这个尺寸差是行业通用的防呆设计，能避免使用者装反电池烧坏电路，建模时特意把这个高度差做了精准还原，连极柱边缘的倒角都按照实际冲压件的工艺做了0.3mm的圆角处理，不会出现尖锐棱边的建模错误。侧面印字的凹槽深度控制在0.2mm，是实际外壳丝印前的定位凹痕，不是简单的贴图纹理，做结构装配时可以忽略这个凹槽的尺寸影响，但如果做产品渲染或者工艺拆解动画，这个细节能大幅提升模型的真实感。

　　实际选型适配的时候要注意，这类9V电池的外部安装边界是固定的行业通用尺寸，主体长宽高分别为26.5mm、17.5mm、48.5mm，算上顶部极柱的总高度是50.2mm，设计电池仓时内部净尺寸要在长宽方向各留0.3mm的装配间隙，高度方向留0.5mm的弹片压缩空间，仓体的电极接触片要对应极柱的位置做弹性触片设计，负极触片要做能卡入六角卡扣的卡槽结构，防止电池受震动时移位。很多做手持检测设备的结构工程师容易踩的坑是，把电池仓的壁厚做太薄，又没留加强筋位置，最后电池装入时撑裂仓壁，参考这个模型的外壳壁厚是1mm，四周的圆角半径是1.5mm，做配套仓体时可以参照这个壁厚比例做结构加强。

　　从功能特性来说，这类叠层9V电池是由6颗1.5V的微型叠片电芯串联封装而成，虽然这个模型只做了外部结构，但建模时已经预留了内部电芯的装配空间，如果需要做拆解展示或者内部结构仿真，可以直接在外壳内部拆分出电芯堆叠的腔体，不需要重新调整外部尺寸。外壳表面的细微磨砂质感是实际产品的防滑设计，建模时把表面粗糙度设置为Ra1.6，对应实际注塑外壳的晒纹效果，做渲染时能还原真实的材质触感。另外电池侧面的 tiny 凹槽是生产时的注塑浇口残留位，位置在短边侧面距顶部8mm处，这个细节很多通用模型都会漏掉，但做生产线工装设计的时候，这个位置是机械手抓取的定位基准，不能随意改动位置。

　　在不同的应用场景里，这个模型的适配性也很强：做教学实训模型时，可以拆分外壳展示内部叠层电芯的串联结构，帮学生理解小型高压电池的封装逻辑；做电子产品结构验证时，可以直接把模型调入装配体，验证电池仓的尺寸、电极对位、装取路径是否合理，避免开模后出现装配问题；做产品演示动画时，带细节的极柱和表面纹理能让整个产品的真实度提升一个档次，不会出现一眼假的粗糙模型效果。要注意的是，这类电池的极柱是金属冲压件，和塑料外壳的配合是过盈压装，建模时极柱和外壳的配合面做了0.1mm的过盈量，和实际生产的装配公差一致，如果做受力仿真，可以直接用这个配合参数设置接触条件，不需要重新调整公差。
