小型嵌入式圆形控制按钮结构设计

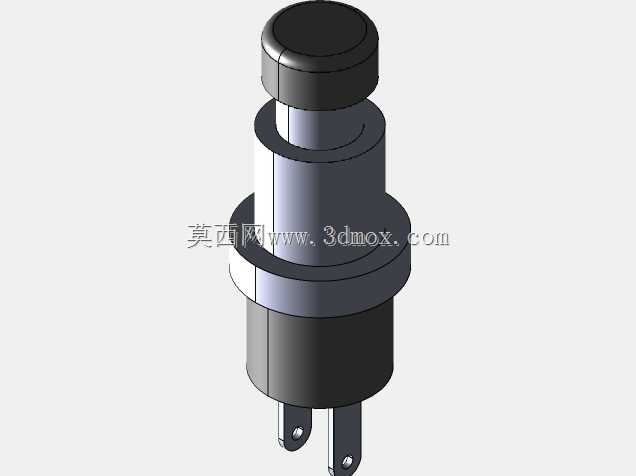

　　这类小型圆形按压按钮，常被用在紧凑空间的电控回路里做瞬时触发控制，比如小型手持检测设备的功能触发键、桌面小型实验装置的启停触发、DIY电子项目的输入控制端，还有部分低压配电小回路里的手动信号触发点位，因为整体体积小巧，不会占用过多面板安装空间，在对安装尺寸有严格限制的场景里适配性很强。从结构设计来看，这款按钮采用阶梯轴式的柱体外形，顶部是带圆角的按压帽，边缘做了细微的倒角处理，按压时手指接触的触感更柔和，不会出现硌手的情况，按压帽下方的轴段做了限位台阶，和下方的安装基座配合时，可以限制按压行程，避免按压力度过大导致内部弹性结构失效。中部的法兰凸台是安装定位的核心结构，安装时凸台贴合面板背面，配合前端的轴段穿过面板预留的安装孔，不需要额外的复杂固定结构，就能实现快速卡装，适配的面板厚度范围覆盖常规薄钣金、塑料壳体的常见壁厚，安装后不会出现晃动偏移的问题。底部的两个插片式接线端，采用平行直插设计，适配常规的2.8mm标准接插件，接线时不需要焊接，直接把对应规格的插簧端子压接导线后插装即可，装配效率比焊接式引脚更高，也方便后期维护更换。

　　设计过程中首先考虑的是按压手感的一致性，内部的复位弹簧预压行程经过匹配，按压力度控制在适合手指操作的区间，不会出现按压力度过大操作费力，或者压力过小容易误触发的问题，按压行程控制在合理范围，触发反馈清晰，操作人员按压时能明确感知到触发节点。外形尺寸上，整体轴向长度控制得比较短，安装后在壳体内部占用的纵深空间很小，适合内部空间局促的小型设备，安装孔直径匹配常规小型按钮的通用开孔尺寸，替换现有同规格按钮时不需要重新扩孔或者修改面板结构，互换性较强。

　　从实际使用场景出发，这款按钮的外露按压帽可以做不同颜色的区分，黑色款常作为停止或者复位功能键，红色款用作紧急触发或者停止键，蓝色款用作功能启动或者信号输入键，同一台设备上使用不同颜色的同规格按钮，既能保持面板外观的统一性，也能通过颜色快速区分功能，降低操作人员的误操作概率。结构上所有配合面都做了合理的公差匹配，按压轴和基座之间的间隙控制得当，既不会因为间隙过小出现按压卡滞，也不会因为间隙过大进入灰尘影响内部触点的接触可靠性，插片引脚的位置度经过校准，和接插件对接时不会出现偏斜插不进的情况。

　　在做三维建模的时候，每个阶梯段的同轴度都做了约束，避免出现不同轴导致的装配干涉，法兰凸台的厚度也结合常用面板的安装强度做了匹配，不会因为凸台过薄导致安装后受力断裂，按压帽的直径设计兼顾了手指接触面积和整体小型化的需求，既保证按压时有足够的接触面积，又不会因为直径过大占用过多面板位置。这类按钮属于低压控制类的基础元件，虽然结构不复杂，但每个尺寸细节都直接影响实际使用的手感和可靠性，比如顶部按压帽的圆角半径如果过小，长时间按压会有明显的不适感，圆角过大又容易和周边的其他元件产生干涉；复位弹簧的安装槽深度如果设计不合理，会导致弹簧歪斜，按压时出现卡涩的情况；插片引脚的长度如果过短，接插件插装后容易松脱，过长又会额外占用内部的布线空间。在设备选型时，这类迷你按钮适合用在控制回路电流不大的信号触发场景，不能作为主回路的分断元件使用，安装时要注意面板开孔的毛刺清理，避免毛刺刮伤按钮的外壁导致按压不畅，接线时要确保插簧端子和插片完全贴合，避免接触电阻过大导致工作时发热。
