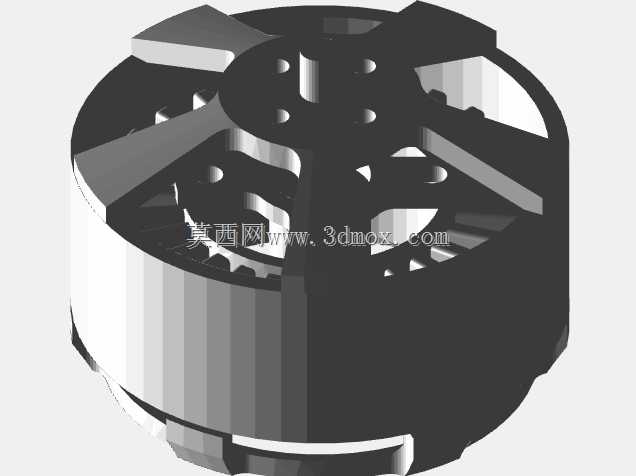

双层无刷直流XM5015MR-6动力电机结构

　　这款盘式结构的无刷直流动力部件，核心应用场景覆盖多旋翼无人机动力系统、小型电动载人飞行器动力单元、高速地面竞速模型动力输出端，也可适配小型工业自动化设备的直驱旋转工位，省去中间减速传动环节带来的效率损耗与背隙问题。从实际使用维度看，这类高KV值的外转子无刷结构，相比同功率等级的内转子电机，扭矩输出特性更适配大直径螺旋桨的直接驱动需求，不需要额外搭配减速齿轮组，整体动力总成的重量能降低30%以上，对于对载荷重量极度敏感的航空类应用来说，这个重量优势直接决定了整机的续航时长与有效载荷能力。

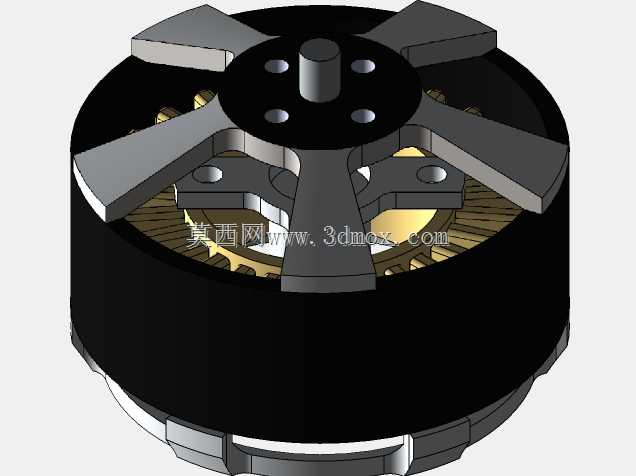

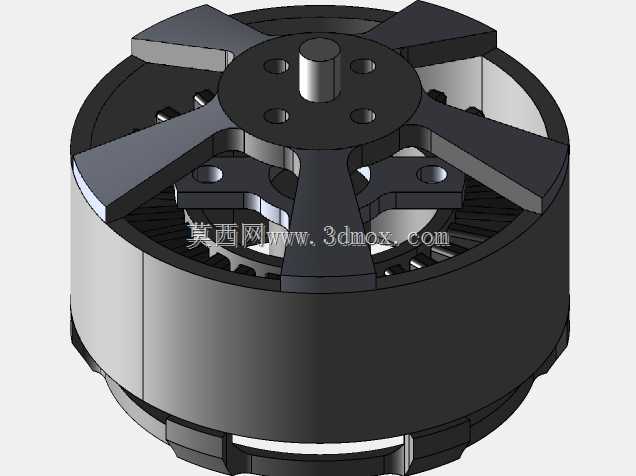

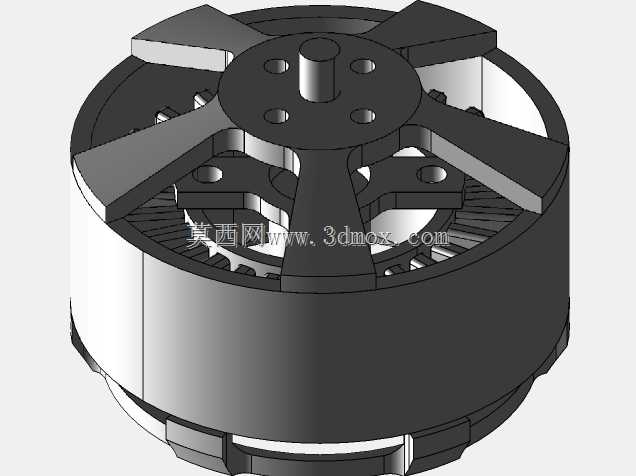

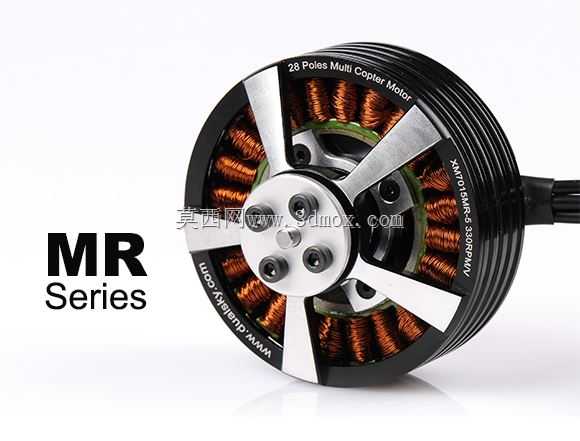

　　设计层面采用双层绕组排布结构，定子铁芯的槽型经过优化，在有限的径向尺寸内最大化铜线填充率，同时兼顾绕组散热路径的合理性——工作时绕组产生的热量既能通过定子基座的金属结构向安装面传导，也能通过转子旋转带动的气流直接带走定子端部的热量，避免长时间高负载运行下的绕组退磁问题。转子部分采用多极磁钢结构，磁钢粘贴在转子壳体内壁，配合定子的集中绕组方案，能实现更高的扭矩密度，动平衡校准基准设置在转子上端的安装轴段，出厂级的动平衡精度能满足每分钟上万转的运行需求，不会在高转速下出现异常振动导致的安装结构疲劳损坏。

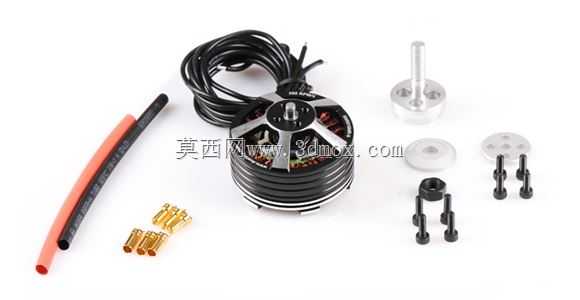

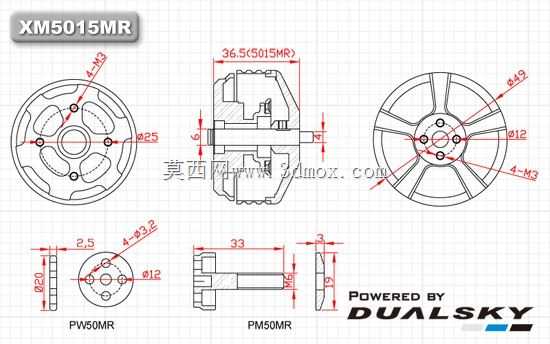

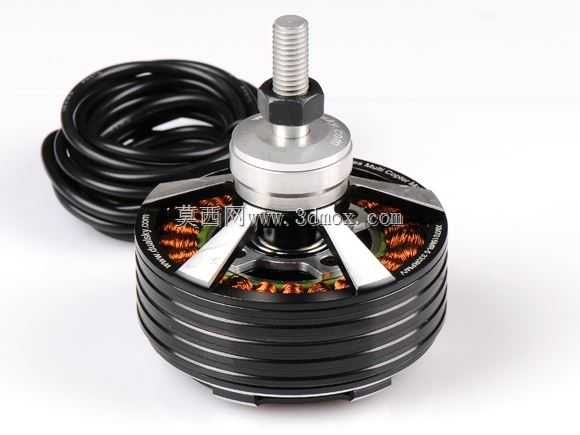

　　安装边界上，上端伸出的螺纹轴段为标准公制螺纹，配套锁紧螺母可直接适配市面主流的航模螺旋桨安装孔径，不需要额外制作转接件；电机底部的安装孔位采用圆周均布设计，安装孔的节圆尺寸与同级别50系列无刷电机完全通用，用户在替换同规格动力部件时不需要重新修改机架的安装孔位，能直接完成换装。出线端采用耐高温硅橡胶线缆，线缆长度预留了足够的布线冗余，线芯的载流量匹配电机最大持续电流的需求，长时间满油门运行时线缆不会出现过热软化的问题。

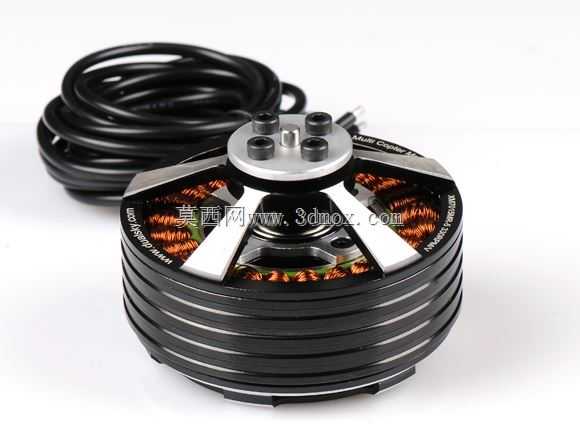

　　从结构设计的细节来看，转子外壳的散热鳍片结构并非装饰性设计，每一圈环形凸起都能在旋转时切割周边气流，增大转子壳体与空气的接触面积，把磁钢和转子壳体的热量快速散出，避免高温导致磁钢退磁失效。定子的硅钢片采用高导磁低损耗材质，能降低高频交变磁场下的铁损，提升电机整体的运行效率，在相同的输入功率下能输出更大的轴功率。轴承部分采用上下双轴承支撑结构，两个轴承分别布置在定子轴的上下端，能承受螺旋桨旋转时产生的径向拉力与轴向弯矩，避免单轴承结构在大拉力下出现的轴偏摆问题，延长电机的整体使用寿命。

　　在实际选型适配时，需要注意这款电机的KV值对应的螺旋桨匹配范围，过高的KV值搭配过大尺寸的螺旋桨会导致电机工作电流超出电调的承载范围，出现过热烧毁的问题；过低的负载则会让电机工作在效率区间之外，无谓消耗电池电量。安装时需要保证电机安装面的平面度，若安装面存在倾斜，会导致电机轴与安装面不垂直，高速旋转时螺旋桨的振动会被放大，不仅影响飞行稳定性，长期运行还会导致轴承过早磨损。绕组的出线顺序需要匹配电调的换向逻辑，任意调换两根相线的接线顺序即可改变电机的旋转方向，不需要对电机内部结构做任何改动。

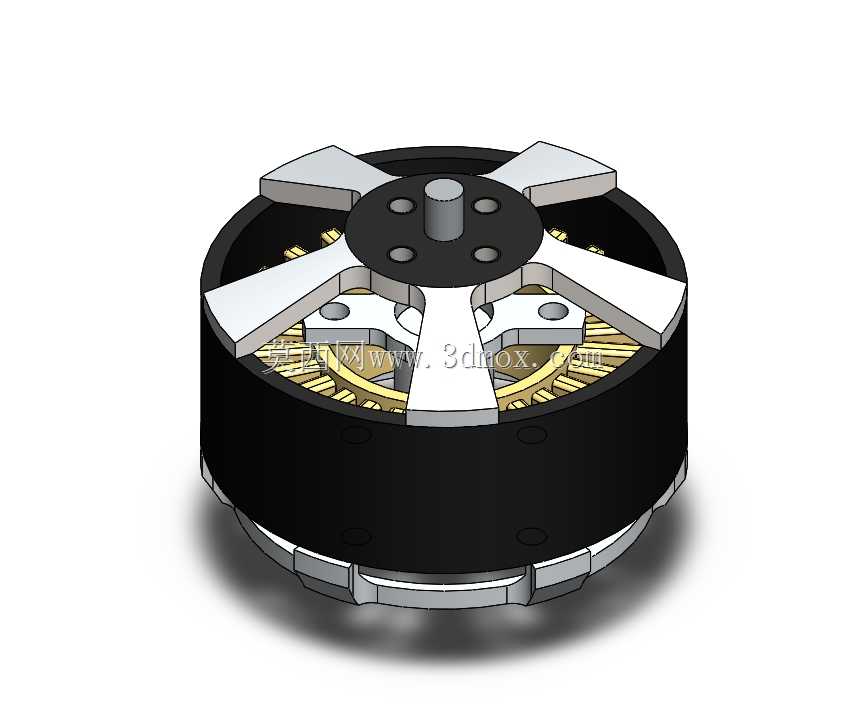

　　这类盘式外转子无刷电机的结构设计逻辑，核心是在最小的重量与尺寸限制下，最大化动力输出效率与可靠性，所有的结构细节都围绕航空类应用的减重、散热、高可靠性需求展开，没有多余的装饰性结构，每一处几何特征都服务于实际的功能需求。比如转子外壳上的镂空结构，一方面是为了减轻转子自身的转动惯量，让电机的油门响应速度更快，另一方面也能让外部气流直接吹过定子绕组，提升高负载下的散热能力；上端的轴挡结构能在锁紧螺母松动时避免螺旋桨飞出，属于动力系统的冗余安全设计，即便螺母出现松脱，螺旋桨也不会直接从轴上脱落，保障使用过程中的安全性。
