12V行星齿轮直流减速电机结构设计

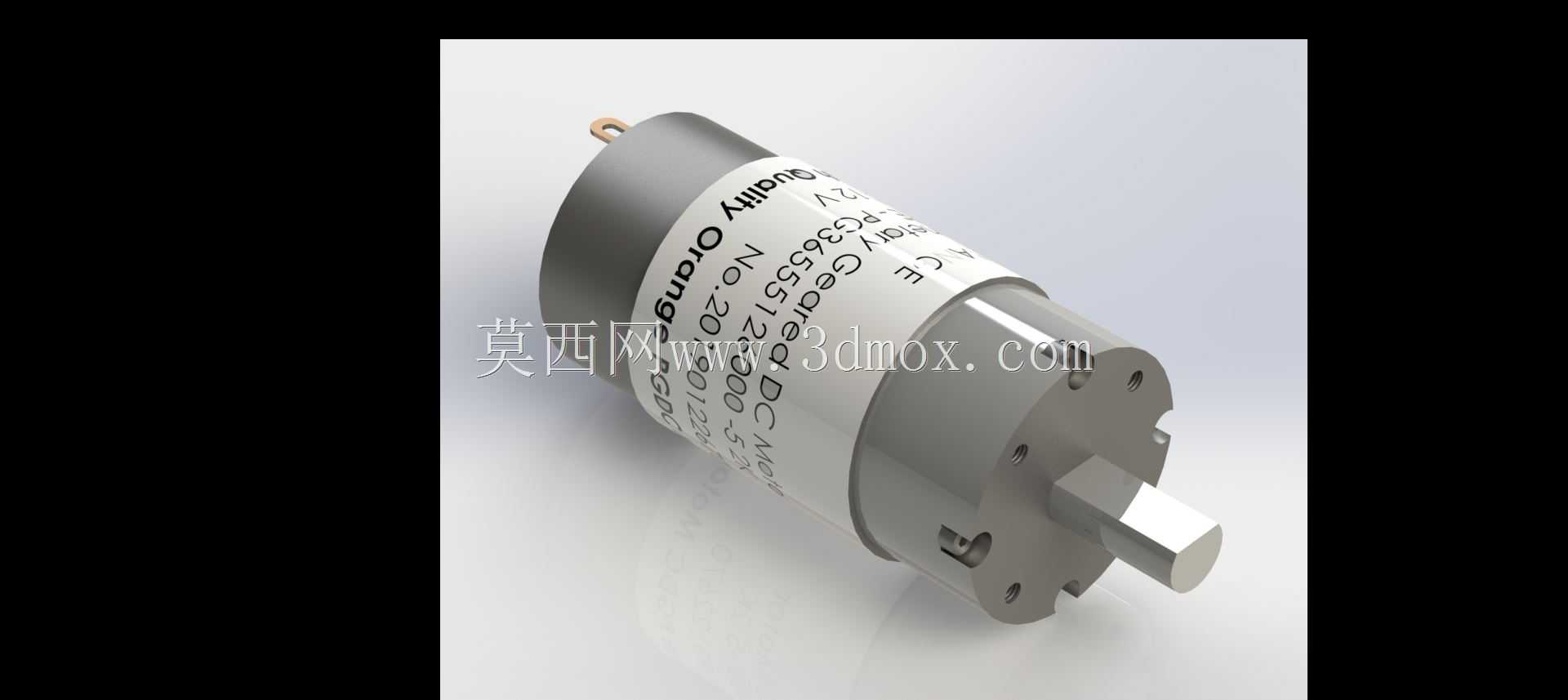

　　这款行星齿轮直流减速电机，在小型自动化执行机构、桌面级传动装置、智能小型设备的动力单元选型中十分常见，很多做小型输送模组、智能门锁传动、小型云台转动、桌面机械臂关节设计的工程师，在做动力匹配时都会接触到这类结构。从结构设计逻辑来看，这款电机采用同轴式行星减速布局，将高速直流有刷电机的输出端直接对接行星齿轮箱输入端，最大程度压缩了动力传输的轴向尺寸，相比平行轴减速结构，同轴布局的输出轴与电机本体轴线重合，在安装时不需要额外做偏置避让，对安装空间的规整度要求更低，很适合嵌入到空间紧凑的设备腔体内部。

　　从实际功能特性来看，这款电机的减速比设定为5.2:1，属于小减速比的减速电机范畴，输出转速维持在近千转每分钟的区间，同时能输出14.5N·cm级别的额定扭矩，既保留了直流电机响应快、启动扭矩足的特点，又通过行星齿轮组的减速增扭作用，弥补了裸电机输出扭矩不足、带载能力弱的缺陷，适配那些不需要极低转速、但对输出扭矩有一定要求，同时对传动回差有基础要求的场景。行星齿轮组采用粉末冶金、钢与聚甲醛搭配的齿轮材料组合，是这类小型减速电机非常成熟的材料选型方案：粉末冶金齿轮加工精度稳定、自润滑性能较好，适合做行星轮与太阳轮的啮合传动；钢质齿轮承担高应力的啮合部位，提升重载下的结构强度；聚甲醛部件则用于低载荷的传动衔接位置，降低运转噪音与摩擦损耗，不需要额外添加复杂的润滑结构就能满足长周期运转的需求。

　　从安装边界与外形尺寸来看，这款电机的齿轮箱直径为35mm，属于35系微型减速电机的标准尺寸规格，电机本体整体直径39mm，整机轴向长度84mm，输出轴直径8mm，输出轴的伸出长度也做了标准化设计，在做安装结构设计时，可以直接沿用35系减速电机的通用安装孔位，不需要单独开模定制安装支架，能大幅缩短结构设计的周期。输出轴采用单扁位的D型轴结构，在安装同步轮、齿轮、联轴器等传动件时，不需要额外做键槽加工，通过顶丝锁紧就能实现可靠的周向固定，避免传动过程中出现打滑空转的问题，非常适合小型设备的快速装配需求。电机外壳采用金属材质，相比塑料外壳的微型电机，金属外壳的结构强度更高，在安装紧固时不容易出现壳体开裂的问题，同时金属外壳的散热性能更好，电机长时间连续运转时，能更快将绕组产生的热量散发出去，降低高温退磁的风险，提升电机的连续工作寿命。

　　在实际选型应用中，这类电机常被用于小型皮带输送线的主动辊驱动、自动售货机的货道推送机构、小型电动阀门的启闭驱动、桌面级3D打印机的挤出机构送料、智能窗帘的传动驱动等场景。做三维结构设计时，这款电机的模型可以直接嵌入到设备的整体装配体中，用来校核安装空间是否存在干涉，确认输出轴与传动部件的对接尺寸是否匹配，提前预判走线位置、安装固定孔位的对齐情况，避免在实物加工装配阶段才发现尺寸不匹配、空间干涉的问题。在做结构设计时需要注意，这类C刷结构的有刷直流电机，碳刷存在一定的磨损寿命，不适合长时间连续高负载运转的工况，在选型时要根据实际的工作占空比、负载扭矩、运转时长来匹配对应的参数，避免出现过载烧机的问题；同时电机的安装固定要保证齿轮箱端面与安装面的平行度，避免输出轴承受额外的径向力，导致齿轮啮合偏磨、轴承过早损坏。行星齿轮结构本身的传动效率相比蜗轮蜗杆结构更高，反向自锁能力较弱，在需要断电保持位置的场景下，需要额外搭配抱闸或者自锁结构，不能单纯依靠电机本身来实现位置锁定。
