带编码器大扭矩直流行星减速伺服动力单元

　　这款集成式动力输出单元，核心是将直流驱动电机、行星减速机构、位置反馈编码器做了同轴一体化整合，在小型移动机器人、精密自动化转台、小型物料输送定位机构、低负载工业机械臂关节这类需要紧凑动力源的场景里，能直接替代传统“电机+独立联轴器+外置减速器+单独编码器”的散件拼装方案，大幅缩减安装空间占用，也省去了多部件对接时的同轴度调校工作量。从实际选型适配的角度看，这类动力单元最核心的优势是输出扭矩密度高，行星减速级采用多行星轮均载设计，每一级齿圈与行星轮的啮合间隙控制在极小范围，配合后端集成的增量式编码器，能在低速输出端实现精准的位置闭环控制，不会出现普通减速电机低速爬行、位置回差过大的问题，适合需要频繁启停、正反转切换、精准停位的工况，比如AGV小车的驱动轮动力、小型分拣机构的摆臂驱动、实验室精密测试转台的旋转动力，都能匹配对应的负载需求。

　　设计层面上，整个单元采用同轴串联布局，驱动电机段在尾部，内置的转子做了动平衡校正，高速运转时的振动量控制在工业应用允许的阈值内；中间段是多级行星减速结构，每一级的行星架都采用轴承支撑，避免重载下行星轮偏载导致的齿面异常磨损；输出端采用标准金属轴伸，带键槽定位，能直接通过键连接传递扭矩，也可以搭配同步轮、联轴器对接外部负载，轴伸处的密封结构能阻挡日常工况下的粉尘、少量溅液侵入减速箱内部，延长内部润滑脂的使用寿命。尾部的编码器直接和电机转子轴连接，采集的是电机端的高速转动信号，通过驱动器的减速比换算就能得到输出端的实际转角，相比在输出端加装编码器的方案，既不会额外增加轴向长度，也避免了输出端负载冲击对编码器造成的硬损伤。

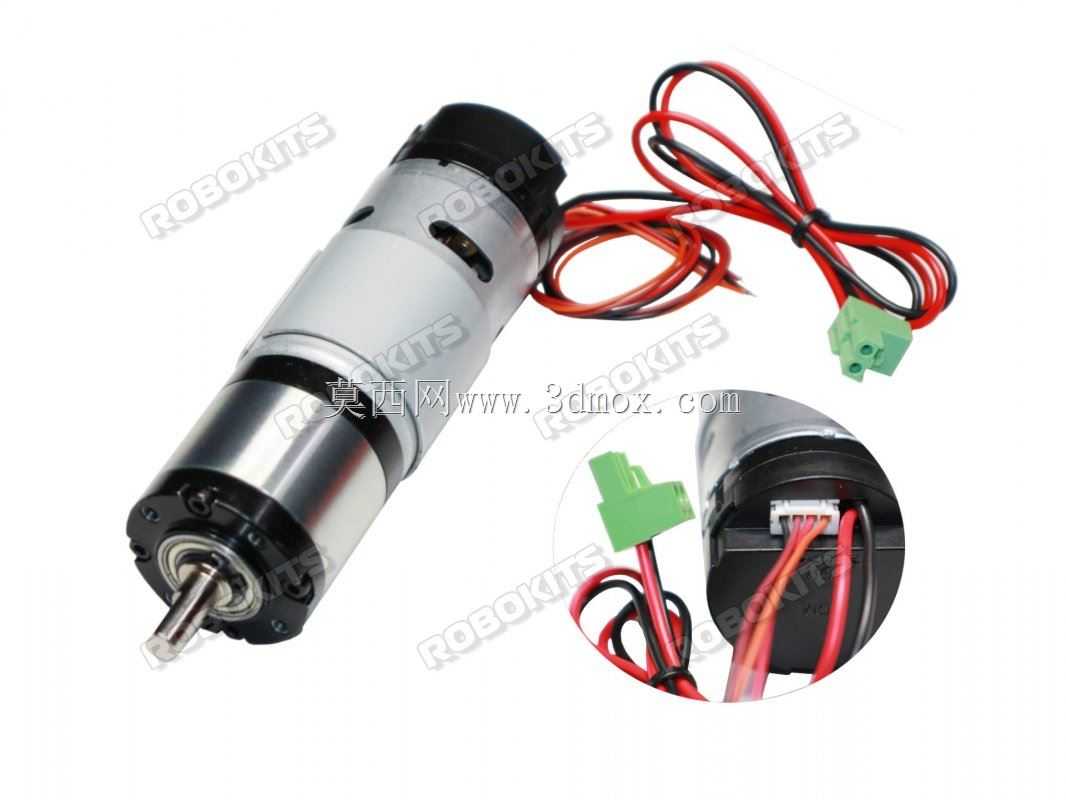

　　出线端采用带锁扣的接线端子，动力线与编码器信号线做了区分，红黑双线对应电机正负极供电，带屏蔽层的信号线负责传输编码器的AB相脉冲信号，接线时不需要额外焊接端子，直接压接后插入端子座锁死即可，能减少现场装配的接线工作量。安装边界上，整个动力单元的主体是圆柱形结构，减速段的外径比电机段略小，安装时可以通过前端的法兰面做端面定位，法兰上的安装孔位呈圆周均布，能适配不同角度的安装需求，不管是水平卧式安装还是垂直立式安装，内部的轴承结构都能承受对应的径向力与轴向力，不需要额外加装支撑轴承。

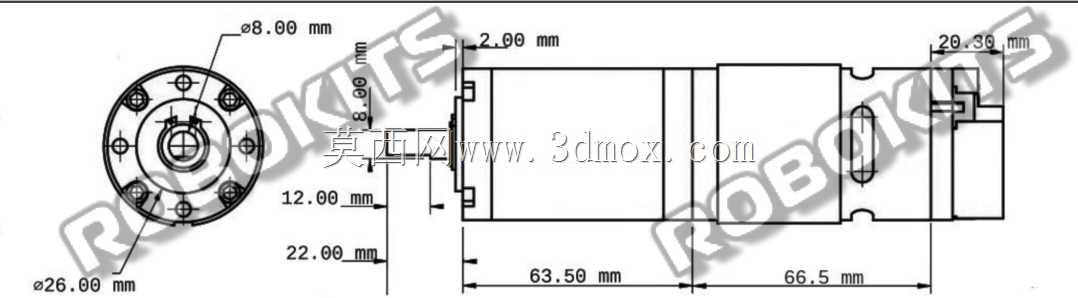

　　实际应用中需要注意，这类带编码器的减速伺服单元，选型时要核算负载端的实际运行转速、峰值扭矩、转动惯量匹配度，避免长期过载导致减速箱齿面崩损或者电机过热烧毁；安装时要保证输出轴对接的负载部件与电机轴的同轴度，偏差过大不仅会增大运转噪音，还会加速输出轴承的磨损，缩短整体使用寿命。日常维护层面，因为减速箱内部采用长效润滑脂填充，正常工况下不需要定期更换润滑脂，只需要定期检查出线端的线缆是否有磨损、固定螺丝是否有松动即可，相比需要定期换油的齿轮减速结构，维护成本更低。在三维建模过程中，这类集成动力单元的模型需要重点还原几个关键尺寸：输出轴的直径、键槽尺寸与伸出长度，前端安装法兰的定位止口直径、安装孔的孔距与孔径，整体的总长与各段的外径，尾部出线端的位置与接线端子的尺寸，这些尺寸是结构设计时做安装位避让、孔位匹配的核心依据，建模时不能出现尺寸偏差，否则会导致实际装配时出现干涉、装不上的问题。同时模型里还原了编码器的接线端子位置、线缆的出线方向，能方便结构设计时提前规划走线槽的位置，避免装配时线缆与周边结构件产生摩擦剐蹭。
