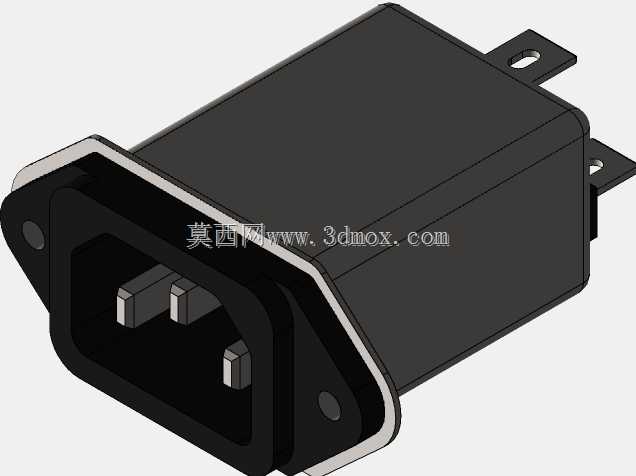

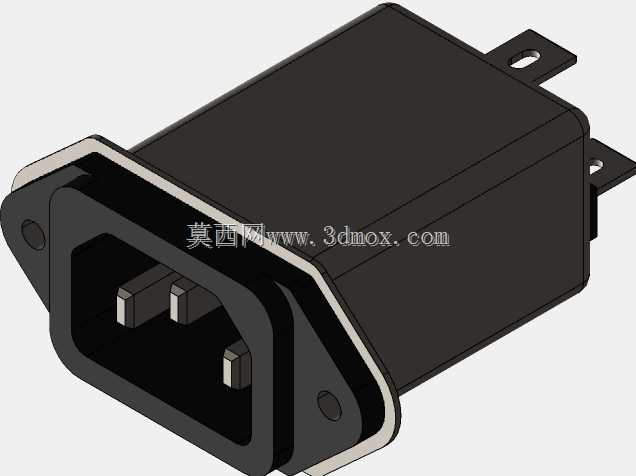

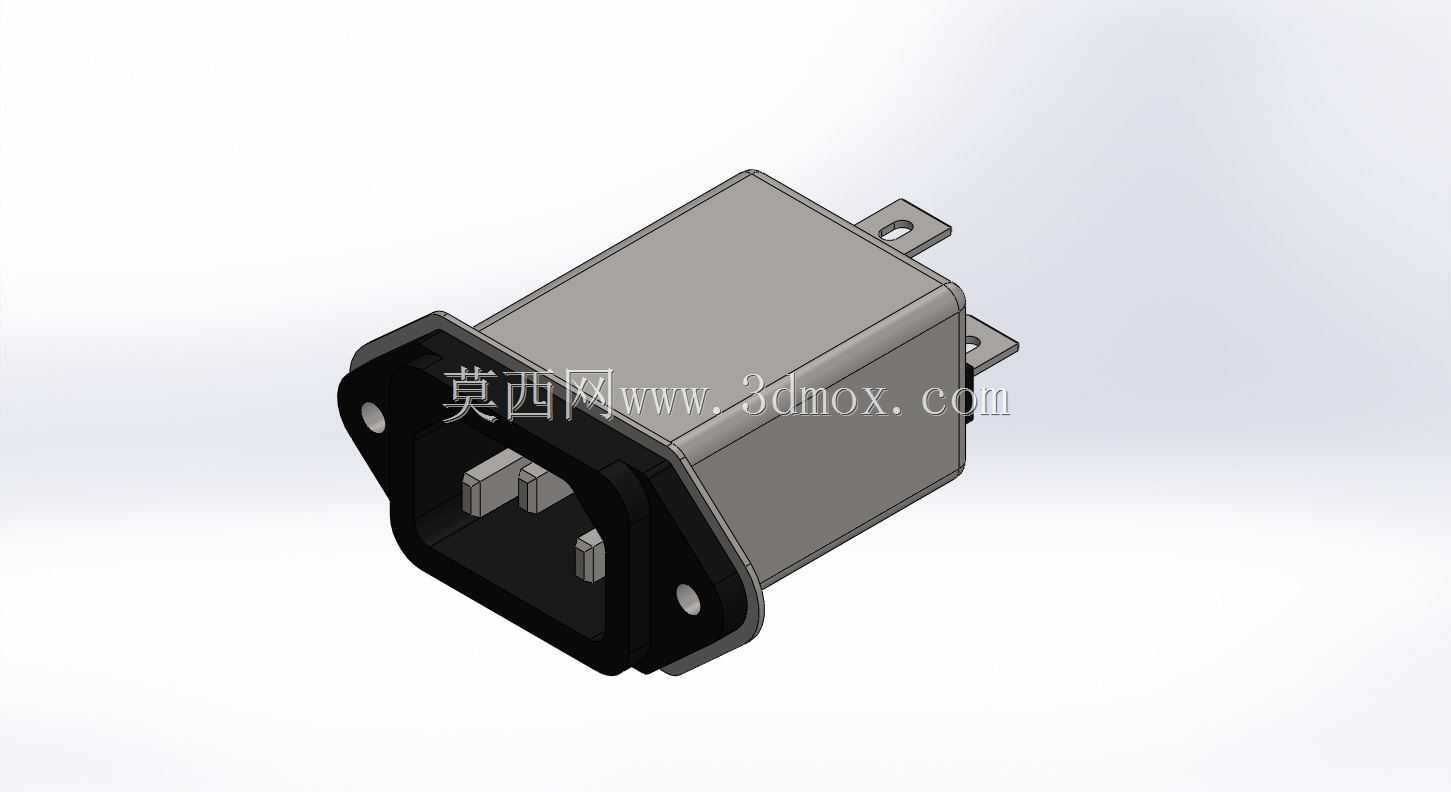

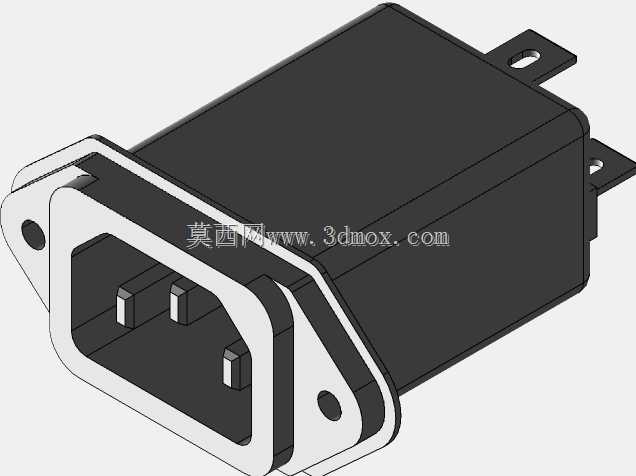

DELTA EG3B型IEC插座式电源滤波器

　　这款集成IEC输入插座的滤波器件，在工业控制设备、精密测试仪器、医疗电子装置的电源输入回路中应用极为广泛，核心作用是在市电接入设备的第一节点滤除传导类电磁干扰，既可以阻挡电网侧携带的高频杂波、尖峰脉冲窜入设备内部电路，避免干扰敏感的信号采集、控制运算单元正常工作，也能抑制设备自身开关电源、伺服驱动等模块产生的电磁噪声反向馈入电网，满足电磁兼容相关测试的传导发射限值要求。

　　从结构设计逻辑来看，这款产品采用了滤波电路与输入插座一体化的集成方案，区别于传统分体式的插座加独立滤波器的组合结构，省去了插座到滤波器之间的接线工序，也避免了这段连线引入的额外天线效应，能有效提升高频段的滤波效能。整体外壳采用金属屏蔽材质，壳体与安装面板贴合后可形成连续的屏蔽腔体，阻断电磁干扰通过空间耦合的路径，滤波电路部分封装在金属腔体内部，核心的共模电感、差模电容、共模电容参数经过匹配调校，针对150kHz到30MHz频段的传导噪声有稳定的衰减能力，适配常规单相交流市电输入的应用场景。

　　外形与安装边界的设计充分考虑了机柜面板安装的实际需求，主体为方正的金属壳体，前端是标准的IEC C14公座接口，和通用的品字尾电源线完全兼容，不需要额外定制接插件。壳体两侧伸出带安装孔的固定耳，安装孔位间距符合行业通用的IEC插座安装尺寸规范，在机柜面板上开好对应尺寸的方孔后，直接用两颗螺丝即可完成固定，不需要额外设计复杂的安装支架，能大幅缩减结构设计的重复工作量。插座端的绝缘部分采用阻燃工程塑料材质，满足电气安全的爬电距离、耐高压要求，插片的厚度与镀层经过优化，长期插拔也不会出现接触不良、镀层氧化的问题，后端的接线端子布局清晰，火线、零线、地线的标识明确，接线时不容易出现接反的问题，端子的载流量匹配常规小功率设备的电流需求，长时间满负载工作也不会出现过热的情况。

　　在实际选型应用中，这类集成式滤波器特别适合内部空间紧凑的台式设备、小型工控装置，不需要在设备内部预留独立的滤波器安装空间，直接利用面板上原本预留的电源插座位置即可完成安装，相比分体方案能节省至少30%的电源输入部分占用空间。设计建模时需要重点关注安装耳的厚度与开孔位置公差，若开孔位置偏差超过0.2mm，就可能出现安装时螺丝无法对齐的问题；插座前端的突出高度需要和面板的厚度匹配，保证插座端面和面板外表面齐平，既不会突出过多影响外观，也不会凹陷过深导致电源线插头无法完全插合。金属壳体的边角做了小圆弧过渡处理，避免安装时划伤操作人员的手部，也不会割伤连接的导线绝缘层。后端的接线端子预留了足够的接线空间，即使是采用常规的冷压端子接线，也不会出现空间不足导致的导线挤压、绝缘皮破损的问题。

　　从电路适配的角度，这款滤波器的接地引脚和金属壳体直接连通，安装时需要保证壳体和设备机柜的金属地可靠接触，才能让共模滤波电容的泄放路径正常导通，若安装面板表面有喷塑、喷漆等绝缘层，需要在安装位置刮除绝缘层保证接地导通，否则滤波效果会出现明显下降。在结构建模过程中，需要准确还原插座插片的位置尺寸，保证和配套电源线插头的插拔配合顺畅，插片的倒角角度也要符合标准要求，避免插拔时出现卡滞、插片变形的问题。金属壳体的壁厚设计兼顾了屏蔽效能与整体重量，不会因为壁厚过薄导致焊接处开裂，也不会因为壁厚过大增加不必要的成本与重量。
