明纬RS-15-5电源安装固定钣金结构

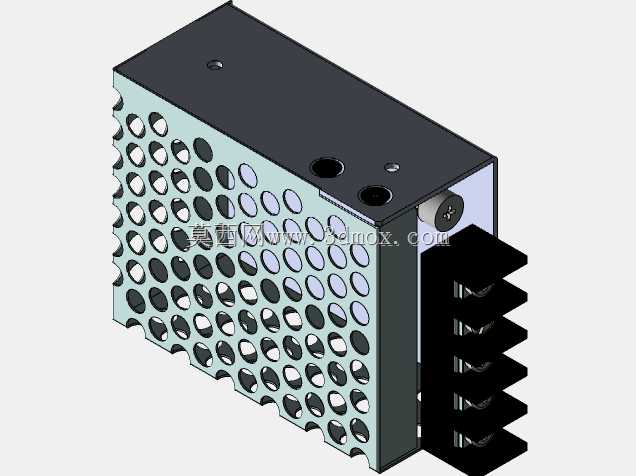

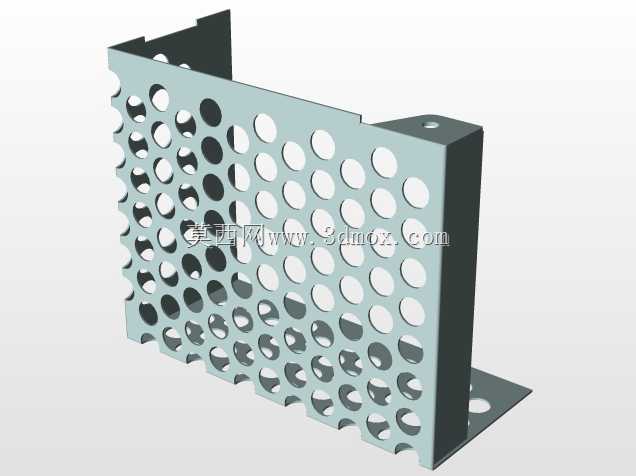

　　这款配套明纬RS-15-5开关电源的安装固定钣金结构，是小型工控配电场景里很常见的配套结构件，日常在小型PLC控制箱、桌面式测试治具、低压信号供电回路、小型传感设备供电单元里都能见到它的身影，核心作用是给开关电源本体提供可靠的机械固定，同时兼顾壳体散热、安装适配、电气安全防护的多重需求。做这类小功率开关电源的配套钣金结构，首先要卡准电源本体的外形安装边界，不能出现干涉电源本体插接端子、散热风道的问题，这款结构采用L型折弯的主体构型，一侧是带密集冲孔的立面，另一侧是带安装孔的折边，整体折弯的R角控制在常规钣金冲压的工艺范围内，不需要额外开特殊模具，用常规数控冲床加折弯设备就能完成加工，加工成本控制在小批量生产可接受的区间。

　　冲孔的排布不是随意设置的，靠近电源本体发热元件的区域冲孔密度更高，对应的是电源内部整流桥、开关管这些核心发热器件的位置，能让电源工作时产生的热量通过冲孔快速散到外部环境里，避免热量在钣金壳体内积聚导致电源过热降额；远离发热区的位置冲孔密度适当降低，是为了保证钣金件整体的结构强度，不会因为开孔过多导致安装后出现形变，影响长期使用的固定可靠性。侧边的安装折边做了外翻处理，上面预留的两个安装沉孔，孔位间距严格匹配常规DIN导轨安装、面板螺丝固定的通用尺寸，不管是直接锁在控制箱的安装背板上，还是搭配导轨卡扣固定在标准电气安装导轨上，都不需要额外打孔适配，能减少现场安装的配做工作量。

　　结构的边缘都做了去毛刺处理，折弯边的锐边也做了小尺寸的倒钝，避免安装接线的时候划伤操作人员的手部，也不会割破线材的绝缘层造成短路隐患。在做这个结构的三维建模时，要提前预留好电源本体的装配公差，钣金内轮廓和电源外壳之间留出0.2-0.3mm的间隙，方便生产装配的时候电源能顺利滑入钣金固定位，不会因为钣金加工的折弯公差导致装配卡滞；冲孔的孔径统一采用标准圆孔，孔间距保持一致，既方便数控冲床排刀加工，也能让整体外观更规整，同时均匀的开孔也能避免出现电磁屏蔽的漏洞，对电源周边的弱电信号回路不会造成额外的电磁干扰。很多刚接触电气结构设计的工程师做这类电源固定件的时候，容易只考虑固定强度，忽略散热风道的走向，把冲孔开在背离发热元件的一侧，结果电源长期工作在高温环境下寿命大幅缩短，还有的会把安装孔位和电源的接线端子位置重叠，导致接线的时候螺丝没法顺利锁紧，这款结构在设计的时候就提前规避了这些问题，接线侧完全留空，不会干涉AC输入、DC输出端子的接线操作，固定孔位都设置在结构的受力折边上，锁紧螺丝的时候钣金件不会出现凹陷变形。

　　另外这个钣金结构的表面处理采用常规的静电喷塑，浅灰色的塑层和常规工业控制箱的色调保持一致，塑层的绝缘性能也能避免钣金件和电源本体的带电部位意外接触造成短路风险，厚度控制在0.8mm的冷轧钢板基材，既能保证足够的结构强度，在电源自重不到0.5kg的情况下不会出现弯折下垂，也不会因为板材过厚造成材料浪费、整体重量增加。在实际设备装配场景里，这类固定结构还要考虑和周边元器件的安全距离，钣金件的外轮廓尺寸要保证和周边的强电端子、走线槽留出至少3mm的电气间隙，避免爬电距离不足带来的安全隐患，建模的时候这些边界尺寸都要提前核对清楚，不能只盯着电源本身的尺寸做结构，要结合整个电控箱的内部布局来调整折边的长度、安装孔的位置，确保装配完成后整个供电单元的布局规整，走线顺畅，后期维护的时候拆装电源也不需要拆除周边的其他元器件，直接松开固定螺丝就能把电源从钣金支架里抽出来，大幅降低后期运维的工作量。
