1-3W带散热筋透镜LED灯头结构设计

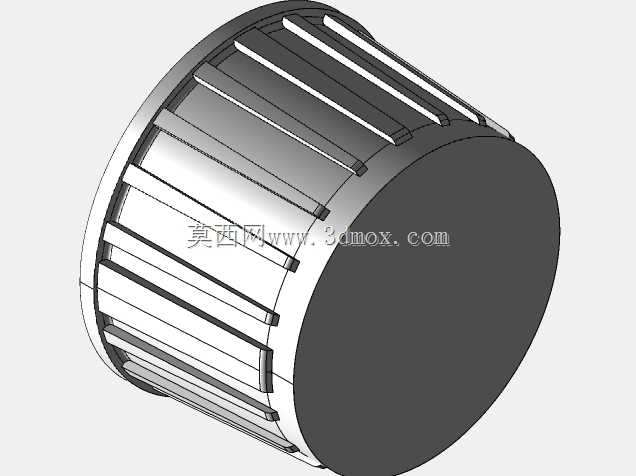

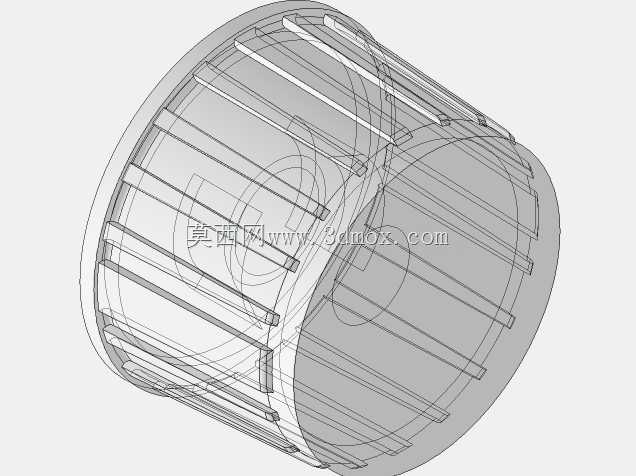

　　这款透镜LED灯头的结构设计，核心围绕小功率LED照明场景的实际使用需求展开，在做结构排布的时候，首先要兼顾光学出光效率和散热可靠性，毕竟1-3W的LED芯片虽然功率不算高，但如果散热路径设计不合理，长期工作下结温过高会直接导致光衰加快，缩短整灯的使用寿命。从结构上看，外壳采用周向均匀分布的轴向散热筋设计，这些筋条不是随意排布的，每一条筋的厚度、间距都经过热阻核算，既保证外壳和空气的接触换热面积足够，又不会因为筋条过密导致注塑成型时出现缩痕、填充不满的缺陷，同时筋条的走向顺着灯头的安装轴向，在灯具自然对流散热的场景下，热空气可以顺着筋条间的槽道顺畅上升，带走芯片传导到外壳的热量，不需要额外加装散热风扇就能满足长期工作的温度要求。

　　灯头的透镜安装位做了台阶式定位结构，透镜放置到位后，周向的限位筋可以卡住透镜边缘，避免装配后透镜出现偏移、晃动，导致出光角度偏离设计值，毕竟这类带透镜的小功率LED，大多用在柜台重点照明、设备局部状态指示、小型展柜补光这类对光斑形状有要求的场景，一旦透镜偏移，光斑就会出现偏心、杂边，影响实际照明效果。外壳的内腔预留了LED铝基板的安装平面，平面的平面度公差控制在0.1mm以内，保证铝基板和外壳接触紧密，减少接触热阻，铝基板的固定位做了两个对称的螺丝柱，不需要额外打胶就能完成固定，装配效率更高，后期维护更换芯片也更方便。

　　在安装边界的设计上，灯头尾部做了标准的螺纹接口适配结构，可以兼容常规的小功率灯座，不需要额外做转接件就能直接替换传统的小功率卤素灯珠，适配性更强。外壳的出线位做了倒角防护，避免穿线的时候线材绝缘层被锐边割破，造成短路隐患，同时出线位的尺寸刚好可以过常规的两芯电源线，不会因为间隙过大导致线材晃动，也不会因为间隙过小穿线困难。周向的散热筋除了散热作用之外，还能增加外壳的结构强度，在装配或者运输过程中，即使受到轻微的径向挤压，筋条可以分散应力，避免外壳出现变形，压坏内部的铝基板或者透镜。

　　设计的时候也考虑了批量生产的工艺性，整个外壳采用一体注塑成型，没有多余的拼接结构，减少了装配工序，外壳的脱模斜度顺着散热筋的走向设置，既方便脱模，也不会影响外观的一致性。透镜和外壳的配合间隙控制在0.05mm以内，既可以轻松装配，又不会出现松动，在长期高低温变化的环境下，不同材料的热胀冷缩量差也不会导致透镜脱落或者外壳开裂。内腔的驱动安装位预留了足够的空间，可以放下适配1-3W功率的恒流驱动板，驱动板的固定位做了卡槽设计，驱动板卡入后就不会晃动，不需要额外打胶固定，减少生产中的辅料使用。

　　从实际应用场景来看，这类灯头除了常规的商业照明之外，也可以用在小型工业设备的工作灯位，因为整体结构紧凑，散热可靠，在设备内部相对封闭的小空间里也能稳定工作，不会因为环境温度稍高就出现故障。灯头的整体外形是回转体结构，在做整灯装配的时候，同轴度容易保证，和配套的反光杯、面环配合的时候不会出现错位，装配后的外观缝隙均匀，没有明显的段差。散热筋的高度经过优化，不会因为筋条过高导致整灯尺寸过大，也不会因为筋条过矮导致散热面积不足，在有限的外形尺寸下做到了散热效率和结构尺寸的平衡。

　　另外在细节设计上，灯头前端的透镜压合边做了圆角处理，不会出现锐边，装配的时候工人操作不容易划伤手，外壳的表面做了细磨砂处理，既可以提升外观质感，也不容易残留指纹和灰尘，日常维护的时候擦拭方便。内部的走线槽做了导向结构，电源线从尾部穿入后，可以顺着走线槽接到驱动板的接线位，不会出现线材被螺丝柱压住、绝缘层破损的问题。整个结构没有复杂的异形曲面，建模的时候参数化特征清晰，后续如果要调整功率，比如拓展到5W的版本，只需要调整散热筋的高度和内腔的驱动安装空间，不需要重新做整体的架构设计，衍生设计的效率很高。
