西门子塑壳式热断路器三维结构模型

　　在低压配电系统的终端回路设计里，热断路器是承担过载保护、短路分断的核心元件，这款西门子塑壳结构的热断路器模型，完整还原了实物的装配关系与外形细节，可直接用于低压柜、动力配电箱的三维布局校验，也能作为电气元件库的标准件调用。从实际应用场景来看，这类断路器常被安装在工厂车间的动力馈线回路、建筑配电的楼层总进线、设备控制柜的主电源输入端，当回路中出现长时间过载电流时，内部的热脱扣元件会通过双金属片受热形变触发机构脱扣，切断电源避免线缆过热绝缘老化；当出现短路大电流时，电磁脱扣机构会瞬时动作，在毫秒级时间内分断故障回路，防止故障扩大烧毁后端设备。

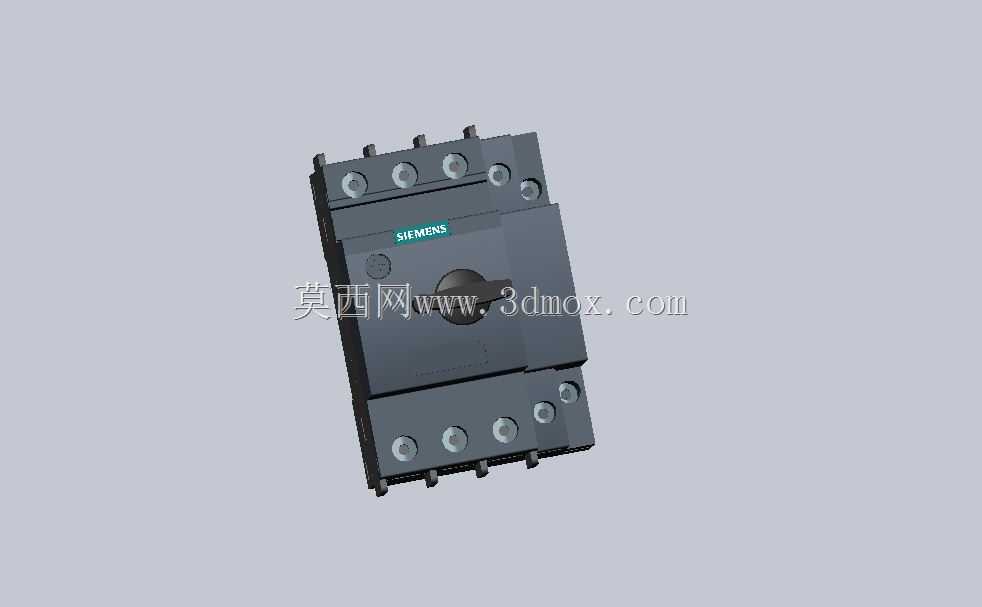

　　建模过程中优先还原了产品的功能结构逻辑：正面居中的操作手柄具备三个位置状态，合闸时手柄向上扳动至限位位置，分闸时向下扳动，故障脱扣时手柄会停在中间位置，方便运维人员快速识别故障回路；手柄上方的品牌标识区域做了凹陷处理，和实物的丝印位置完全对应，避免布局干涉时出现标识被遮挡的问题。进出线端的接线端子排布严格按照三相回路的相序间距设计，上端三个接线端子对应电源进线，下端三个端子对应负载出线，每个端子的压线螺栓高度、接线腔的深度都做了1:1还原，在做铜排布线设计时，可以直接在模型里测量端子到柜内安装梁的距离，提前预制铜排的折弯角度，减少现场装配的整改工作量。

　　安装边界方面，模型还原了产品的背部安装卡扣结构，这类断路器支持标准35mmDIN导轨安装，背部的卡扣弹性间隙、导轨卡槽的尺寸都和实物一致，在做柜内排布时，可以直接将模型卡入装配好的导轨模型上，校验相邻元件之间的操作间隙——按照低压配电设计的规范要求，断路器手柄操作区域前方需要预留不小于100mm的操作空间，相邻两个断路器的侧面间隙不小于10mm，方便后期接线与运维操作，模型的外形尺寸完全参照实物参数，长宽高比例准确，不会出现布局时预留空间不足的问题。

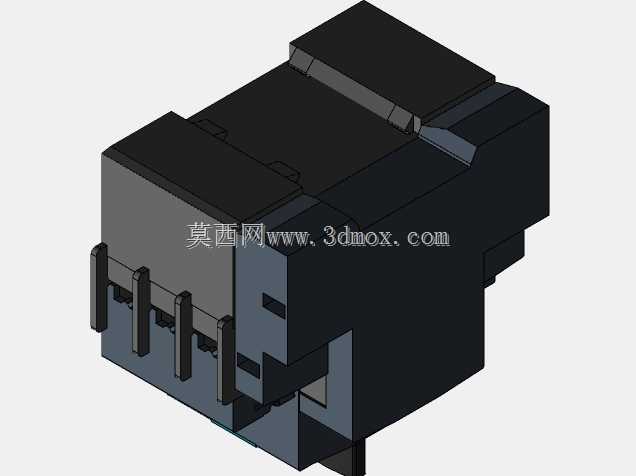

　　从结构设计细节来看，断路器的外壳采用上下分壳的装配结构，侧面的散热筋条做了凸起还原，这些筋条既可以增加外壳的结构强度，也能增大散热面积，在大电流长期工作时帮助内部元件散发热量；分壳之间的固定螺丝孔位也做了对应还原，在做拆解动画或者装配工艺演示时，可以清晰展示外壳的装配顺序。进出线端的隔弧板结构也完整呈现，隔弧板突出于接线端子平面，在分断短路电流时，可以引导电弧进入灭弧室，避免电弧飞溅造成相间短路，建模时隔弧板的倾斜角度、伸出长度都和实物一致，在做电气安全距离校验时，可以准确测量带电体之间、带电体与柜壳之间的间隙，确保设计符合电气安全规范要求。

　　在设备选型配套阶段，这类三维模型可以帮助结构工程师提前确认元件与柜体的匹配度，比如柜内安装板的开孔位置、走线槽的排布高度、柜门关闭时是否会和断路器手柄发生干涉，很多项目现场出现的柜门关不上、接线空间不足的问题，往往是因为二维选型时只看参数没核对三维尺寸，用精准的模型提前做装配校验，就能避免这类低级错误。另外在做设备的操作培训课件时，这个模型也可以用来演示断路器的操作方法、故障复位的步骤，相比二维图纸更加直观，新入职的运维人员能快速理解元件的结构与操作逻辑。
