不锈钢钣金壁挂式电气控制箱体设计

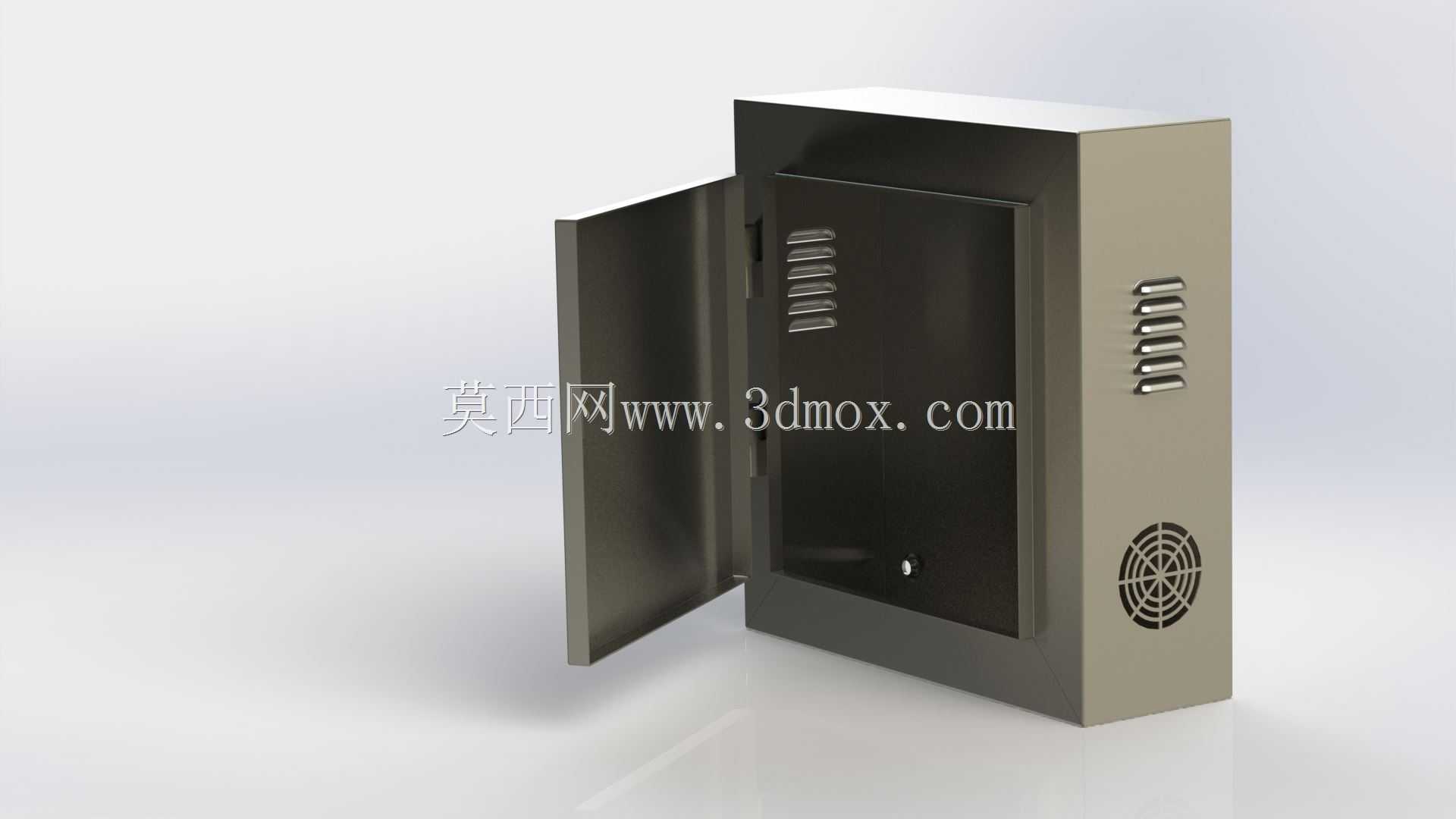

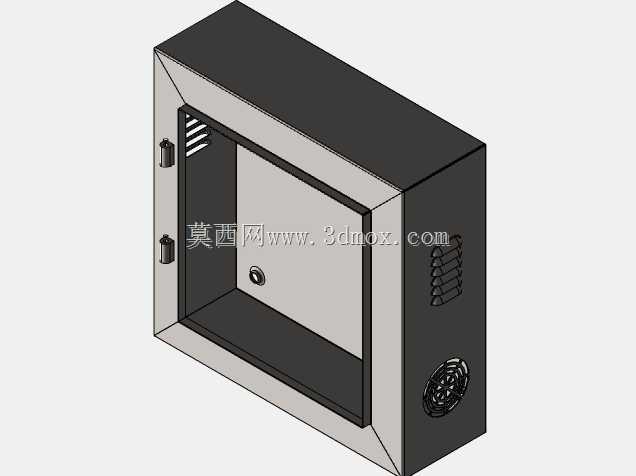

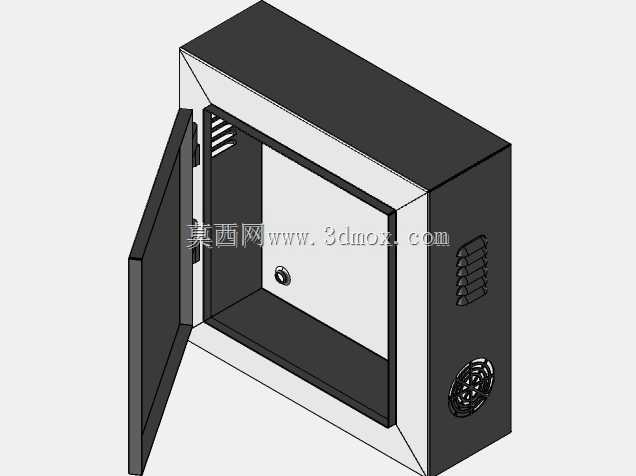

　　这款不锈钢材质的钣金电气箱，主要面向工业现场低压配电、小型设备控制回路的集成安装场景，常见于车间工位旁的设备就近配电、小型自动化单机的控制元件收纳、户外临时配电点位的防护安装等工况，能够为内部安装的断路器、继电器、接线端子排、小型PLC模块等电气元件提供可靠的物理防护与规整的安装空间。从实际使用需求出发，箱体采用单开门侧开结构，门体与箱体主体通过暗藏式铰链连接，开门角度可满足常规元件拆装、接线作业的操作空间需求，门体边缘做了折弯扣边结构，闭合后可与箱体框体重叠贴合，能够阻挡日常工况下的粉尘飞溅、少量淋水侵入，适配多数室内普通工业环境的防护要求。箱体侧面设计了多组冲压成型的散热通风槽，槽口采用向下倾斜的百叶式结构，既可以保证箱体内部电气元件工作产生的热量能够通过自然对流散出，避免内部积热导致元件寿命缩短，又能防止上方掉落的杂物、淋水直接进入箱体内部；箱体下部预留了轴流风机安装位，可根据内部元件的总发热功率选配对应规格的散热风机，当箱内安装发热量大的变频模块、伺服驱动器时，可加装风机实现强制风冷，拓展箱体的适配场景。

　　设计阶段采用常规钣金加工工艺思路，所有板材折弯均预留了标准的折弯扣除量，箱体的拼接边采用点焊加打磨的工艺处理，保证箱体整体的结构刚度，同时减少外露焊缝对外观的影响；箱体背部设计了壁挂安装的挂耳结构，挂耳上预留的安装孔位可适配常规膨胀螺栓的安装尺寸，安装时可先将挂耳固定在墙面或安装支架上，再将箱体挂装固定，降低现场安装的对位难度。箱体的外形尺寸适配常规小型电气元件的排布需求，内部安装板采用可拆式设计，用户可先将电气元件在安装板上完成接线、调试后，再整体装入箱体内部，大幅提升现场装配的效率；门体内侧预留了标识牌、走线槽的安装位置，可方便后期运维时快速识别回路信息，规整内部走线。

　　箱门的锁具采用通用型三角锁结构，可使用通用配电钥匙开启，既可以避免无关人员随意开启箱门触碰带电部件，又能保证运维人员在巡检、故障排查时可快速开门操作，无需配备特殊钥匙。从安装边界来看，这款箱体壁挂安装时需要在箱体左右两侧预留不小于100mm的操作空间，方便开门作业与侧面通风，箱体下方预留不小于200mm的走线空间，方便进出线缆的弯折与固定，箱体上方避免安装有淋水、落尘风险的管线，保证长期使用的可靠性。

　　箱体的板材厚度选用常规钣金电箱的标准厚度，既可以保证箱体在壁挂安装后不会出现变形，又能控制整体重量，降低安装时的承重要求；所有板材边缘均做了去毛刺、折边处理，避免装配、接线作业时划伤操作人员，也防止线缆绝缘层被尖锐的板材边缘割破造成漏电风险。在结构细节上，箱体内部的接地螺柱做了凸焊处理，保证接地连接的导通可靠性，门体与箱体之间预留了接地跨接线的安装位，可满足电气安全规范中对可开启金属门的接地要求；进出线孔位预留了敲落孔结构，用户可根据实际进出线缆的数量、规格敲开对应位置的敲落孔，安装电缆格兰头实现线缆的固定与密封，无需现场额外开孔，减少现场加工的工作量。
