直角弯型销头直式电源连接引脚

　　在电源类电子设备的内部布线与板级连接场景中，这类弯角结构的导电引脚是变压器、小型电源模块与PCB板实现电气连通的核心结构件之一，很多低压小功率电源模块的输出端都会采用这类引脚完成与主板的焊接固定，相比直插式引脚，直角弯折的结构能够让变压器本体在PCB上的安装高度降低，适配内部空间局促的紧凑型电源产品，比如小型适配器、板载隔离电源模块的内部装配场景，能有效压缩整机的纵向安装空间，避免元件高度超出外壳的内部容纳边界。

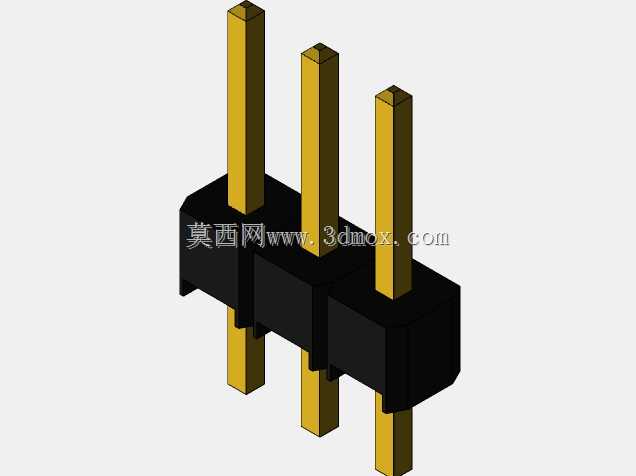

　　从结构设计逻辑来看，这类引脚的主体采用导电性能优异的金属基材加工，表面做镀层处理提升抗氧化能力与焊接可靠性，直段部分的尺寸公差控制严格，既要保证插入PCB安装孔时的顺畅度，避免插装过程中出现引脚弯折、孔位对位偏差的问题，也要保证焊接后焊锡能够充分浸润引脚表面，形成可靠的电气连接与机械固定。根部的黑色绝缘基座采用耐高温的工程塑料注塑成型，一方面能够固定多根引脚之间的相对位置，保证引脚间距的一致性，适配PCB上预设的孔位阵列，另一方面能够在引脚与变压器本体的磁芯、绕组之间形成绝缘隔离，避免高压爬电距离不足带来的安全隐患，基座的外形做了卡扣式的结构设计，能够直接卡入变压器骨架的预设卡槽内，不需要额外的粘接或者紧固件固定，提升自动化装配环节的效率。

　　直角弯折段的设计是整个零件的核心功能点，弯折处的圆角半径经过反复校核，既不能过小导致弯折位置出现金属基材的应力集中、产生裂纹影响导电性能与结构强度，也不能过大导致弯折段占用过多的横向空间，影响周边其他元件的布局。弯折后的平直段长度根据实际安装需求做了可配置的参数化设计，能够适配不同厚度的PCB板、不同安装高度的装配需求，从单引脚到多引脚的阵列都可以通过参数调整快速生成对应模型，不需要重新从零开始绘制结构，大幅提升结构设计阶段的选型与改型效率。

　　在实际安装边界的考量上，这类引脚的基座外形尺寸需要与变压器骨架的安装槽位完全匹配，基座的高度要保证引脚伸出骨架的长度符合焊接工艺要求，过长会导致波峰焊后引脚残留过长需要额外剪脚工序，过短则会导致焊锡无法充分包裹引脚，出现虚焊、脱焊的质量问题。引脚的线径选择需要匹配对应的载流量要求，小功率信号场景下可以采用较细的基材，大电流输出场景则需要加大线径、降低导通电阻，避免工作过程中引脚发热过多影响周边元件的稳定性。

　　在板级布局阶段，这类弯角引脚的占位需要提前预留足够的安全距离，弯折方向要避开PCB上的走线、其他高位元件，避免装配过程中出现干涉。绝缘基座的耐温等级需要匹配焊接工艺的温度曲线，保证过波峰焊或者回流焊的过程中不会出现基座变形、引脚移位的问题，同时基座材料需要具备良好的阻燃性能，满足电子设备的安规要求。很多工程师在做电源类产品的结构设计时，往往会忽略这类小引脚的细节参数，导致打样阶段出现插装困难、焊接不良、安装干涉等问题，而参数化的引脚模型能够让工程师在设计阶段就提前核对所有安装尺寸、载流能力、绝缘距离的要求，减少打样迭代的次数，缩短产品的开发周期。这类引脚虽然是电源产品里的微小结构件，但直接决定了电源模块与主板连接的可靠性，在振动、温度循环等可靠性测试场景中，引脚的结构强度、焊接可靠性是常见的失效点，因此在设计阶段对弯折半径、基材硬度、镀层厚度的参数校核就显得尤为重要，合理的结构设计能够大幅降低产品在后续使用过程中出现连接失效的概率。
